Tag Partículas Magnéticas e Líquidos Penetrantes

Descritivo técnico: informações para a seleção e o uso de consumíveis em END

A seleção de consumíveis para Ensaios Não Destrutivos (END) exige atenção às características dos produtos e às condições previstas para sua utilização. Além de identificar a finalidade de cada material, é importante conhecer suas propriedades, aplicações e referências técnicas.

Para apoiar essa avaliação, os fabricantes disponibilizam o descritivo técnico, documento que reúne informações relevantes para a identificação, seleção e utilização dos consumíveis.

Sua consulta auxilia profissionais de inspeção, qualidade, engenharia e compras a relacionar as características dos produtos às necessidades de cada processo.

O que é um descritivo técnico e quais informações ele apresenta?

O descritivo técnico é um documento elaborado pelo fabricante para apresentar as características e condições de utilização de determinado produto.

Nos Ensaios Não Destrutivos, seu conteúdo varia conforme a finalidade do consumível e pode incluir:

  • Identificação e classificação: nome, código, tipo e características do produto.
  • Principais aplicações: materiais e condições de utilização previstas pelo fabricante.
  • Propriedades técnicas: características físicas e químicas relevantes para sua identificação.
  • Orientações de preparo e uso: recomendações específicas de utilização, quando aplicáveis.
  • Produtos relacionados: materiais que podem compor o sistema de inspeção.
  • Normas e especificações: referências técnicas declaradas pelo fabricante.
  • Embalagens disponíveis: apresentações comerciais e respectivas informações de identificação.

Esses dados permitem conhecer melhor o produto e esclarecer dúvidas relacionadas à sua aplicação.

Por exemplo, o descritivo técnico de um removedor pode apresentar sua composição, propriedades, principais aplicações e produtos relacionados. Essas informações ajudam a identificar diferenças entre consumíveis da mesma categoria e a avaliar sua adequação às condições previstas para o ensaio.

Como o descritivo técnico auxilia na seleção de consumíveis?

Cada método de END possui requisitos específicos que devem ser considerados na escolha dos materiais utilizados.

Nos ensaios por Líquido Penetrante (LP), por exemplo, a classificação do penetrante, o método de remoção e os produtos auxiliares relacionados são informações importantes para a identificação dos consumíveis.

Já nos ensaios por Partículas Magnéticas (PM), características como o tipo de partícula, a forma de aplicação e os veículos utilizados ajudam a compreender as diferentes opções disponíveis.

O descritivo técnico permite consultar essas informações antes da aquisição ou utilização do produto, contribuindo para a comunicação entre os setores envolvidos.

Para a equipe de inspeção, serve como referência sobre as características e orientações do fabricante. Na área da qualidade, apoia a verificação documental. Para o setor de compras, auxilia na identificação correta do consumível, incluindo sua classificação e apresentação comercial.

É importante destacar que o descritivo técnico não substitui o procedimento de ensaio aprovado. A seleção e a utilização dos materiais devem respeitar os requisitos técnicos e normativos estabelecidos para cada inspeção.

Qual a diferença entre descritivo técnico, FDS e certificado de análise?

Na documentação de consumíveis para END, três documentos possuem finalidades distintas e complementares.

Descritivo técnico

Apresenta as características, aplicações, propriedades e orientações de utilização do produto, além de referências técnicas e embalagens disponíveis.

Ficha com Dados de Segurança (FDS)

Reúne informações sobre os perigos associados ao produto e as medidas de segurança relacionadas ao manuseio, armazenamento, proteção individual e situações de emergência.

Certificado de análise por lote

Apresenta informações e resultados de análises referentes a um lote específico de fabricação, contribuindo para a rastreabilidade e a verificação das características analisadas.

Enquanto o descritivo técnico permite conhecer as características do consumível, a FDS orienta sobre os aspectos de segurança e o certificado de análise fornece informações específicas do lote.

A consulta a esses documentos deve considerar a finalidade de cada um e as informações necessárias em cada etapa do processo.

Onde consultar os descritivos técnicos da Metal-Chek?

A Metal-Chek disponibiliza documentação técnica de seus consumíveis para Ensaios Não Destrutivos, incluindo produtos destinados aos métodos de Líquido Penetrante, Partículas Magnéticas e Detecção de Vazamentos.

Os descritivos técnicos apresentam informações fornecidas pelo fabricante para apoiar clientes, inspetores, profissionais da qualidade, compradores e revendedores na identificação e no conhecimento dos produtos.

Além da documentação, a equipe técnica da Metal-Chek está disponível para esclarecer dúvidas relacionadas às características e aplicações dos consumíveis.

Precisa consultar o descritivo técnico de um produto Metal-Chek?

Acesse a seção Descritivos Técnicos em nosso site e conheça as informações disponíveis para cada produto.

Siga a Metal-Chek no Instagram, Youtube, Facebook e LinkedIn

Operação e END: parceria estratégica no Controle da Qualidade

Na estrutura industrial, o Controle da Qualidade é responsável por assegurar que produtos e processos atendam aos requisitos técnicos, normativos e contratuais estabelecidos.

Os Ensaios Não Destrutivos (END) integram esse sistema de Controle da Qualidade. São ferramentas técnicas utilizadas para verificar a integridade de materiais e componentes sem comprometer sua utilização futura.

Ainda assim, em muitos ambientes industriais, existe um distanciamento entre a operação e o setor de Qualidade ou END.

De um lado, quem executa.
Do outro, quem inspeciona.

Quando essa relação é mal compreendida, surge a percepção de que a inspeção existe apenas para apontar falhas ou interromper o processo. Essa visão gera ruído interno e enfraquece a cultura de qualidade.

Operação e END não competem entre si. Eles atuam em etapas diferentes do mesmo objetivo: assegurar a conformidade técnica e a confiabilidade do produto final.


O papel da operação na integridade do processo

A execução é a base de qualquer resultado industrial.

É a equipe operacional que aplica procedimentos, controla parâmetros, realiza soldagens, montagens e ajustes que determinam o desempenho do componente.

A qualidade começa no processo produtivo. Quando a execução é consistente e alinhada aos requisitos técnicos, a inspeção tende a confirmar essa conformidade.

A operação, portanto, não é apenas executora, é parte ativa do sistema de controle da qualidade.

O papel do END na verificação técnica

Os Ensaios Não Destrutivos têm a função de verificar se o produto atende aos critérios de integridade.

O END não cria descontinuidades.
Ele avalia aquilo que já está presente no material ou aquilo que é inerente ao processo de fabricação.

Quando uma indicação relevante é identificada, o objetivo é técnico: impedir que uma condição inadequada avance no processo ou chegue ao cliente.

A inspeção interna reduz riscos maiores, evita impactos externos e preserva a integridade do sistema produtivo.

Quando surge o conflito

O desconforto entre operação e qualidade geralmente surge quando a inspeção é percebida como obstáculo ao ritmo produtivo.

Entretanto, uma não conformidade identificada internamente representa uma oportunidade de correção controlada. Já uma falha detectada externamente pode comprometer contratos, cronogramas, reputação e segurança operacional.

O END atua como etapa de validação dentro do fluxo produtivo, não como barreira, mas como mecanismo de verificação técnica.

Quando operação e END trabalham como parceiros

Ambientes industriais maduros apresentam características claras:

  • a equipe operacional compreende os critérios de aceitação aplicáveis ao processo;
  • o inspetor entende as variáveis e limitações do processo produtivo;
  • há comunicação técnica objetiva;
  • ajustes são tratados como melhoria de processo, não como conflito pessoal.

Quando existe integração:

✔ o retrabalho diminui
✔ a previsibilidade do processo aumenta
✔ o índice de aprovação melhora
✔ a confiança entre setores se fortalece

A inspeção passa a ser reconhecida como parte do fluxo de qualidade, e não como elemento impeditivo.

Cultura de qualidade: responsabilidade compartilhada

Qualidade não pertence exclusivamente ao setor de END.

Ela envolve planejamento, execução, verificação e melhoria contínua. Quando todos compreendem seu papel dentro do sistema, o ambiente torna-se mais colaborativo e tecnicamente consistente.

Uma cultura de qualidade sólida reduz custos e melhora indicadores de desempenho de forma sustentável.

Procedimentos e produtos como elementos de estabilidade

A parceria entre operação e END também depende de uma base técnica consistente:

  • procedimentos claros e bem definidos;
  • critérios objetivos de aceitação;
  • padronização dos métodos de inspeção;
  • produtos de inspeção confiáveis e consistentes.

Quando os parâmetros são claramente definidos e os produtos utilizados apresentam desempenho consistente e conforme especificação, o processo torna-se mais estável e tecnicamente confiável. A consistência nos resultados fortalece a confiança entre os setores.


Operação e Ensaios Não Destrutivos atuam em momentos diferentes do processo, mas compartilham a mesma finalidade: assegurar que o produto entregue esteja conforme os requisitos de integridade.

Superar a ideia de que o setor de qualidade é um “apontador de erros” é essencial para consolidar ambientes industriais mais maduros, cooperativos e eficientes.

Quando execução e verificação trabalham de forma integrada, o resultado é um sistema produtivo mais estável, seguro e confiável.


Excelência em produtos para quem busca resultados confiáveis

A Metal-Chek fornece soluções completas para Ensaios Não Destrutivos, com produtos desenvolvidos conforme as principais normas ASTM, ISO, ASME, NM e PETROBRAS, contribuindo para inspeções consistentes e tecnicamente confiáveis.

– Leia outros conteúdos técnicos sobre END em nosso blog
– Siga a Metal-Chek no Instagram: @metalchek e no LinkedIn

Proteção Visual

Nos ensaios não destrutivos por Líquido Penetrante (LP) e Partículas Magnéticas (PM) fluorescentes, a confiabilidade da inspeção depende de uma combinação precisa de fatores: produtos de qualidade, acessórios adequados, luminárias UV dentro das especificações técnicas e, principalmente, da correta visualização das indicações.

Dentro desse contexto, um aspecto frequentemente subestimado merece atenção especial: a proteção visual do inspetor. O uso de óculos com filtro adequado para radiação UV-A não é apenas uma medida de segurança ocupacional, mas também um fator que impacta diretamente a qualidade da interpretação dos resultados.

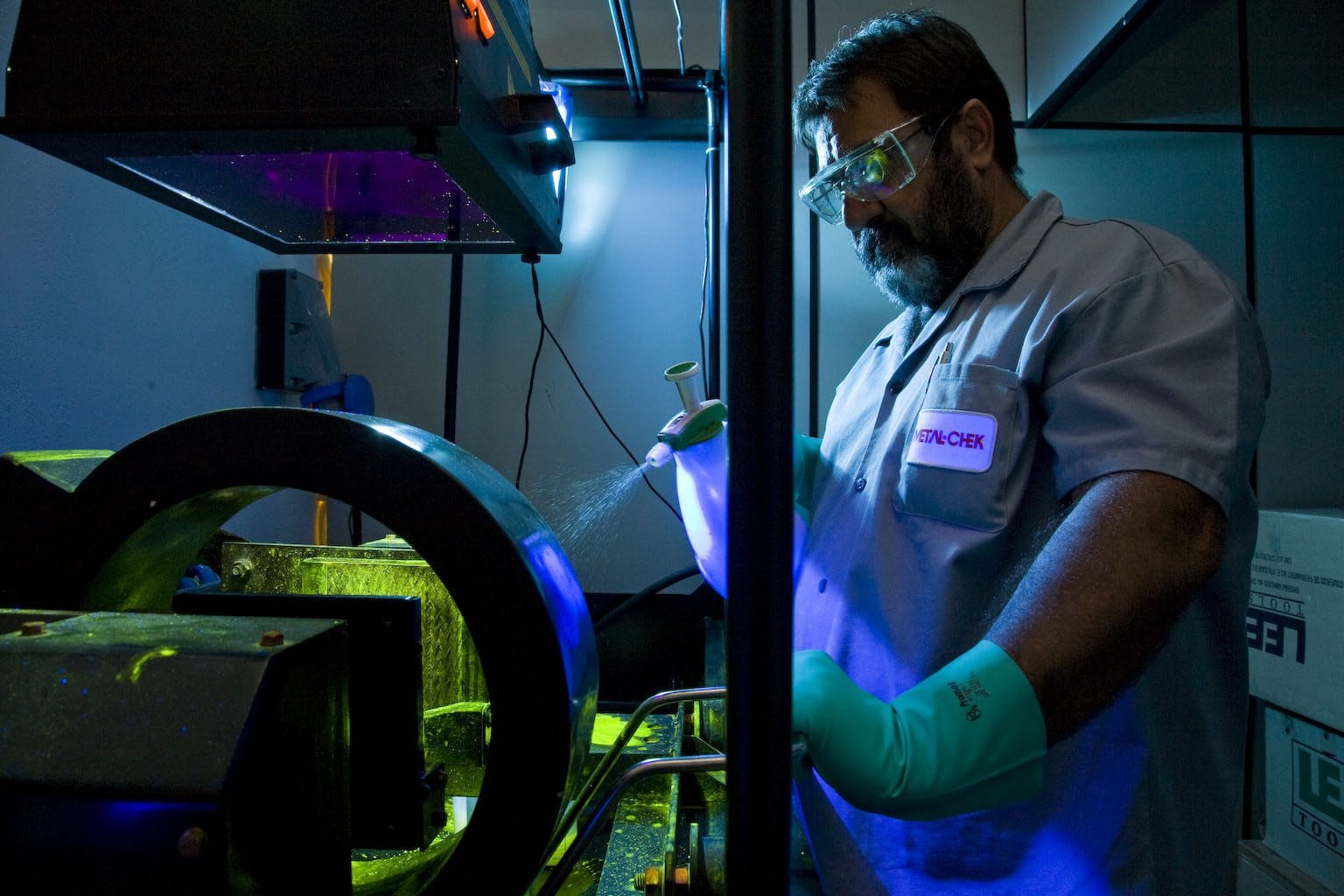

Ensaios Fluorescentes e a Radiação UV-A

Os métodos fluorescentes de END baseiam-se na excitação de materiais que emitem luz visível quando expostos à radiação ultravioleta do tipo A (UV-A), geralmente com comprimento de onda em torno de 365 nm.

No entanto, a exposição contínua à radiação UV-A exige controle rigoroso, tanto do ponto de vista da segurança do operador quanto da confiabilidade da inspeção.


O Fator Humano na Confiabilidade do Ensaio

Mesmo com:

  • penetrantes fluorescentes de alta sensibilidade,
  • partículas magnéticas fluorescentes formuladas conforme normas técnicas,
  • luminárias UV dentro da intensidade mínima exigida, o ensaio pode ser comprometido se o inspetor não estiver utilizando proteção visual adequada.

A visão é o principal instrumento de interpretação no END fluorescente. Qualquer fator que provoque:

  • fadiga ocular,
  • ofuscamento,
  • perda de contraste,
  • desconforto visual,

impacta diretamente a capacidade de identificar, avaliar e classificar indicações.


Função dos Óculos com Filtro UV-A em Ensaios LP e PM

Os óculos com filtro específico para UV-A desempenham um papel técnico fundamental durante inspeções fluorescentes. Sua função vai além da proteção básica.

Principais benefícios técnicos:

  • Proteção ocular contra exposição prolongada à radiação UV-A
    Reduz riscos associados à exposição contínua durante jornadas de inspeção.
  • Melhoria do contraste das indicações fluorescentes
    O filtro reduz a luz refletida na superfície e favorece a visualização do brilho fluorescente emitido pelo penetrante ou pelas partículas.
  • Redução da fadiga visual
    Menor esforço ocular resulta em inspeções mais consistentes e confiáveis, especialmente em atividades repetitivas.
  • Aumento da precisão na interpretação
    Um campo visual mais limpo e confortável contribui para decisões técnicas mais seguras.

Em ambientes industriais, onde a iluminação residual e reflexos podem interferir na inspeção, esse ganho visual é ainda mais relevante.


Integração com Produtos e Acessórios de Qualidade

A Metal-Chek desenvolve soluções para ensaios fluorescentes considerando o processo como um todo, e não apenas o produto químico isolado.

Para que os métodos LP e PM fluorescentes atinjam seu máximo desempenho, é essencial a integração entre:

  • Penetrantes fluorescentes e partículas magnéticas fluorescentes desenvolvidos conforme normas técnicas;
  • Luminárias UV com comprimento de onda adequado e intensidade compatível com os requisitos normativos;
  • Acessórios apropriados, incluindo óculos com filtro UV-A compatível com a faixa de operação do ensaio.

Essa abordagem sistêmica reduz falhas de interpretação, melhora a repetibilidade dos resultados e reforça a cultura de qualidade nas inspeções.


Proteger a visão faz parte do cuidado com a inspeção

Ensaios fluorescentes exigem atenção aos produtos, aos equipamentos e ao profissional que interpreta as indicações.

Óculos com filtro UV-A adequado integram as medidas de proteção e devem ser selecionados para permitir a observação nas condições exigidas pelo ensaio.

Em END, cuidar de quem inspeciona também faz parte da qualidade.


Conheça as soluções Metal-Chek

Precisa de mais informações sobre consumíveis e equipamentos para END? Fale com nossos consultores e conheça as soluções Metal-Chek para os requisitos da sua aplicação.

Para acompanhar conteúdos técnicos, dicas e novidades sobre END, siga também a Metal-Chek no Instagram e no LinkedIn.

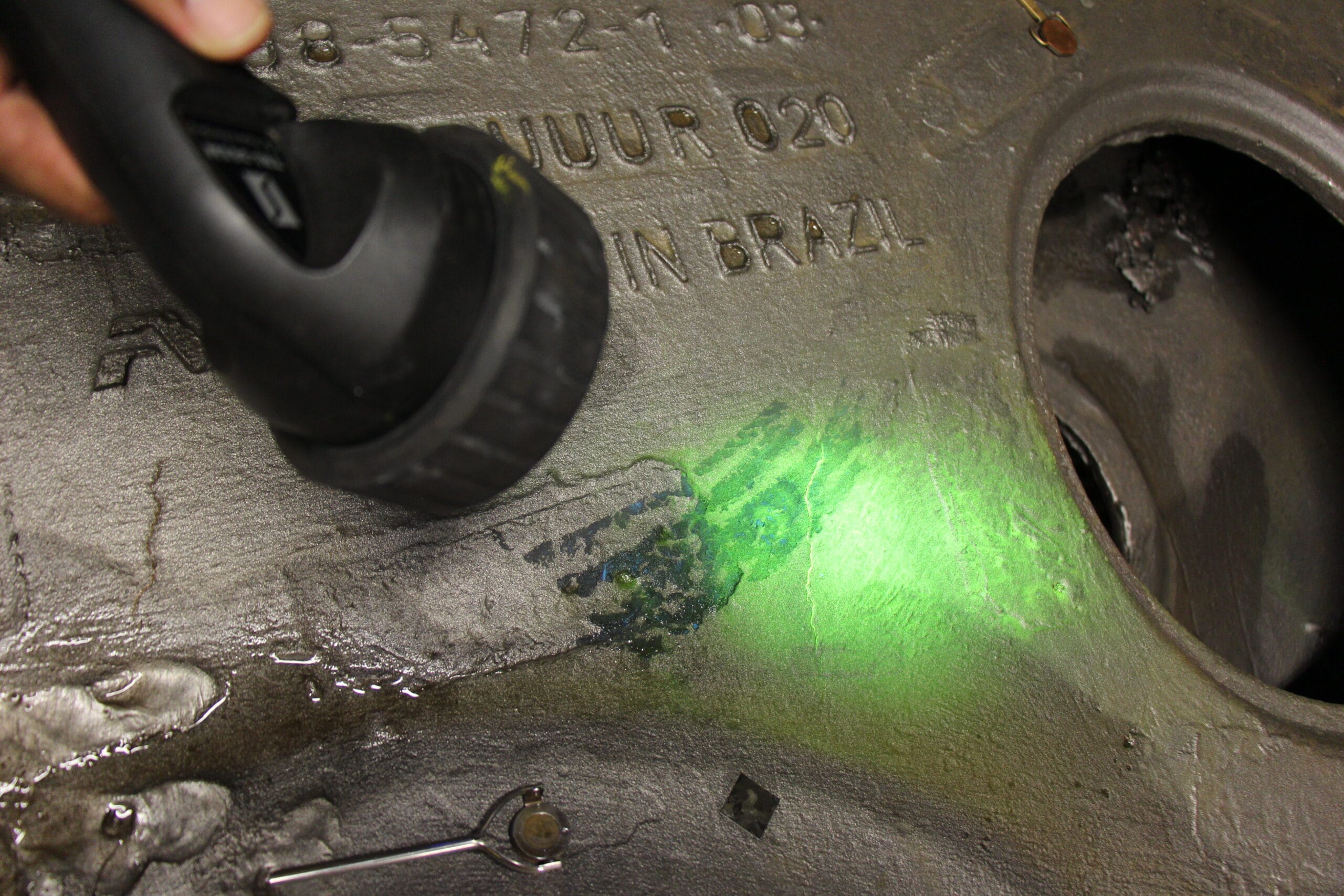

Portabilidade e Eficiência: os Avanços das Luminárias UV

A manutenção industrial vive um momento de transformação silenciosa — e extremamente relevante para quem atua em Ensaios Não Destrutivos (END). As luminárias UV, essenciais para inspeções por Líquido Penetrante (LP) e Partículas Magnéticas (PM), evoluíram de forma significativa nas últimas décadas, impulsionadas principalmente pela consolidação da tecnologia LED UV. Essa mudança impacta diretamente a eficiência, a qualidade e a confiabilidade das inspeções. Mais do que isso: redefine o papel do inspetor, que agora conta com ferramentas mais leves, duráveis e precisas para executar análises críticas.


Da lâmpada de vapor ao LED UV: a nova era da iluminação para END

Por muitos anos, luminárias UV baseadas em vapor de mercúrio dominaram o cenário. Embora funcionais, apresentavam limitações claras: aquecimento intenso, fragilidade, consumo elevado de energia e instabilidade luminosa.

Com a chegada das luminárias UV LED, o panorama mudou.

Por que o LED UV representa um salto tecnológico?

  • Iluminação estável e instantânea, sem tempo de aquecimento.
  • Vida útil muito maior, reduzindo trocas e manutenções.
  • Eficiência energética superior, com menor consumo e maior autonomia em versões a bateria.
  • Resistência mecânica aumentada, diminuindo falhas em campo.
  • Ausência de materiais tóxicos, tornando o equipamento mais seguro e sustentável.

Para quem inspeciona soldas, peças críticas e componentes estruturais, essa estabilidade e precisão são fundamentais.


Portabilidade: produtividade real para quem trabalha em campo

O inspetor raramente atua em espaços confortáveis. A maioria das inspeções ocorre em áreas de difícil acesso, estruturas elevadas, ambientes confinados ou tubulações extensas.

O avanço dos LEDs permitiu que as luminárias UV se tornassem:

  • mais leves,
  • mais compactas,
  • mais ergonômicas,
  • mais resistentes,
  • e com maior autonomia de operação.

Impactos diretos na rotina do inspetor

  • Menor fadiga em turnos longos.
  • Mais agilidade ao acessar pontos críticos.
  • Menos dependência de cabos ou fontes externas.
  • Maior precisão na iluminação da área inspecionada.
  • Confiabilidade mesmo em ambientes severos.

A portabilidade deixa de ser um “plus” e se torna um componente estratégico da eficiência operacional.


Durabilidade e eficiência energética: economia que vira desempenho

Enquanto lâmpadas tradicionais queimavam com frequência, os LEDs de alta performance trouxeram consistência e redução de custos.

Principais ganhos:

  • Menos manutenção e menos tempo de parada.
  • Autonomia ampliada com baterias de longa duração.
  • Redução de custos totais, graças à vida útil superior.
  • Intensidade UV estável, garantindo sensibilidade adequada em LP e PM.

Para inspeções contínuas e operações críticas, essa combinação é indispensável.


Conformidade normativa: a importância da ASTM E3022

Em END, tecnologia por si só não basta: é necessário atender às normas corretas. A ASTM E3022 é a referência internacional que estabelece os requisitos mínimos para luminárias UV LED utilizadas em:

  • Ensaios por Partículas Magnéticas (PM)
  • Ensaios por Líquido Penetrante (LP)

A norma exige critérios rigorosos, como:

  • intensidade UV mínima adequada ao método;
  • uniformidade da iluminação no campo de inspeção;
  • controle de radiação visível;
  • estabilidade térmica;
  • resistência mecânica compatível com uso industrial.

Por que isso é fundamental?

Porque falhas de iluminação significam falhas de detecção.
Sem conformidade com a ASTM E3022, há riscos reais:

  • indicações que não aparecem;
  • retrabalhos desnecessários;
  • resultados inconsistentes;
  • problemas em auditorias e certificações;
  • compromissos de segurança.

A norma garante que o inspetor trabalhe com a iluminação adequada para detectar até as indicações mais sutis.


O impacto prático desses avanços na qualidade das inspeções

A evolução das luminárias UV LED influencia diretamente:

  • a precisão da detecção de descontinuidades;
  • o ritmo de execução das inspeções;
  • a ergonomia do trabalho em campo;
  • a segurança e a rastreabilidade do processo;
  • a confiabilidade dos resultados entregues.

Em setores como petróleo e gás, automotivo, aeroespacial e metalmecânico, isso representa menor risco operacional e maior controle da integridade dos ativos.


A iluminação UV LED como protagonista da nova era dos END

A combinação entre portabilidade, eficiência energética, durabilidade e conformidade normativa transformou as luminárias UV LED em ferramentas essenciais para inspeções modernas.

A tecnologia não apenas facilita o trabalho do inspetor — ela eleva a qualidade de toda a cadeia de manutenção industrial.


Fique atento às novidades!

Em breve, apresentaremos novidades importantes relacionadas à nossa linha de luminárias para END.

Para acompanhar conteúdos técnicos, dicas e novidades sobre END, siga também a Metal-Chek no Instagram e no LinkedIn.

Iluminação técnica, precisão e inovação para quem exige resultados confiáveis.

Fluorescência em Ensaios Não Destrutivos: aplicações em LP, PM e detecção de vazamentos

Entenda como a fluorescência favorece o contraste das indicações e quais condições contribuem para sua visualização.

Na inspeção industrial, distinguir uma indicação da superfície ao redor é fundamental para sua avaliação. A fluorescência em Ensaios Não Destrutivos (END) contribui para essa tarefa ao produzir um contraste luminoso que facilita a observação.

Esse recurso é utilizado em Líquido Penetrante (LP), Partículas Magnéticas (PM) e em técnicas de Detecção de Vazamentos (DV). Em cada aplicação, o produto fluorescente atua de maneira diferente, de acordo com o princípio do método e as características do material ou sistema inspecionado.


O que é fluorescência?

A fluorescência é um fenômeno no qual determinadas substâncias absorvem energia luminosa e emitem luz em outro comprimento de onda, geralmente maior que o da luz recebida.

Nas aplicações de END abordadas aqui, produtos fluorescentes são excitados por luz UV-A e emitem luz visível. A cor observada varia conforme a formulação, podendo apresentar tonalidades como verde, amarelo, laranja ou azul.

Quem emite essa luz é o produto fluorescente. No LP, ele evidencia a indicação formada pelo penetrante; na PM, destaca o acúmulo de partículas; na detecção de vazamentos, permite observar vestígios do líquido com aditivo.


Líquido Penetrante fluorescente: indicações de descontinuidades abertas à superfície

O ensaio por Líquido Penetrante fluorescente, Tipo I, é utilizado para detectar descontinuidades abertas à superfície em materiais sólidos não porosos.

O penetrante ingressa nessas aberturas por capilaridade. Após a remoção do excesso superficial, o revelador auxilia a extração do penetrante retido e a formação da indicação, que é observada sob iluminação apropriada.

O método pode ser aplicado em materiais metálicos, como alumínio, aços e ligas de titânio, e em determinados materiais não metálicos, como vidros, cerâmicas não porosas e alguns plásticos. A compatibilidade dos produtos com o material também precisa ser considerada.


Soluções Metal-Chek para LP fluorescente

O Metal-Chek FP 91 é um penetrante fluorescente lavável à água, classificado como Tipo I, Método A, Nível de sensibilidade 2 — média sensibilidade.

Disponível em diferentes apresentações, incluindo a versão em aerossol FP 91 HI, integra nossa linha de produtos para inspeção por LP, juntamente com removedores e reveladores selecionados conforme a aplicação.


Partículas Magnéticas fluorescentes: contraste na peça magnetizada

O ensaio por Partículas Magnéticas é aplicável a materiais ferromagnéticos. A magnetização pode produzir campos de fuga associados a descontinuidades, atraindo partículas e formando indicações na superfície.

Nas técnicas fluorescentes, a emissão de luz pelas partículas favorece a visualização desses acúmulos.

O método permite detectar descontinuidades superficiais e, conforme a técnica e o tipo de corrente empregados, próximas à superfície. A fluorescência melhora as condições de observação; a capacidade de detecção também envolve a magnetização, a orientação das descontinuidades e as características do meio de detecção.


Soluções Supermagna para PM fluorescente

Nossa linha inclui diferentes apresentações para a rotina de inspeção:

  • LY 800: partículas fluorescentes para aplicação por via seca.
  • LY 2000 e LY 3000: partículas fluorescentes em pó destinadas ao preparo de banhos para via úmida.
  • Linha CLY: opções em concentrados e banhos prontos, conforme a versão.
  • DLY 2000: partículas fluorescentes para via úmida, dispersíveis em água.
  • CRL 265 AG/SN: concentrado de partículas dual, com características visíveis e fluorescentes.

Para os produtos que exigem preparo, o veículo e os auxiliares devem ser compatíveis com a formulação. Entre as opções estão o OMC 10 MMS, veículo oleoso, e a água com adição do Condicionador BC 502 SN.

Na magnetização, o Supermagna Yoke HMM6 oferece construção robusta, portabilidade e pernas articuláveis. É um eletroímã de corrente alternada que produz campo longitudinal e é utilizado na detecção de descontinuidades superficiais, com partículas visíveis ou fluorescentes.


Detecção de vazamentos: identificação de vestígios fluorescentes

Na detecção de vazamentos com aditivos fluorescentes, um corante compatível é incorporado ao líquido do sistema. Quando ocorre um vazamento, o líquido transporta o aditivo até o ponto de saída, deixando vestígios que podem ser observados sob iluminação adequada.

Essa técnica auxilia a localização de vazamentos em sistemas hidráulicos, de lubrificação e em circuitos com líquidos aquosos, conforme o produto selecionado.

A escolha do aditivo considera o fluido, sua cor, as condições de operação e a compatibilidade com o sistema. O acesso para iluminação e observação da região também influencia a inspeção.

Aditivos disponíveis em nosso portfólio

Oferecemos soluções da Spectroline para diferentes tipos de fluido:

  • Oil-Glo Ultra: aditivos fluorescentes para sistemas com fluidos sintéticos e derivados de petróleo.
  • Water-Glo Ultra: aditivos para sistemas com água, misturas de água e glicol e outros fluidos aquosos compatíveis.

As versões apresentam diferentes cores de fluorescência, permitindo selecionar a opção adequada ao fluido e às condições de observação.


Iluminação: parte fundamental do ensaio fluorescente

Em LP e PM fluorescentes convencionais, são utilizadas luminárias UV-A com emissão próxima de 365 nm. A visualização exige atenção tanto à intensidade de luz UV-A na região examinada quanto à luz visível ambiente.

Entre os pontos que merecem acompanhamento estão:

  • Intensidade de luz UV-A: verificada na distância de trabalho.
  • Luz visível ambiente: controlada para preservar o contraste das indicações.
  • Cobertura da iluminação: adequada à região inspecionada.
  • Condição da luminária: limpeza, integridade e funcionamento.
  • Adaptação visual do inspetor: conforme as condições estabelecidas para o ensaio.

Os valores de iluminação devem corresponder à técnica e à referência aplicável. Técnicas com luz azul ou produtos dual possuem condições próprias e precisam ser tratadas de forma específica.

Luminárias e instrumentos para medição da intensidade de luz UV-A e de luz visível auxiliam na verificação dessas condições.


O que a fluorescência acrescenta à inspeção?

A principal contribuição é o contraste luminoso, que facilita distinguir as indicações do fundo.

Na prática, isso favorece:

  • A observação de indicações pequenas ou pouco contrastantes.
  • A identificação da localização e do contorno das indicações.
  • A visualização de vestígios de líquidos em pontos de vazamento.
  • A avaliação visual pelo profissional responsável.

O desempenho resulta da combinação entre produto, preparação, condições de aplicação e iluminação. A execução deve seguir procedimento aprovado e ser realizada por pessoal qualificado, com os controles correspondentes ao método.


Soluções Metal-Chek para aplicações fluorescentes

Reunimos em nosso portfólio penetrantes, partículas magnéticas, aditivos para detecção de vazamentos, equipamentos de magnetização, luminárias e instrumentos de medição para diferentes necessidades de inspeção.

Quer conhecer as opções para sua aplicação? Fale com nossos consultores.

Para acompanhar conteúdos técnicos, dicas e novidades sobre END, siga também a Metal-Chek no Instagram e no LinkedIn.

Normas Técnicas que Regem os Ensaios por Líquidos Penetrantes e Partículas Magnéticas

A importância das normas técnicas nos Ensaios Não Destrutivos

Os Ensaios Não Destrutivos (END) são indispensáveis para garantir a integridade de equipamentos e componentes utilizados em diferentes segmentos industriais.
Entre os métodos mais aplicados estão o ensaio por líquidos penetrantes (LP) e o ensaio por partículas magnéticas (PM).

Ambos permitem identificar descontinuidades que poderiam comprometer a segurança e a performance de estruturas metálicas, soldas, eixos ou peças fundidas, etc.

Para assegurar a qualidade e padronização dos resultados, há um conjunto de normas técnicas nacionais e internacionais que estabelecem critérios de execução, materiais e condições de ensaio.

A seguir, veja quais são essas normas e o que cada uma determina de forma resumida.


Normas aplicáveis ao Ensaio por Líquidos Penetrantes (LP)

ASTM E1417 – Standard Practice for Liquid Penetrant Testing

É a principal norma internacional para o método de Líquidos Penetrantes.
Define os parâmetros essenciais para execução segura e precisa do ensaio, incluindo:

  • classificação dos penetrantes (fluorescentes e coloridos);
  • métodos de remoção (lavável com água, pós-emulsificável, removível com solvente);
  • requisitos de iluminação e sensibilidade;
  • etapas do processo, como limpeza, penetração e revelação.
  • controles de processo.

ISO 3452 – Non-Destructive Testing – Penetrant Testing

A série ISO 3452 estabelece padrões internacionais, materiais e equipamentos.
Entre seus principais tópicos estão:

  • Parte 1: princípios gerais;
  • Parte 2: requisitos de materiais penetrantes;
  • Parte 3: blocos de referência;
  • Parte 4: equipamento;
  • Parte 5: requisitos para ensaios por líquido penetrante a temperaturas maiores que 50 °C.

NM 334 – Ensaios não destrutivos — Líquidos penetrantes — Detecção de descontinuidades

Norma Mercosul que define os principais requisitos para inspeções por LP no contexto nacional, incluindo:

  • terminologia e simbologia técnica;
  • etapas de ensaio (pré-limpeza, aplicação, penetração, remoção, revelação e avaliação);
  • níveis mínimos de iluminação;

ASTM E165 – Standard Practice for Liquid Penetrant Testing for General Industry

Norma que define os procedimentos e critérios gerais para o ensaio por líquidos penetrantes (LP) em aplicações industriais.
Estabelece requisitos para:

  • classificação de penetrantes (fluorescentes ou coloridos);
  • métodos de remoção (água, solvente ou pós-emulsificável);
  • controle de iluminação, temperatura e tempo de penetração;
  • verificação da sensibilidade e controle de qualidade dos produtos.

PETROBRAS N-1596

Define:

  • parâmetros de ensaio e tempos mínimos/máximos de processo;
  • requisitos de procedimento;
  • condições de iluminação;
  • classificação e rastreabilidade de produtos;
  • requisitos para execução e qualificação de pessoal.

PETROBRAS N-2370

Fornece:

  • orientações gerais de segurança, documentação e rastreabilidade;
  • avaliação de materiais penetrantes.

ASME V – Art. 6

Parte integrante do Boiler and Pressure Vessel Code (BPVC) da ASME, define os requisitos para o ensaio por líquidos penetrantes aplicado em caldeiras, vasos de pressão e equipamentos pressurizados.
Contém:

  • especificações para materiais e equipamentos;
  • verificação de sensibilidade do sistema de ensaio;
  • controle de processo e intervalos de inspeção;
  • aceitação conforme códigos de fabricação.

Normas aplicáveis ao Ensaio por Partículas Magnéticas (PM)

ASTM E709 – Standard Guide for Magnetic Particle Testing

Principal norma internacional que rege o ensaio por partículas magnéticas.
Ela estabelece as boas práticas e diretrizes de aplicação para:

  • técnicas de magnetização (yoke, eletrodos, bobina, condutor central e contato direto);
  • uso de partículas coloridas e fluorescentes;
  • controle de corrente elétrica e direção de campo;
  • verificação da concentração de partículas e iluminação (visível e UV).

ASTM E3024 – Standard Practice for Magnetic Particle Testing for General Industry

Complementa a ASTM E709 e apresenta instruções específicas para inspeções na indústria geral.


NM 342 – Ensaios não destrutivos — Partículas magnéticas — Detecção de descontinuidades

Determina parâmetros técnicos para execução do ensaio em conformidade com padrões internacionais:

  • aplicação por via seca e via úmida;
  • características das partículas magnéticas e dos veículos líquidos;
  • faixas de concentração recomendadas para via úmida (0,1 a 0,4 mL para fluorescentes e 1,2 a 2,4 mL para coloridas);
  • controle de intensidade de iluminação para luz Visível e UV-A.

ASTM E1444 – Standard Practice for Liquid Penetrant Testing for Aerospace

Específica para o setor aeronáutico e aeroespacial, que define práticas detalhadas de ensaio por partículas magnéticas (PM).
Estabelece:

  • requisitos de materiais magnéticos e veículos;
  • limites de concentração e controle de banho;
  • verificações de iluminação UV-A e luz branca;
  • critérios rigorosos de calibração e aceitação.

PETROBRAS N-1598

Define os critérios de execução do método PM em materiais ferromagnéticos.
Aborda:

  • técnicas de magnetização;
  • requisitos de iluminação UV e intensidade de campo;
  • procedimentos de calibração.

ASME V – Art. 7

Parte do ASME Boiler and Pressure Vessel Code, define os requisitos para o ensaio por partículas magnéticas em equipamentos pressurizados e componentes soldados.
Abrange:

  • tipos de corrente elétrica e técnicas de magnetização;
  • controle de intensidade do campo magnético;
  • meios de detecção;
  • critérios de aceitação e qualificação do sistema de ensaio.

ISO 9934 – Non-Destructive Testing – Magnetic Particle Testing

A série ISO 9934 estabelece padrões internacionais, materiais e equipamentos.
Entre seus principais tópicos estão:

  • Parte 1: princípios gerais;
  • Parte 2: meio de detecção;
  • Parte 3: equipamento;

Importância das normas técnicas para a confiabilidade dos END

As normas que regem os métodos de líquidos penetrantes e partículas magnéticas são a base técnica que garante confiabilidade e regulamentação aos Ensaios Não Destrutivos.
Elas orientam desde o desenvolvimento de produtos até a aplicação prática no ambiente industrial, assegurando qualidade, segurança e padronização em cada inspeção.

Conhecer essas normas é essencial para quem atua com controle de qualidade, manutenção e inspeção — seja na indústria pesada, petroquímica, aeronáutica ou metalúrgica.


Solução em Ensaios Não Destrutivos

A Metal-Chek fornece soluções completas para END: líquidos penetrantes, partículas magnéticas, yoke e acessórios, desenvolvidos conforme as principais normas ASTM, ISO, ASME, NM, PETROBRAS, garantindo qualidade, segurança e conformidade técnica em cada inspeção.

Conheça a linha completa Metal-Chek. Entre em contato nossa equipe.

Para acompanhar conteúdos técnicos, dicas e novidades sobre END, siga também a Metal-Chek no Instagram e no LinkedIn.

Inspeção Visual (Visual Testing – VT): Os Primeiros passos para Identificar falhas em Equipamentos

Toda inspeção eficaz começa pela observação — não apenas com o que os olhos enxergam, mas com o que um olhar técnico e experiente é capaz de interpretar. A Inspeção Visual (VT) é a etapa inicial na identificação de descontinuidades, falhas, desgastes e anomalias que podem comprometer a integridade e o desempenho dos equipamentos.

Mais do que uma simples verificação superficial, a VT funciona como um filtro inicial no controle de qualidade, contribuindo diretamente para a redução de custos, prevenção de riscos e o aumento da eficiência operacional.

Além disso, a Inspeção Visual funciona como a porta de entrada para técnicas mais avançadas de ensaios não destrutivos, como líquidos penetrantes, partículas magnéticas e ultrassom. Ou seja, ao detectar um indicativo visual, é o momento certo para aprofundar a análise com métodos complementares e mais sensíveis.

Embora pareça simples, a Inspeção Visual exige muito mais do que apenas “olhar”:

  • Treinamento técnico
  • Conhecimento dos critérios de aceitação
  • IIuminação adequada
  • Ferramentas e instrumentação de apoio
  • Documentação de evidências

Inspeção Visual na era da Indústria 4.0

Engana-se quem pensa que a Inspeção Visual (VT) perdeu importância com o avanço da automação. Pelo contrário — ela evoluiu e se integrou aos novos recursos tecnológicos, ampliando seu alcance, precisão e agilidade.

Hoje, a VT é parte ativa da Indústria 4.0 e pode ser combinada com soluções digitais de última geração:

  • Inteligência artificial para reconhecimento de imagens
  • Drones para inspeções em altura ou áreas de risco
  • Câmeras 4K com sensores térmicos
  • Análises preditivas conectadas a dashboards digitais

Aplicações mais comuns da Inspeção Visual

A Inspeção Visual (VT) é amplamente utilizada em diversos setores da indústria como ferramenta de avaliação rápida e eficaz. Seu objetivo principal é identificar irregularidades visíveis que possam comprometer a integridade estrutural, funcionalidade ou segurança de componentes e equipamentos.

A tabela a seguir resume as principais aplicações e o que se busca identificar em cada caso:

AplicaçãoO que se busca identificar?
SoldasTrincas, porosidade, falta de fusão ou de penetração
Equipamentos pressurizadosCorrosão, deformações, vazamentos
Estruturas metálicasDeformações, empenos, fissuras
Dutos e tubulaçõesVazamentos, oxidação, deteriorações
Máquinas e componentes móveisDesgaste, desalinhamento, fraturas

Equipamentos e Recursos Utilizados na Inspeção Visual

Embora muitas inspeções visuais sejam feitas a olho nu, o uso de equipamentos auxiliares potencializa significativamente a precisão e a confiabilidade do ensaio. Alguns recursos utilizados:

 Luz natural ou artificial adequada: Garantem a visibilidade adequada. Uma iluminação deficiente pode comprometer a detecção de descontinuidades.

Lupas e lentes de aumento: Amplificam pequenos detalhes, permitindo identificar trincas superficiais, porosidade, inclusões ou falta de fusão em soldas.

Borescópios e endoscópios industriais: Instrumentos óticos usados para inspeção de áreas de difícil acesso, como tubos, soldas internas de vasos de pressão e componentes aeronáuticos.

Réguas, calibradores e gabaritos: Ferramentas para mensurar dimensões, ângulos de solda, perfis de cordões e alinhamentos.

Câmeras de alta resolução: Facilitam a documentação fotográfica e a comparação histórica em inspeções periódicas.

Software de inspeção e registro digital: Com o avanço da Indústria 4.0, integrar inspeções visuais com sistemas digitais permite registrar ocorrências, gerar relatórios e manter rastreabilidade conforme exigências normativas

Sugestões de boas práticas na execução da Inspeção Visual

Para a eficácia da Inspeção Visual e a confiabilidade dos resultados, adotar práticas operacionais bem definidas é um ponto importante. A padronização da execução, por meio de procedimentos escritos e checklists operacionais, contribui para minimizar falhas humanas e garantir consistência nas avaliações. A seguir, apresenta-se um modelo simplificado que pode ser adaptado conforme as necessidades de cada setor:

Recomendação: ANTES DA INSPEÇÃO:

  • Verificar limpeza da superfície (livre de contaminantes, como: tinta, óleo, graxa, ferrugem, poeira ou detritos)
  • Checar iluminação do ambiente (deve ser suficientemente intensa e uniformemente distribuída, permitindo uma avaliação precisa da superfície. É importante evitar reflexos, sombras ou ofuscamento, especialmente em materiais polidos ou com geometria irregular. Em locais com pouca luz natural, recomenda-se o uso de fontes artificiais ajustáveis e direcionáveis para garantir boa visibilidade).
  • Avaliar as condições físicas e visuais do inspetor (exemplo: fadiga, uso de óculos).
  • Avaliar a necessidade de Equipamentos e Recursos complementares

Recomendação: DURANTE A INSPEÇÃO:

  • Observar continuidade superficial: deformações, fissuras, oxidação
  • Verificar cordões de solda: perfil, respingos, falta de fusão
  • Utilizar lentes de aumento em áreas com suspeitas ou detalhes pequenos.
  • Fotografar e registrar irregularidades
  • Avaliar a necessidade de ensaios complementares (líquido penetrante, partículas magnéticas, etc.).

Recomendação: APÓS A INSPEÇÃO:

  • Registro e rastreabilidade (manter o histórico das inspeções, fotos, relatórios, mapas de inspeção e checklist com critérios de aceitação. Esses registros garantem rastreabilidade, auditorias eficazes e embasam tomadas de decisão).
  • Armazenar registros em meio digital para garantir rastreabilidade e facilitar auditorias.

Integração da Inspeção Visual com Outros Métodos de END

A Inspeção Visual (VT) é o ponto de partida para a maioria dos Ensaios Não Destrutivos (END). Embora seja capaz de identificar diversas falhas superficiais, nem sempre fornece informações suficientes para uma avaliação completa da integridade do componente. Por isso, é fundamental integrá-la a métodos complementares, especialmente quando há suspeitas visuais que exigem confirmação técnica.

A tabela abaixo mostra como a VT se conecta aos principais métodos de END e os benefícios dessa combinação:

Método ComplementarAplicação após VTBenefícios combinados
Líquido Penetrante (LP)Detecção de trincas e descontinuidades abertas na superfície.Confirma e dimensiona indicações visuais suspeitas.
Partículas Magnéticas (PM)Inspeção de peças ferromagnéticas. Detecta falhas superficiais e subsuperficiais.Maior sensibilidade em zonas críticas, como soldas.
Ultrassom (UT)Avalia a integridade interna da peça.Identifica falhas internas não visíveis externamente.
Radiografia (RT)Revela descontinuidades volumétricas em soldas e fundidos.Alta confiabilidade e documentação visual permanente.

Referências Normativas

A Inspeção Visual é regida por diversas normas técnicas que garantem a padronização dos procedimentos, a confiabilidade dos resultados e a conformidade com requisitos legais e industriais. A seguir, destacamos algumas normas técnicas aplicáveis:

  • ISO 17637 – Inspeção Visual de Soldas em Materiais Metálicos: estabelece requisitos para a execução da VT em soldagens, incluindo critérios de aceitação e técnicas recomendadas.
  • NBR 14842 – Inspeção Visual de Soldas: procedimentos e requisitos nacionais que orientam a prática da VT em soldas.
  • ASME Seção V, Artigo 9 – Requisitos para Inspeção Visual: norma amplamente utilizada na indústria de equipamentos pressurizados e caldeiraria.
  • Normas Técnicas Petrobras (Exemplos: N-1596, N-1598, N-2370) – Diretrizes específicas para inspeções visuais no setor de petróleo e gás.

A Primeira Linha de Defesa da Qualidade

A Inspeção Visual é muito mais do que um olhar atento, é uma barreira técnica essencial contra falhas que comprometem segurança, produtividade e conformidade normativa.

Implantar um programa de inspeções visuais bem estruturado é dar o primeiro passo rumo à excelência operacional. E mais: quando combinada com os métodos da Metal-Chek como Líquido Penetrante, Partículas Magnéticas e Detecção de Vazamento, a inspeção visual se transforma em um ecossistema de confiabilidade industrial.

Recomendações:

Para fortalecer seu programa de inspeção visual e elevar a confiabilidade dos seus processos, considere:

✅ Avalie a maturidade do seu programa de inspeção visual

✅ Capacite sua equipe com treinamentos baseados em normas reconhecidas.

✅ Padronize checklists e procedimentos com suporte técnico especializado.

✅ Invista em acessórios e equipamentos de qualidade para complementar a etapa visual

Conheça a linha completa de soluções da Metal-Chek.

Fale com nosso  time técnico.

Entre em contato em: (11) 3515-5287

Siga-nos no Instagram: @metalchek

A Importância da Calibração em Equipamentos de END para Resultados Confiáveis

Se você quer garantir precisão, conformidade e segurança operacional nos seus Ensaios Não Destrutivos (END), a calibração dos equipamentos não é uma etapa opcional é de grande importância.

Empresas que não estão alinhadas com essa prática podem enfrentar riscos sérios:
❌ Laudos imprecisos
❌ Falhas não detectadas
❌ Não conformidades em auditorias
❌ Prejuízos operacionais e reputacionais

O que é Calibração

A calibração é um processo de comparação entre dois instrumentos (mensurando e mensurado). Essa comparação envolve um cálculo de erro e incerteza e esses resultados são apresentados em um documento que chamamos de certificado de calibração.

  • ✅ Relação entre valores e incertezas de medição;
  • ✅ As normas técnicas estão sendo atendidas;

Normas como ASME Seção V, ASTM E1417, ASTM E1444, ASTM E3024,  ASTM E709 exigem que seus equipamentos estejam calibrados para que os resultados tenham validade técnica e legal.

Por que a Calibração é um Diferencial?

1. Garante Precisão Técnica

  • Falsos positivos → peças boas são descartadas sem necessidade
  • Falsos negativos → falhas passam despercebidas

Ambos colocam em risco a segurança, aumentam custos e comprometem a reputação da empresa.

2. Evita Penalidades em Auditorias

Setores como petróleo e gás, aeronáutico, ferroviário e automotivo são inflexíveis com equipamentos fora de conformidade.
Dica de ouro: Sempre exija certificados rastreáveis à RBC (Rede Brasileira de Calibração) ou a padrões internacionais reconhecidos.

3. Reduz Custos com Retrabalho

Investir em calibração é mais barato do que corrigir erros causados por equipamentos desregulados.

Quais Equipamentos Devem Ser Calibrados?

Líquido Penetrante (LP)

  • Radiômetros/Fotômetros
  • Termômetros
  • Manômetros de água
  • Manômetros de ar comprimido

Partícula Magnética (PM)

  • Gaussímetros (Residual)
  • Medidores de Campo Magnético
  • Amperímetros
  • Temporizadores
  • Equipamentos de magnetização (Máquinas Estacionárias)
  • Tubos decantadores

Quando Calibrar os Equipamentos?

A frequência ideal de calibração é conforme requisitos de normas aplicáveis.

Sugestões

  • ✔ Contrate laboratórios acreditados pelo Inmetro (ABNT NBR ISO/IEC 17025);
  • ✔ Arquive e atualize os certificados de calibração;
  • ✔ Use checklists digitais com alertas automáticos de vencimento;

[Sugestão – CHECKLIST] Como Organizar sua Rotina de Calibração

EtapaAção
PlanejamentoMapear todos os equipamentos que exigem calibração
ContrataçãoEscolher laboratório acreditado
AcompanhamentoCriar alertas de vencimento
DocumentaçãoArquivar certificados e evidências de calibração
Verificação InternaUtilizar padrões de referência para controle

Excelência em produtos para quem busca resultados confiáveis.
A Metal-Chek fornece soluções completas para Ensaios Não Destrutivos, garantindo precisão, segurança e conformidade técnica em cada inspeção.

Pronto para elevar a confiabilidade dos seus ensaios?

→ Entre em contato com nosso time técnico agora mesmo.
Vamos ajudar você a selecionar os melhores produtos Metal-Chek para tornar seus ensaios mais seguros, eficazes.

Siga-nos no Instagram: @metalchek

Entre em contato em: (11) 3515-5287

Manutenção Preditiva Na Industria: Benefícios Com Ensaios Não Destrutivos

A confiabilidade operacional é um dos pilares da indústria moderna. Com a crescente pressão por redução de custos, aumento da segurança e eficiência dos ativos, a manutenção preditiva tornou-se essencial. Nesse contexto, os ensaios não destrutivos (END) desempenham um papel decisivo, agregando precisão e segurança à tomada de decisões técnicas e operacionais.

A adoção de tecnologias de monitoramento contínuo e sensores inteligentes tem impulsionado a revolução digital na indústria, alinhando-se aos princípios da Indústria 4.0. Dentro desse ecossistema, os ENDs são fundamentais para validar dados e ampliar a capacidade de antecipação de falhas.

Este artigo explora como a integração entre sensores, sistemas de monitoramento e métodos como líquido penetrante, partículas magnéticas e detecção de vazamentos contribuem para a eficiência da manutenção preditiva. Apresentamos também como a Metal-Chek, referência nacional em produtos para END, potencializa essa integração com tecnologia, qualidade e conformidade normativa.

Manutenção Preditiva: Muito Além da Inspeção Tradicional

A manutenção preditiva baseia-se na coleta e análise de dados em tempo real para prever falhas e evitar paradas inesperadas. É uma estratégia centrada na condição real do equipamento, em contraste com a manutenção corretiva (pós-falha) ou preventiva (intervalos fixos).

Ferramentas comuns da manutenção preditiva:

  • Sensores de temperatura, vibração e pressão;
  • Análise espectral e de corrente parasita;
  • Termografia infravermelha;
  • Ultrassom e análise tribológica (monitoramento de óleo);
  • E, claro, Ensaios Não Destrutivos, que complementam os alertas automatizados com uma abordagem detalhada e visual da falha.

Benefícios técnicos e econômicos:

  • Prevenção de paradas não programadas;
  • Aumento da vida útil de componentes e ativos;
  • Redução de custos com retrabalho e substituição de peças;
  • Melhoria na segurança de operações industriais e comércio de produtos de alto valor agregado;

Empresas dos setores de indústria e comércio têm investido cada vez mais em tecnologias que permitam maior previsibilidade operacional, alinhando-se à tendência global da transformação digital na indústria.

Ensaios Não Destrutivos: A Base da Inspeção de Alta Precisão

Os END são técnicas de inspeção que analisam materiais, peças e soldas sem comprometer sua integridade estrutural. São amplamente utilizados para detectar trincas, inclusões, porosidades, delaminações e outros defeitos que não podem ser identificados visualmente.

Na manutenção preditiva, os END oferecem:

  • Confirmação visual e técnica de anomalias apontadas por sensores;
  • Acompanhamento da propagação de defeitos estruturais;
  • Registro fotográfico e documentação técnica rastreável;
  • Apoio à tomada de decisões com base em evidências concretas;
  • Redução de incertezas durante intervenções planejadas;
  • Conformidade com normas nacionais e internacionais de qualidade, segurança e rastreabilidade.

Principais métodos:

  • Líquido Penetrante (LP): excelente para trincas superficiais em metais e materiais não metálicos;
  • Partículas Magnéticas (PM): usado em materiais ferromagnéticos, detecta trincas superficiais e subsuperficiais;
  • Ultrassom Industrial: ideal para localizar defeitos internos com alta precisão;
  • Radiografia Industrial: fornece imagens internas de estruturas complexas;
  • Eddy Current (Correntes Parasitas): útil em camadas finas e inspeções rápidas;
  • Termografia Infravermelha: visualização térmica de pontos de aquecimento anormais.

Esses métodos são aplicados rotineiramente em inspeções de soldagem, caldeiras, tubulações pressurizadas, válvulas, estruturas aeronáuticas e peças sujeitas a desgaste mecânico. A vantagem está na detecção antecipada de trincas, porosidades, delaminações e outros tipos de falhas estruturais, mesmo em ambientes agressivos ou de difícil acesso.

Indústria 4.0 e a Integração Inteligente entre Sensores e END

A Indústria 4.0 está transformando a forma como fabricamos, mantemos e gerenciamos ativos industriais. A conectividade entre sensores, softwares, máquinas e pessoas permite uma visão sistêmica e preditiva de toda a operação.

Nesse contexto, os ENDs ganham uma nova função: validar fisicamente os dados coletados automaticamente. Em outras palavras, os sensores detectam padrões anormais de funcionamento, enquanto os ensaios confirmam (ou descartam) a presença de falhas estruturais reais.

Exemplo prático:

Um sensor detecta aumento de vibração em um motor crítico. Em seguida, é realizada uma inspeção com líquido penetrante na região da base de apoio, revelando uma trinca superficial em forma de “U”. Essa confirmação visual possibilita intervenções localizadas, reduzindo o tempo de parada.

Benefícios da integração:

  • Correlação entre dados digitais e evidência física;
  • Decisões embasadas tecnicamente;
  • Otimização de planos de manutenção;
  • Evita-se substituições desnecessárias;
  • Minimização do tempo de parada;
  • Ampliação da previsibilidade e redução de incertezas.

A integração entre ENDs e sensores é um passo essencial para alcançar manutenção autônoma e gestão baseada em confiabilidade. Essa abordagem se encaixa perfeitamente nas estratégias de digitalização da indústria e comércio brasileiro.

Soluções Metal-Chek: Alto Desempenho para Inspeções Preditivas

A Metal-Chek oferece uma linha completa de produtos para Ensaios Não Destrutivos (END), desenvolvidos com matéria-prima de alta qualidade e rigoroso controle de fabricação.
Os Líquidos Penetrantes, Removedores e Reveladores atendem aos requisitos das normas AMS 2644 e Petrobras N-2370, além de estarem em conformidade com as normas Petrobras N-1596, ASME Seção V, ASTM E1417 e ISO 3452-3.

Na linha de Partículas Magnéticas, a SuperMagna oferece consumíveis com granulometria balanceada, garantindo máxima sensibilidade e precisão na detecção de descontinuidades. As partículas são fabricadas conforme as normas AMS 3040 a 3046, e atendem aos requisitos das normas Petrobras N-1598, ASTM E1444, ASME Seção V e ASTM E709.

Essa credibilidade posiciona a marca como parceira estratégica para empresas que adotam manutenção preditiva com foco em eficiência e segurança.

Esses produtos estão presentes em segmentos como petróleo e gás, aeroespacial, ferroviário, mineração, geração de energia e fabricação industrial, consolidando a aplicação dos END como parte integral da estratégia preditiva.

Soluções em destaque:

Líquido Penetrante

O líquido penetrante da Metal-Chek é ideal para detectar descontinuidades superficiais em materiais metálicos e não metálicos (como alumínio, aço inox, ligas de níquel, cerâmicas e plásticos técnicos). A linha abrange desde produtos visíveis até fluorescentes, com alto poder de penetração e contraste.

Etapas do processo:

  1. Limpeza da superfície;
  2. Aplicação do penetrante (visível ou fluorescente);
  3. Tempo de penetração controlado;
  4. Remoção do excesso;
  5. Aplicação do revelador;
  6. Avaliação pelo inspetor qualificado.

Destaques da Linha Metal-Chek:

  • VP 30: visível lavável à água – ideal para superfícies rugosas.
  • VP 31: visível removível com solvente – indicado para inspeções críticas de metais sujeitos a oxidação.
  • FP 91: fluorescente lavável à água – uso geral com média sensibilidade.
  • Alta Temperatura VP 302: inspeções em peças em operação entre 52 °C e 120 °C.

Partículas Magnéticas

Método eficaz para detecção de trincas e descontinuidades superficiais e subsuperficiais em materiais ferromagnéticos. A linha SuperMagna oferece precisão e sensibilidade extrema. Disponível nas versões via seca e via úmida, fluorescentes ou visíveis

Aplicação:

  • Peças fundidas, laminadas, usinadas ou soldadas;
  • Inspeções durante ou após fabricação;
  • Superfícies em alta temperatura (até 300 °C em alguns produtos).

Funcionamento:

  • Magnetização da peça com Yoke ou equipamento estacionário;
  • Aplicação de partículas (vias seca ou úmida);
  • Identificação visual do defeito pela aglomeração das partículas no campo de fuga magnético.

Destaques da Linha SuperMagna:

  • SuperMagna LY 3000: última geração, via úmida fluorescente, altíssima sensibilidade
  • SuperMagna WD 55 / YD 404: via seca, para peças quentes (até 300°C)
  • SuperMagna LY 2000: via úmida fluorescente mais conhecida no mercado nacional.
  • SuperMagna CRL 265: partícula dual, ideal para ambientes com alternância entre inspeção visível e UV-A

Equipamento:

YOKE HMM6: equipamento portátil de alto desempenho, robusto e certificado para uso em ambientes industriais exigentes.

Esses produtos estão presentes em segmentos como petróleo e gás, aeroespacial, ferroviário, mineração, geração de energia e fabricação industrial, consolidando a aplicação dos END como parte integral da estratégia preditiva.

Aplicações Reais da Manutenção Preditiva com END

1. Indústria Aeronáutica

  • Risco operacional elevado exige controle rigoroso.
  • Peças de liga leve, como titânio e alumínio, são inspecionadas rotineiramente com líquido penetrante fluorescente.
  • O histórico da peça é registrado digitalmente para rastreabilidade completa.

2. Siderurgia e Metalurgia

  • Altas temperaturas e tensões mecânicas aceleram a degradação.
  • A inspeção com partículas magnéticas revela trincas em cilindros, rolos e eixos ainda em linha de produção.
  • Manutenções podem ser planejadas sem interromper o processo produtivo.

3. Geração de Energia (Hidrelétricas, Termelétricas, Eólicas)

  • Turbinas, dutos e pás precisam de inspeção periódica.
  • Sensores detectam vibrações ou ruídos anormais.
  • ENDs confirmam a falha antes que haja risco de colapso.

4. Ferrovias

  • Trilhos e eixos são sujeitos a esforço cíclico.
  • A manutenção preditiva permite programar substituições antes que surjam rupturas.
  • A Metal-Chek fornece kits portáteis para inspeções de campo rápidas e eficazes.

5. Indústria Naval e Offshore

  • Ambientes agressivos com salinidade, umidade e variações térmicas.
  • ENDs são aplicados em soldas estruturais, válvulas, cascos e passagens de cabos.
  • A utilização de partículas e líquidos específicos para ambientes marítimos garante precisão mesmo sob condições adversas.

A Importância Estratégica dos ENDs na Indústria e Comércio

Empresas da indústria e comércio que integram ENDs ao seu processo de manutenção preditiva colhem resultados expressivos: menor tempo de parada, maior controle de qualidade, segurança jurídica e competitividade de mercado.

Além dos benefícios técnicos, os ensaios não destrutivos contribuem para:

  • Atender exigências regulatórias (INMETRO, ANP, ANAC, entre outras);
  • Alinhar-se aos padrões de ESG e sustentabilidade;
  • Evitar multas e perdas por falhas não detectadas;
  • Fortalecer a imagem da marca como sinônimo de qualidade e inovação.

A Metal-Chek, com mais de 40 anos de mercado, participa diretamente dessa evolução, oferecendo suporte técnico, treinamentos e soluções completas adaptadas a cada segmento industrial.

A integração entre manutenção preditiva e ensaios não destrutivos é uma tendência irreversível. Na era da indústria 4.0, a capacidade de prever, detectar e corrigir falhas antes que causem danos é o diferencial que separa empresas eficientes de empresas vulneráveis.

Métodos como o líquido penetrante e as partículas magnéticas são aliados indispensáveis da inspeção técnica, viabilizando uma produção segura, econômica e sustentável. Com os produtos da Metal-Chek, essa jornada se torna ainda mais confiável e assertiva.

Seja qual for o seu segmento — energia, transporte, metalurgia ou aeroespacial —, investir em ENDs é investir em excelência.

A integração entre manutenção preditiva e ensaios não destrutivos representa o caminho mais eficaz para a excelência operacional na era da indústria 4.0. A capacidade de antecipar falhas com precisão, tomar decisões baseadas em dados e garantir a segurança estrutural dos ativos é o novo diferencial competitivo.

A Metal-Chek contribui diretamente com essa evolução ao fornecer produtos confiáveis, normatizados e adaptados às realidades do setor industrial. Seja na soldagem, na inspeção de peças críticas ou no monitoramento contínuo de estruturas, a presença dos ENDs potencializa a inteligência da manutenção preditiva.

Invista em tecnologia, invista em segurança, invista em previsibilidade. Conte com a Metal-Chek.

Gostou do conteúdo?
Saiba mais em: www.metalchek.com.br

Caso ainda tenha restado dúvidas, entre em contato com nossa equipe técnica. Será um grande prazer poder te ajudar!

Siga-nos no Instagram: @metalchek

Entre em contato em: (11) 3515-5287

Partículas Magnéticas

Inspetores de Ensaios Não Destrutivos: Compromisso com Segurança e Excelência

No dia de hoje, 27 de março, celebramos o Dia do Inspetor de Ensaios Não Destrutivos (END), uma data especial para reconhecer o trabalho essencial desses profissionais que garantem a segurança e a qualidade em diversos setores da indústria. Destacaremos os principais tópicos relacionados à profissão e a sua importância estratégica para a sociedade.

Ensaios Não Destrutivos

Ensaios Não Destrutivos são técnicas que permitem avaliar materiais, componentes e estruturas sem causar danos. Por meio de métodos avançados, como ultrassom, radiografia, partículas magnéticas e líquidos penetrantes, os inspetores com seu importantíssimo papel conseguem detectar falhas, fissuras e irregularidades, assegurando que os produtos e sistemas estejam em conformidade com os padrões de segurança e desempenho.

O Papel dos Inspetores END

Os inspetores END têm um papel crucial na prevenção de acidentes e na melhoria da qualidade. Eles realizam ensaios meticulosos, interpretam resultados e, muitas vezes, são responsáveis por tomar decisões importantes para o funcionamento seguro de equipamentos e infraestruturas. Além da técnica, esses profissionais precisam de amplo conhecimento das normas e regulamentações, além de habilidades como atenção aos detalhes e pensamento crítico.

Conteúdo do artigo

Para se tornar um inspetor de ensaios não destrutivos (END), o grau e os estudos necessários podem variar dependendo do nível de certificação desejado e das normas do país ou indústria. Em geral, há diferentes níveis de certificação, como Nível 1, Nível 2 e Nível 3, cada um exigindo um conjunto específico de qualificações.

Formação Básica

Embora não haja um curso superior específico para ensaios não destrutivos, é comum que os inspetores tenham formação técnica ou superior em áreas relacionadas, como:

  • Engenharia
  • Física
  • Química
  • Havendo também uma pós graduação me Engenharia de soldagem e inspeção.

Certificações

As certificações são indispensáveis para atuar como inspetor de END. Elas certificam que o profissional domine o conhecimento teórico e prático necessário para a função. Alguns dos sistemas de certificação mais conhecidos incluem:

  • ASNT (American Society for Nondestructive Testing): Certificações de Nível 1, Nível 2 e Nível 3.
  • ISO 9712: Certificação internacional amplamente aceita
  • ABENDI (Associação Brasileira de Ensaios Não Destrutivos): Certificações no Brasil.
  • CETRE

Cada nível de certificação demanda:

  • Treinamento Específico: Cursos que abrangem teoria e prática dos métodos de END, como ultrassom, radiografia e líquidos penetrantes.
  • Experiência Profissional: Horas de trabalho comprovadas em ensaios não destrutivos.
  • Exame de Certificação: Avaliações teóricas e práticas para confirmar a competência técnica.

Habilidades Necessárias

  • Além da formação e certificação, o inspetor de END precisa desenvolver:
  • Conhecimento aprofundado das normas técnicas (como ASTM, ASME e ISO).
  • Habilidades analíticas e atenção aos detalhes.
  • Capacidade de interpretar e reportar resultados com precisão.
  • Atualização constante com novas tecnologias e técnicas.

Seguindo esse caminho, os profissionais podem alcançar níveis altos de especialização, como o Nível 3, que permite a gestão de projetos e equipes, além de certificação de procedimentos.

Desafios e Aprendizado Contínuo

O setor de END é dinâmico, e os inspetores enfrentam desafios constantes, como acompanhar avanços tecnológicos, novas normas e a complexidade crescente dos materiais e equipamentos. Para se destacarem, os profissionais precisam investir em aprendizado contínuo, participando de treinamentos, certificações e eventos que promovam a troca de experiências e o aprimoramento técnico.

A relevância dos inspetores END vai além do técnico, eles são os responsáveis pela garantia de integridade e da segurança das indústrias. Seu trabalho preserva vidas, evita acidentes e assegura a qualidade dos produtos que utilizamos diariamente, desde automóveis até estruturas de grandes edificações.

No Dia do Inspetor de Ensaios Não Destrutivos, é fundamental reconhecer o esforço e a dedicação desses profissionais. Que esta data seja um convite para celebrar suas conquistas, inspirar novos talentos e reforçar a importância de sua atuação para a sociedade.

A Metal-Chek, em homenagem a esse dia tão importante, está promovendo um evento imperdível que ocorrerá no dia 02 de abril às 19 horas, totalmente gratuito e via Google Meet. O Webinar: Bate-Papo entre Inspetores irá proporcionar um espaço para troca de experiências, discussão de desafios e compartilhamento de conhecimentos entre profissionais da área de Ensaios Não Destrutivos (END).

Participe e aproveite esta oportunidade única para aprender, se conectar com outros inspetores e celebrar a importância desta profissão essencial para a segurança e qualidade nas indústrias.

Translate
