Supermagna WD 55: partícula magnética branca via seca
Desenvolvida para inspeções por Partículas Magnéticas sob luz visível, a WD 55 reúne contraste, sensibilidade e aplicação em uma ampla faixa de temperatura.
Em uma inspeção por Partículas Magnéticas, a visualização das indicações está diretamente relacionada à combinação entre magnetização adequada, características das partículas, condições da superfície, iluminação e técnica empregada. Por isso, a escolha do produto não deve ser tratada como um detalhe: ela integra o conjunto de fatores que contribui para a confiabilidade do ensaio.

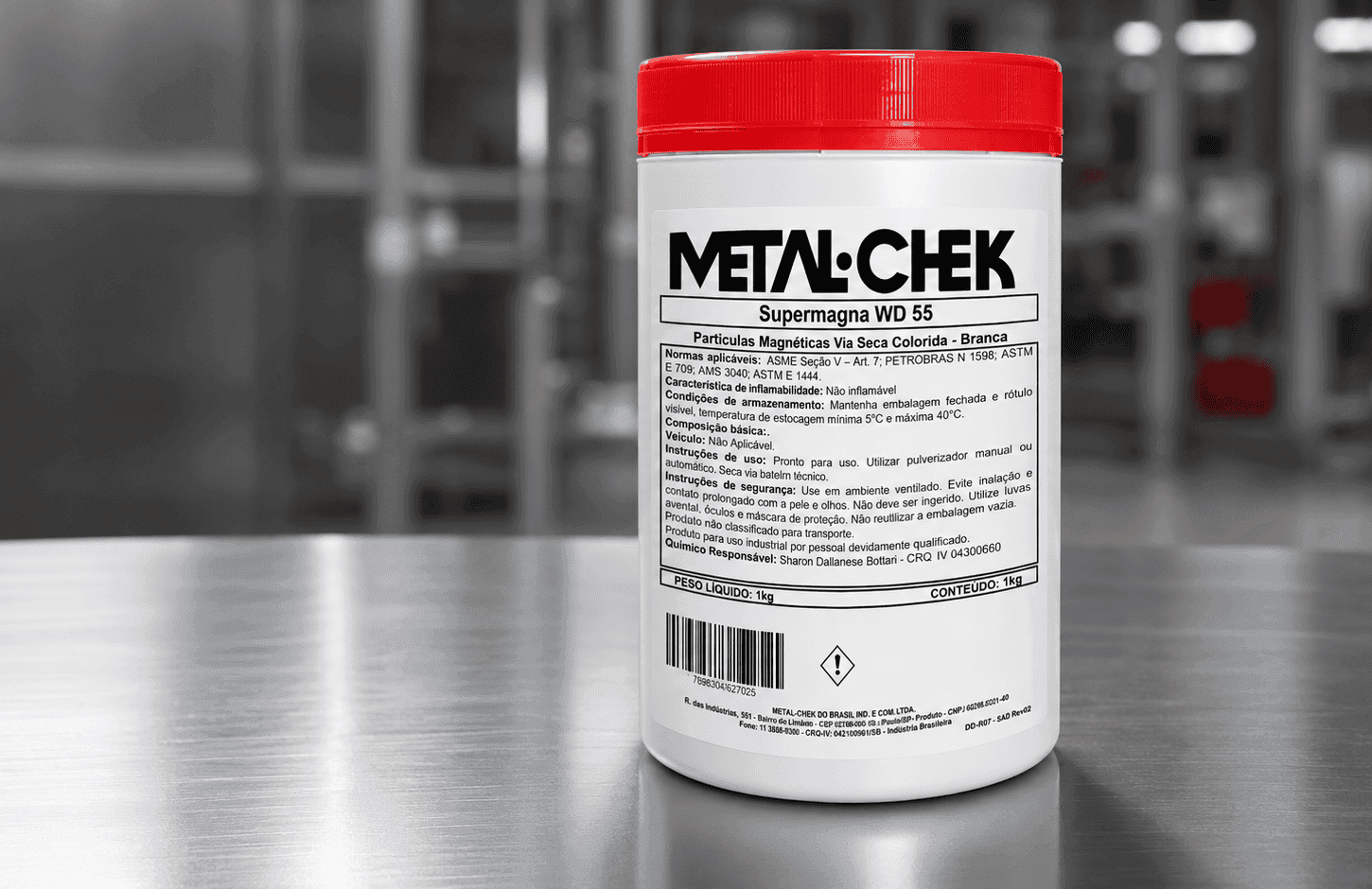

A Supermagna WD 55 é uma partícula magnética branca, em pó, pronta para uso pelo método via seca e observação sob luz visível. Integrante da linha Supermagna Metal-Chek, pode ser utilizada na detecção de descontinuidades superficiais e subsuperficiais em materiais ferromagnéticos, conforme as características e os parâmetros definidos para cada inspeção.
O que é a Supermagna WD 55?
A WD 55 faz parte da linha Supermagna Metal-Chek e é fornecida na forma de pó seco branco, pronta para uso. Durante o ensaio, as partículas se movimentam sobre a superfície magnetizada se acumulando nas regiões em que existe campo de fuga associado a uma descontinuidade.
A coloração branca favorece a observação sob luz visível quando há contraste adequado com a superfície examinada. Esse contraste, entretanto, deve ser avaliado considerando a preparação da superfície e as condições de observação.
Aplicação por via seca
Na aplicação por via seca, as partículas em pó são distribuídas diretamente sobre a superfície da peça com um borrifador próprio para essa finalidade, enquanto a região é submetida ao campo gerado pelo equipamento magnetizante. Diferentemente da via úmida, as partículas não ficam suspensas em água ou óleo.
A formação e a visualização das indicações são influenciadas pela distribuição das partículas, pela intensidade e direção do campo magnético, pelas condições de iluminação e pelas características da peça. Por isso, a escolha da via de aplicação deve considerar a geometria e as condições da superfície, a temperatura, o tipo de descontinuidade de interesse e os critérios estabelecidos para o ensaio.
Aplicação em temperaturas de até 400 °C
A Supermagna WD 55 pode ser aplicada em temperaturas de até 400 °C. Essa característica amplia as possibilidades de uso do produto em inspeções nas quais a temperatura da superfície precisa ser considerada na seleção dos materiais de ensaio.
O limite térmico do produto, porém, não define sozinho a viabilidade da inspeção. Equipamentos, acessórios, técnica de magnetização, segurança operacional e demais variáveis do processo também precisam ser compatíveis com a temperatura.
Granulometria e sensibilidade
A granulometria é uma das propriedades relacionadas ao comportamento das partículas durante o ensaio. A WD 55 atende aos requisitos da AMS 3040 quanto ao tamanho das partículas: mais de 98% passam pela malha nº 80, correspondente a 180 µm, e o tamanho médio é de aproximadamente 80 µm.
A sensibilidade é verificada conforme a SAE AS5282. Nas condições de ensaio estabelecidas pela referência, o produto apresenta resultado de oito linhas no anel, utilizando condutor de cobre de 25 mm de diâmetro e corrente retificada de 2.500 A.
Em quais aplicações a WD 55 pode ser utilizada?
A Supermagna WD 55 pode ser utilizada na inspeção de componentes soldados, tubulações, tanques, máquinas e equipamentos. Como o ensaio por Partículas Magnéticas se aplica a materiais ferromagnéticos, é indispensável confirmar previamente a compatibilidade do material.
A indicação de um produto para determinada categoria de componente não substitui a análise técnica da aplicação. A seleção deve considerar, entre outros fatores:
• Material e geometria da peça;
• Condição e coloração da superfície;
• Tipo e localização das descontinuidades de interesse;
• Técnica e direção de magnetização;
• Temperatura da superfície;
• Nível de iluminação disponível;
• Procedimento, normas e critérios de aceitação.
* Pode ser utilizada com o Contraste 104 ou 104C.
Especificações atendidas
A WD 55 atende às especificações ASTM E3024, ASME SE-709, AMS 3040, ISO 9934, ABNT NBR NM 342 e PETROBRAS N-1598.
A confiabilidade começa pela seleção correta
A Supermagna WD 55 oferece uma solução nacional para inspeções por Partículas Magnéticas via seca, com visualização sob luz visível e faixa de aplicação de até 400 °C. Sua coloração branca, granulometria controlada e sensibilidade verificada contribuem para a formação de indicações definidas quando o produto é utilizado nas condições adequadas.
Mais do que escolher uma partícula, é necessário avaliar todo o sistema de inspeção. Produto, técnica de magnetização, iluminação, condição da superfície e profissional qualificado precisam atuar em conjunto. Em END, resultado confiável não nasce de uma variável isolada.
