A Importância da Compatibilidade Química em Ensaios Não Destrutivos

Nos Ensaios Não Destrutivos (END), a compatibilidade entre os produtos é um dos fatores mais críticos para garantir resultados precisos.
Em métodos como o Ensaio por Líquido Penetrante (LP), cada etapa — limpeza prévia, penetração, remoção e revelação — depende de uma formulação química específica e controlada.

Misturar produtos de diferentes fabricantes, ainda que da mesma categoria, pode impactar diretamente a sensibilidade do ensaio.

Todos os materiais empregados em um ensaio devem ser quimicamente compatíveis e, preferencialmente, provenientes de um mesmo fabricante.
Essa padronização assegura a rastreabilidade, a repetibilidade e a confiabilidade dos resultados, além de garantir que o conjunto foi desenvolvido e testado para atuar em equilíbrio químico sob condições controladas.

Riscos da Mistura de Produtos Diferentes em Ensaios Não Destrutivos

O uso de líquidos penetrantes, removedores e reveladores de diferentes marcas ou composições químicas compromete a integridade do processo.
Entre os principais riscos estão:

• Perda de contraste entre o fundo e as indicações;
• Remoção indevida do penetrante durante a limpeza;
• Reações químicas inesperadas entre solventes, pigmentos e aditivos;
• Formação de falsas indicações na leitura;

Esses fatores podem gerar falsos resultados, retrabalhos e atrasos, além de colocar em risco a confiabilidade da inspeção e a segurança operacional

Linha Metal-Chek para Ensaios por Líquido Penetrante (LP)

A linha Metal-Chek foi desenvolvida para garantir compatibilidade química completa entre todas as etapas do ensaio — limpeza prévia, penetração, remoção e revelação — assegurando desempenho estável, sensibilidade adequada e resultados reprodutíveis em qualquer aplicação industrial.

Conformidade Técnica

Os produtos da linha Metal-Chek são desenvolvidos conforme os requisitos aplicáveis das normas nacionais e internacionais e devem ser utilizados em sistema compatível e por pessoal devidamente treinado e qualificado.
A utilização conjunta dos produtos Metal-Chek assegura uniformidade de desempenho, rastreabilidade e conformidade técnica, eliminando riscos de incompatibilidade entre etapas e garantindo resultados precisos e seguros.

A compatibilidade química é o fator-chave para garantir a confiabilidade dos ensaios por líquido penetrante.

Misturar produtos de diferentes fabricantes compromete o equilíbrio químico do processo e pode gerar resultados incorretos, retrabalho e até falhas de inspeção.

Para assegurar a sensibilidade, a rastreabilidade e o desempenho conforme as normas internacionais, é indispensável utilizar todos os produtos do mesmo sistema e fabricante, seguindo rigorosamente as orientações do fabricante e do procedimento aplicável.

Compatibilidade é confiabilidade — use o sistema Metal-Chek completo e garanta resultados precisos.

Continue Aprendendo com a Metal-Chek

Explore outros artigos técnicos em nosso blog.
Conheça nossa linha completa de produtos LP e PM, desenvolvidos conforme ASTM, ISO, ASME, NM e PETROBRAS.
Fale com nossos consultores técnicos e encontre a solução ideal para o seu processo de inspeção.
Siga nossa página no Instagram: @metalchek

Nos Ensaios por Líquido Penetrante (LP), o revelador tem papel essencial: é ele quem torna visíveis as indicações de descontinuidades. Sua função é formar uma camada fina e uniforme sobre a superfície limpa e seca, atuando por ação capilar inversa — promovendo o retorno do penetrante retido nas descontinuidades para a superfície, onde se forma a indicação visível para avaliação sob luz branca / visível (para penetrantes visíveis) ou ultravioleta UV-A (para penetrantes fluorescentes), permitindo uma avaliação clara e confiável.

Mais do que um simples produto, o revelador é parte determinante da sensibilidade e confiabilidade do ensaio. Por isso, compreender suas variações e aplicações é fundamental para uma inspeção eficiente e conforme as normas técnicas.

Tipos de Revelador e Suas Diferenças

Os reveladores são classificados conforme sua forma, e a escolha correta depende do tipo de penetrante e do ambiente de inspeção.

A seguir, as principais categorias:

1. Revelador Seco

O revelador seco é composto por pó fino, forma uma película leve e absorvente. É aplicado sobre a superfície seca após a remoção do penetrante.

• Aplicação: por imersão, câmara de pó, spray eletrostático ou pulverização.
• Vantagens: alta sensibilidade e ausência de solventes; ideal para penetrantes fluorescentes.
• Produto Metal-Chek: D72 Revelador em Pó, pronto para uso, não inflamável e de fácil remoção.

2. Revelador Aquoso

Revelador preparado em solução de aquosa, que forma uma película branca uniforme após a secagem.

• Aplicação: por imersão ou pulverização.
• Vantagens: cobertura homogênea, fácil dispersão e controle da concentração.
• Produto Metal-Chek: D76 Revelador Aquoso Solúvel, diluído de 15 a 60 g/L de água, indicado para uso com penetrantes fluorescentes.

3. Revelador Não Aquoso

Consiste em partículas brancas finas suspensas em solvente, formando um fundo branco opaco e de alto contraste. É o tipo mais comum em campo, especialmente em inspeções com penetrantes visíveis.

• Aplicação: em camada fina e uniforme, por pulverização (aerossol ou pistola de ar comprimido).
• Vantagens: secagem rápida, excelente contraste e fácil remoção.
• Produto Metal-Chek: D70 Revelador Não Aquoso, disponível em versão granel (5L) e D70 (HI) em aerossol propelente hidrocarboneto, ambos adequados para penetrantes fluorescentes e visíveis.
• Temperatura de uso: 10 a 52 °C.

Boas Práticas de Aplicação (para todos os tipos)

• Aplicar o revelador em camada fina e uniforme, evitando excessos que possam mascarar indicações.
• Aguardar a secagem antes da inspeção.
• Utilizar produtos dentro da validade e armazenados conforme recomendações de temperatura e ventilação.
• Inspecionar sob iluminação adequada — luz branca ≥ 1076 lux para penetrantes visíveis ou UV-A ≥ 1000 µW/cm² e luz ambiente ≤ 21 lux para penetrantes fluorescentes.

Aviso Técnico

Este conteúdo tem caráter educativo.
A seleção do tipo de revelador, os parâmetros de aplicação e os cuidados operacionais devem seguir um procedimento qualificado e aprovado por um Inspetor Nível 3.

A escolha do revelador adequado impacta diretamente na sensibilidade e confiabilidade do ensaio por líquido penetrante.
Cada tipo — seco, aquoso ou não aquoso — apresenta características específicas que devem ser selecionadas conforme o tipo de penetrante, as condições de inspeção e o nível de sensibilidade requerido. A escolha correta potencializa a qualidade do END e garante decisões técnicas mais assertivas.

Revelar o invisível exige precisão — escolha produtos Metal-Chek.
Solução em ensaios não destrutivos.

Continue aprofundando seus conhecimentos: explore outros artigos técnicos no blog da Metal-Chek.

Conheça nossa linha completa de produtos LP e PM

Fale com nossos consultores técnicos e descubra a melhor solução para o seu processo de inspeção.

Siga a Metal-Chek no Instagram: @metalchek

Na inspeção industrial, a fluorescência em ensaios não destrutivos (END) é uma tecnologia que amplia significativamente a sensibilidade e a precisão visual.

Aplicada em métodos como Líquido Penetrante (LP), Partículas Magnéticas (PM) e Detecção de Vazamentos (DV), essa técnica permite identificar descontinuidades mínimas e microvazamentos invisíveis a olho nu. O resultado é maior segurança, confiabilidade e desempenho operacional.

O que é a fluorescência

A fluorescência é um fenômeno óptico no qual certas substâncias absorvem energia da luz ultravioleta (UV-A) e a reemitem na forma de luz visível.
Nos ensaios não destrutivos (ENDs), esse princípio físico é utilizado para ampliar o contraste das indicações em peças metálicas e não metálicas, facilitando a identificação de falhas superficiais ou sub-superficiais.

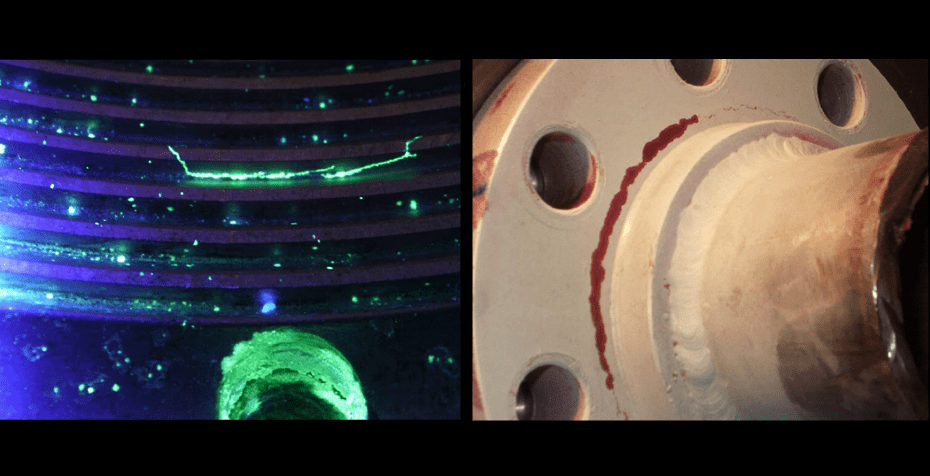

Quando a luz UV-A (365 nm) incide sobre o material inspecionado, as partículas ou corantes fluorescentes reagem emitindo luz intensa — normalmente em tons verdes, amarelos ou alaranjados. Assim, as descontinuidades tornam-se claramente visíveis, mesmo em áreas de difícil acesso.
O resultado é um ensaio altamente sensível, preciso e visualmente nítido, que permite decisões rápidas e confiáveis.

Aplicações da fluorescência nos métodos END

1. Ensaio por Líquido Penetrante (LP)

O método LP fluorescente (Tipo I) é indicado para detectar descontinuidades abertas à superfície, como trincas, poros, falta de fusão e outras falhas que possam comprometer a integridade de um componente.

Após a limpeza e a aplicação do penetrante, remove-se o excesso e aplica-se o revelador. Sob luz UV-A, o líquido remanescente nas descontinuidades emite uma fluorescência intensa, revelando as indicações com clareza.

Entre as principais vantagens está a versatilidade de aplicação.
O método pode ser utilizado em materiais metálicos e não metálicos, sejam magnéticos ou não magnéticos, como alumínio, magnésio, aços inoxidáveis austeníticos e titânio.
Também pode ser aplicado em cerâmicas, vidros e alguns tipos de plásticos, desde que sejam materiais não porosos.

Produtos Metal-Chek:

• FP-91 e FP-91 HI – Penetrantes laváveis à água, Tipo I – Método A, Nível 2, ideais para inspeções que requerem uma maior sensibilidade.

Compatíveis com reveladores D70, D72 e D702.

2. Ensaio por Partículas Magnéticas (PM)

Nos materiais ferromagnéticos, a fluorescência potencializa a detecção de descontinuidades superficiais e sub-superficiais.
As partículas magnéticas fluorescentes se acumulam nas regiões de fuga do campo magnético, formando indicações visíveis sob luz UV-A.
Para que o ensaio por partículas magnéticas seja eficaz, é indispensável que a peça seja magnetizada.
A aplicação de um campo magnético — circular, longitudinal ou combinado — cria linhas de fluxo magnético no material.

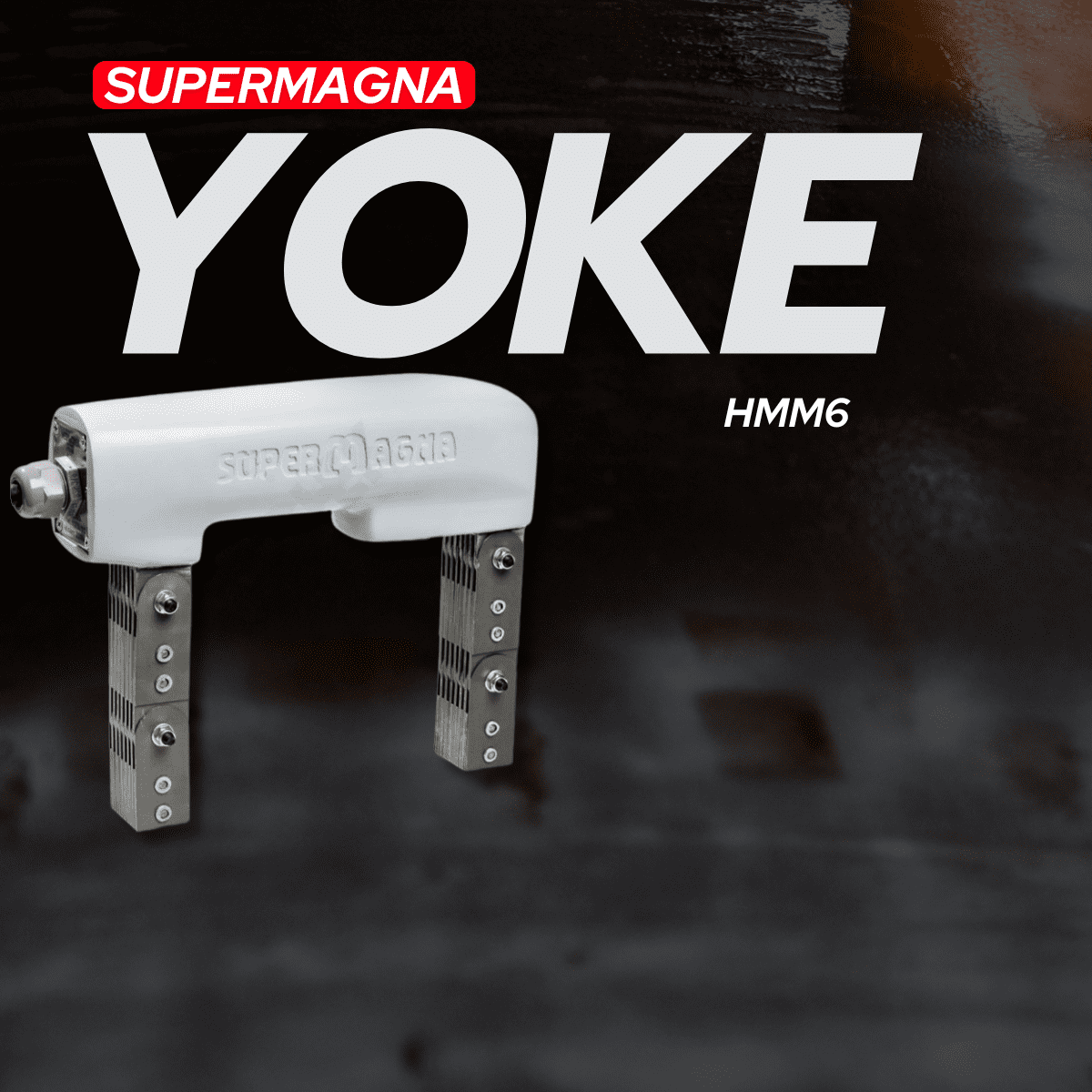

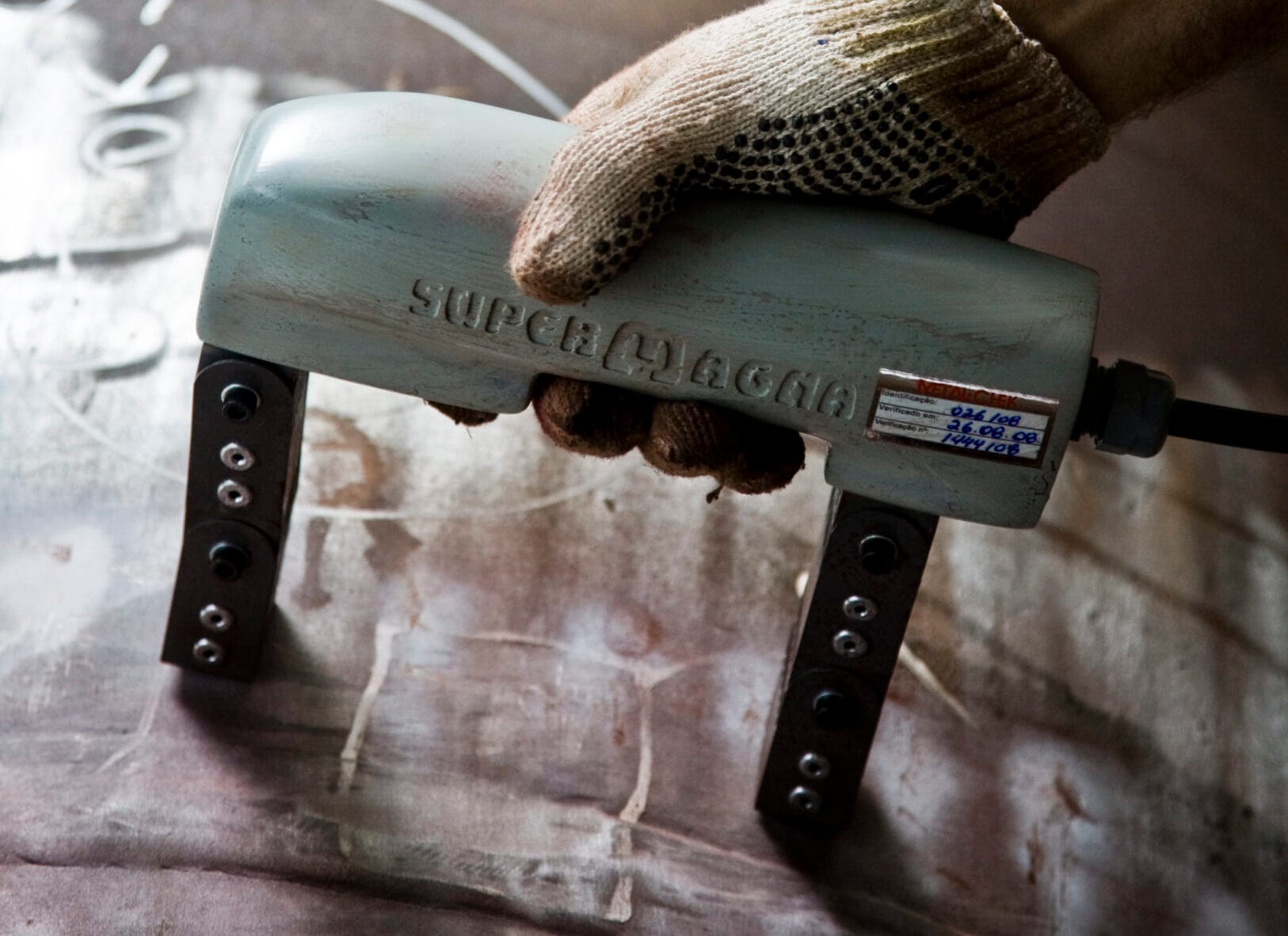

A Metal-Chek oferece o Supermagna Yoke HMM6, yoke eletromagnético de corrente alternada (CA), desenvolvido para ensaios visíveis e fluorescentes. O equipamento proporciona campo magnético estável, alta mobilidade, sendo amplamente utilizado em inspeções industriais, petroquímicas e de manutenção preditiva.

Produtos Metal-Chek:

• Supermagna LY 800 – Partícula magnética via seca fluorescente de alta sensibilidade.
• Supermagna LY 2000, LY 2000 V, LY 3000 e LY 3000 V – Partículas magnéticas em pó via úmida, fluorescentes, aplicáveis com veículos OMC 10 MMS (óleo) ou BC 502 SN + água.
• Supermagna CLY 2000 V O MMS BP / CLY 3000 O MMS BP / V O MMS BP – Banhos prontos via úmida (óleo), com alta mobilidade e contraste.
• Supermagna DLY 2000 – Partícula magnética via úmida dispersível em água.
• Supermagna CRL 265 AG/SN – Concentrado dual (fluorescente/visível), aplicável sob luz visível (branca) ou UV-A em ambientes até 1000 lx.

3. Detecção de Vazamentos (Leak Testing)

Nos testes de estanqueidade, os aditivos fluorescentes permitem visualizar microvazamentos em sistemas hidráulicos, pneumáticos e de lubrificação.
Sob luz UV-A, mesmo os menores vazamentos tornam-se visíveis, possibilitando reparos imediatos e prevenindo falhas críticas.

Produtos Metal-Chek:

• Oil-Glo Ultra SPI Series
  • SPI-OGG (Verde), SPI-OGB (Azul) e SPI-OGW (Branco) — Detectores fluorescentes para fluidos oleosos.
  • Não inflamáveis, não alteram as propriedades dos fluidos e possuem certificação NSF.
• Water-Glo Ultra SPI Series – Corantes fluorescentes verdes (WGG) e azuis (WGB) para sistemas aquosos.

Equipamentos de Iluminação UV-A

Para ensaios fluorescentes, é essencial utilizar fontes de luz UV-A (365 nm) com intensidade mínima de 1000 µW/cm² na superfície examinada, conforme normas técnicas de END.
Essa intensidade garante contraste adequado e leitura precisa das indicações.

Benefícios da fluorescência em END

A aplicação correta da fluorescência traz vantagens técnicas expressivas:

• Alta sensibilidade visual, revelando pequenas descontinuidades.
• Maior contraste e nitidez das indicações.
• Aplicação segura e versátil em diferentes métodos e materiais.
• Conformidade técnica com normas nacionais e internacionais.
• Redução de retrabalho e falhas operacionais.

Além disso, a fluorescência melhora a confiabilidade dos resultados e fortalece o controle de qualidade em inspeções críticas.

A fluorescência em ensaios não destrutivos é uma tecnologia essencial que eleva o padrão de precisão, segurança e confiabilidade nas inspeções industriais.
Ao aplicar essa técnica em LP, PM e DV, obtém-se visualização ampliada, alta sensibilidade e resultados imediatos, reduzindo falhas e garantindo confiabilidade operacional.

Com a linha completa de produtos Metal-Chek — que inclui penetrantes e partículas fluorescentes a aditivos para vazamentos e equipamentos de magnetização e iluminação UV-A —, sua inspeção industrial atinge novos níveis de qualidade e conformidade técnica.

Veja além do visível — tecnologia fluorescente Metal-Chek.
Solução em Ensaios Não Destrutivos

Fale com nossos especialistas
E nos siga em @metalchek

Nos ensaios por Partículas Magnéticas (PM), o contraste correto entre a superfície e as partículas magnéticas é o que garante a visibilidade das indicações e a precisão dos resultados.
Mais do que um produto, o Supermagna Contraste 104 Metal-Chek em Ensaios por Partículas Magnéticas representa a aplicação prática do conceito de contraste em inspeções visíveis, atendendo aos requisitos das normas ASTM E709, NM 342 e PETROBRAS N-1598.

Função do Supermagna Contraste 104 em Ensaios por Partículas Magnéticas

O Supermagna Contraste 104 em Ensaios por Partículas Magnéticas tem a função de criar um fundo branco uniforme na superfície da peça ou área de inspeção, sobre o qual as partículas magnéticas coloridas (método visível, geralmente pretas ou vermelhas) se acumulam, tornando as indicações de descontinuidades mais visíveis sob luz ambiente. O fundo branco e uniforme, aumenta a diferença visual entre a peça e as partículas acumuladas sobre possíveis descontinuidades superficiais.

Sem o contraste adequado, pequenas indicações podem passar despercebidas, reduzindo a sensibilidade do ensaio e comprometendo a confiabilidade dos resultados.

Em resumo, o Supermagna Contraste 104:

• Forma fundo branco de alta refletividade, ideal para ensaios visíveis;
• Aumenta o contraste óptico entre superfície e partículas magnéticas;
• Facilita a interpretação visual das indicações pelo inspetor;
• Contribui diretamente para a reprodutibilidade e padronização dos ensaios PM.

Quando utilizar o Supermagna Contraste 104

O Supermagna Contraste 104 é indicado para ensaios por partículas magnéticas coloridas (método visível), conduzidos sob iluminação visível com intensidade mínima de 1076 lux, conforme estabelecem as normas ASTM E709, NM 342 e PETROBRAS N-1598.

Cuidados na aplicação e remoção

Afim de garantir um desempenho ideal e evitar interferências no resultado, recomenda-se:

1. Preparação da superfície

A área a ser inspecionada deve estar seca, limpa e livre de óleo, graxa, tinta ou carepa.
Recomenda-se uma limpeza prévia com E59 Metal-Chek, assegurando uma superfície perfeitamente preparada para receber o Supermagna Contraste 104.

2. Aplicação uniforme

O Supermagna Contraste 104 deve ser aplicado em camada fina e uniforme, evitando excesso.
Camadas muito espessas comprometem a sensibilidade do ensaio.

3. Secagem

Aguarde a secagem completa antes da aplicação das partículas magnéticas.
A superfície deve apresentar aspecto uniforme, opaco e sem brilho.

4. Remoção

Após o ensaio, o Supermagna Contraste 104 pode ser removido com removedor, como o E59 ou TMC 10 Metal-Chek, garantindo uma limpeza completa sem danificar a superfície.

Por que escolher o Supermagna Contraste 104 Metal-Chek

O Supermagna Contraste 104 Metal-Chek foi desenvolvido para profissionais que buscam precisão e desempenho em ensaios por partículas magnéticas.

Principais benefícios:

• Alta cobertura e secagem rápida, otimizando o tempo de inspeção;
• Camada aderente e uniforme, respeitando os limites de espessura;
• Contraste óptico intenso, que evidencia até as menores indicações;
• Compatibilidade com as partículas magnéticas coloridas Supermagna BW 333, RW 222, SBW 333/O, SRW 222/O e YD 404.

Aviso técnico

Este conteúdo tem caráter educativo. A aplicação dos métodos e parâmetros de ensaio deve seguir um procedimento qualificado e aprovado por um Inspetor Nível 3.

Excelência Metal-Chek

O Supermagna Contraste 104 é mais do que um produto de apoio:
é um elemento técnico essencial para garantir qualidade, sensibilidade e segurança nos ensaios visíveis por partículas magnéticas.

Utilizar o Supermagna Contraste 104 Metal-Chek significa investir em padrão, precisão e confiabilidade, pilares fundamentais para quem busca excelência em Ensaios Não Destrutivos.

“Precisão é visibilidade — garanta resultados confiáveis com o Supermagna Contraste 104 Metal-Chek.”

Fale com nossos especialistas
E nos siga em @metalchek

Entenda como o tubo decantador tipo “pera” contribui para a precisão e reprodutibilidade no controle de concentração de partículas magnéticas (PM), em conformidade com as normas técnicas aplicáveis.

O papel do tubo decantador tipo pera

O ensaio por partículas magnéticas (PM) é amplamente utilizado para detectar descontinuidades superficiais e subsuperficiais em materiais ferromagnéticos.
Nos ensaios via úmida, a concentração adequada das partículas magnéticas no banho é determinante para a sensibilidade e repetibilidade dos resultados.

Um detalhe técnico faz toda a diferença: o uso do tubo decantador tipo “pera”, acessório essencial para medir a concentração do banho com precisão, rapidez e rastreabilidade.

Supermagna Tubo Decantador Tipo Pera: o que é e como funciona

O Supermagna Tubo Decantador tipo “pera” é um acessório auxiliar utilizado para determinar a quantidade de partículas magnéticas por volume de fluido na suspensão utilizada no ensaio via úmida. Com escala graduada, permite a leitura do volume de partículas decantadas após um período de repouso.

Existem dois modelos principais, desenvolvidos conforme o tipo de partícula:

• Supermagna Tubo Decantador com fundo de escala de 0,1 ml (escala fina): indicado para partículas coloridas;
• Supermagna Tubo Decantador com fundo de escala de 0,05 ml (escala mais sensível): indicado para partículas fluorescentes.

Principais aplicações:

• Verificação da concentração adequada do banho de partículas magnéticas antes da execução do ensaio;
• Avaliação dos níveis de contaminação do banho durante o uso.

Por que o controle de concentração é essencial

Com o uso contínuo, o banho de partículas magnéticas pode sofrer alterações que comprometem diretamente a confiabilidade dos resultados. Entre as principais causas estão:

• Evaporação da fase líquida;
• Decantação natural das partículas;
• Contaminação por óleo, sujeira ou resíduos metálicos.

Essas variações podem afetar a sensibilidade do ensaio:

• Excesso de partículas: gera indicações falsas e aumenta o ruído de fundo;
• Baixa concentração: reduz a visibilidade e dificulta a detecção de descontinuidades reais.

Além do controle adequado, a qualidade das partículas magnéticas utilizadas é fator determinante para o desempenho do ensaio.

As partículas magnéticas Metal-Chek são desenvolvidas com formulações específicas para atender aos requisitos normativos.

Como usar corretamente o Supermagna Tubo Decantador tipo “pera”

O uso do Supermagna Tubo Decantador tipo “pera” deve seguir as instruções específicas de cada produto e veículo, além das orientações do procedimento de ensaio qualificado.
De forma geral, o processo envolve a agitação da suspensão para homogeneização, o preenchimento do tubo até o volume indicado e o repouso por tempo suficiente para que as partículas se depositem por gravidade.

Após o período definido, realiza-se a leitura do volume decantado, observando a interface entre o fluido e as partículas.
A leitura deve ser realizada de acordo com o tipo de partícula utilizada:
– Para partículas coloridas, deve-se utilizar luz visível de modo a proporcionar boa visibilidade da linha de separação entre o fluido e as partículas.
– Para partículas fluorescentes, a leitura requer o uso de luz ultravioleta (UV-A), em ambiente escurecido, conforme os requisitos estabelecidos pelas normas aplicáveis.

Os resultados obtidos servem como comparativo com os valores de referência indicados pelo fabricante das partículas magnéticas ou conforme o procedimento técnico aprovado por um Inspetor Nível 3, garantindo que o controle de concentração esteja em conformidade com as práticas estabelecidas para o ensaio.

Referências normativas

O controle de concentração com o Supermagna Tubo Decantador tipo “pera” está respaldado nas principais normas internacionais e nacionais aplicáveis aos ensaios por partículas magnéticas, como:

• ASTM E709 – Standard Guide for Magnetic Particle Testing
• NM 342 – Ensaios Não Destrutivos — Partículas Magnéticas — Detecção de Descontinuidades
• PETROBRAS N-1598 – Ensaio por Partículas Magnéticas
• ASME Seção V, Art. 7 – Magnetic Particle Examination

Boas práticas e periodicidade do controle

Para manter a estabilidade da suspensão, recomenda-se:

• Efetuar o controle de concentração diariamente (ou antes de cada turno de inspeção);
• Registrar os resultados em planilhas ou formulários de controle de qualidade;
• Renovar o banho sempre que houver contaminação visível, espuma ou variação fora dos limites definidos;
• Verificar periodicamente o estado físico do tubo decantador (trincas, sujeira ou escala ilegível).

Essas práticas contribuem para a reprodutibilidade nos ensaios e confiabilidade nos resultados, a fim de evitar retrabalhos e desperdícios.

Aviso técnico

Este conteúdo tem caráter educativo. A aplicação dos métodos e parâmetros de ensaio deve seguir um procedimento qualificado e aprovado por um Inspetor Nível 3.

Excelência Metal-Chek

Excelência em produtos para quem busca resultados confiáveis.
A Metal-Chek fornece soluções completas para Ensaios Não Destrutivos (END): partículas magnéticas, tintas de contraste, yokes, acessórios e tubos decantadores — todos desenvolvidos conforme as principais normas ASTM, ASME, NM e PETROBRAS.

Fale com nossos especialistas
E nos siga em @metalchek

Descubra as diferenças entre os métodos seco e úmido do ensaio por partículas magnéticas, suas aplicações práticas e como garantir resultados confiáveis conforme normas técnicas.

A importância do método correto nos Ensaios Não Destrutivos

O ensaio por partículas magnéticas (PM) é amplamente utilizado na indústria para detectar descontinuidades superficiais e subsuperficiais em materiais ferromagnéticos.
O método é valorizado por sua sensibilidade, rapidez e baixo custo operacional, sendo aplicado em setores como petróleo e gás, automotivo, metalúrgico e aeronáutico.

Contudo, para garantir resultados precisos, é essencial compreender as diferenças entre os métodos via seca e via úmida, já que cada um apresenta características e aplicações específicas.

Princípio do ensaio

O método de partículas magnéticas baseia-se na magnetização de um material ferromagnético.
Quando o campo magnético encontra uma descontinuidade, há a formação um campo de fuga, atraindo as partículas magnéticas e formando uma indicação sobre a superfície.

Essas partículas podem ser coloridas (visíveis sob luz branca) ou fluorescentes (visíveis sob luz UV-A), conforme as normas ASTM E709 – Standard Guide for Magnetic Particle Testing e NM 342 – Ensaios não destrutivos — Partículas Magnéticas — Detecção de Descontinuidades.

Ensaio por partículas magnéticas – método seco: praticidade e agilidade em campo

O ensaio por via seca utiliza partículas magnéticas em pó aplicadas diretamente sobre a peça durante a magnetização.
Essas partículas aderem às áreas de campo de fuga, formando indicações visíveis ao inspetor.

Características principais do método seco

• Ideal para ensaios em campo ou inspeções em grandes estruturas;
• Dispensa veículos líquidos, tornando o processo portátil e rápido;
• Adequado para superfícies ásperas, irregulares ou com geometria complexa;
• Pode ser aplicado em peças a altas temperaturas (até 180 °C).

Você sabia?

• A partícula SUPERMAGNA WD-55 da Metal-Chek pode ser utilizada até 400 °C.
• A partícula SUPERMAGNA CRL 265 AG/SN da Metal-Chek pode ser aplicada em ambientes não escurecidos, com intensidade de luz visível de até 1000 lx.

Limitações do método seco

• Menor sensibilidade que o método úmido, especialmente em pequenas descontinuidades;
• Pode gerar acúmulo irregular de partículas se não aplicado adequadamente;
• Requer experiência do inspetor para interpretação das indicações.

Ensaio por partículas magnéticas – método úmido: precisão e sensibilidade

No ensaio por via úmida, as partículas magnéticas são suspensas em água ou óleo, formando uma suspensão homogênea aplicada sobre a superfície durante a magnetização.
Essa técnica oferece maior mobilidade das partículas, resultando em melhor sensibilidade na detecção de descontinuidades.

Características principais do método úmido

• Indicado para ensaios de alta precisão;
• Possibilita o uso de partículas fluorescentes, inspecionadas sob luz UV-A;
• Requer controle rigoroso da suspensão quanto à concentração e contaminação;
• As medições são verificadas com tubo decantador tipo “pera” (ASTM E709).

Para partículas fluorescentes, a concentração ideal está entre 0,1 e 0,4 mL;
para partículas coloridas, entre 1,2 e 2,4 mL, conforme ASTM E709 e NM 342.

Limitações do método úmido

• Requer equipamentos adicionais (lanterna UV) para a técnica fluorescente;
• Demanda ambiente escurecido para a técnica fluorescente;
• Necessita maior controle de processo (concentração e contaminação).

Aviso importante:
Este artigo tem caráter educativo. A definição do método, técnica e parâmetros de ensaio deve ser realizada por um Inspetor Nível 3 em um procedimento qualificado e aprovado.

Produtos Metal-Chek em conformidade normativa

A Metal-Chek oferece soluções completas para ensaios por partículas magnéticas, desenvolvidas conforme as principais normas internacionais:

• Partículas magnéticas coloridas e fluorescentes (via seca e via úmida);
• Condicionadores para suspensão em água;
• Tintas de contraste de alta opacidade para inspeções sob luz branca;
• Yokes eletromagnéticos Supermagna HMM6, robustos, portáteis e normativamente compatíveis.

Todos os produtos são formulados para atender aos requisitos normativos, garantindo conformidade, sensibilidade e repetibilidade nos resultados.

Quando aplicar cada método de ensaio por partículas magnéticas

Os métodos seco e úmido do ensaio por partículas magnéticas são característicos e sua aplicação deve basear-se nas condições do ensaio e nos requisitos do procedimento

Independentemente do método, utilizar produtos confiáveis e de qualidade comprovada é essencial para garantir resultados consistentes e reprodutíveis — e é nesse ponto que a Metal-Chek se destaca.

Excelência em produtos para quem busca resultados confiáveis.

A Metal-Chek fornece soluções completas para END: partículas magnéticas, tintas de contraste, condicionadores e yokes eletromagnéticos, desenvolvidos conforme as principais normas ASTM, ASME, NM e PETROBRAS, garantindo segurança, precisão e conformidade técnica em cada inspeção.

Conheça a linha completa Metal-Chek

Entre em contato nossa equipe.

Siga @metalchek

A importância das normas técnicas nos Ensaios Não Destrutivos

Os Ensaios Não Destrutivos (END) são indispensáveis para garantir a integridade de equipamentos e componentes utilizados em diferentes segmentos industriais.
Entre os métodos mais aplicados estão o ensaio por líquidos penetrantes (LP) e o ensaio por partículas magnéticas (PM).

Ambos permitem identificar descontinuidades que poderiam comprometer a segurança e a performance de estruturas metálicas, soldas, eixos ou peças fundidas, etc.

Para assegurar a qualidade e padronização dos resultados, há um conjunto de normas técnicas nacionais e internacionais que estabelecem critérios de execução, materiais e condições de ensaio.

A seguir, veja quais são essas normas e o que cada uma determina de forma resumida.

Normas aplicáveis ao Ensaio por Líquidos Penetrantes (LP)

ASTM E1417 – Standard Practice for Liquid Penetrant Testing

É a principal norma internacional para o método de Líquidos Penetrantes.
Define os parâmetros essenciais para execução segura e precisa do ensaio, incluindo:

• classificação dos penetrantes (fluorescentes e coloridos);
• métodos de remoção (lavável com água, pós-emulsificável, removível com solvente);
• requisitos de iluminação e sensibilidade;
• etapas do processo, como limpeza, penetração e revelação.
• controles de processo.

ISO 3452 – Non-Destructive Testing – Penetrant Testing

A série ISO 3452 estabelece padrões internacionais, materiais e equipamentos.
Entre seus principais tópicos estão:

• Parte 1: princípios gerais;
• Parte 2: requisitos de materiais penetrantes;
• Parte 3: blocos de referência;
• Parte 4: equipamento;
• Parte 5: requisitos para ensaios por líquido penetrante a temperaturas maiores que 50 °C.

NM 334 – Ensaios não destrutivos — Líquidos penetrantes — Detecção de descontinuidades

Norma Mercosul que define os principais requisitos para inspeções por LP no contexto nacional, incluindo:

• terminologia e simbologia técnica;
• etapas de ensaio (pré-limpeza, aplicação, penetração, remoção, revelação e avaliação);
• níveis mínimos de iluminação;

ASTM E165 – Standard Practice for Liquid Penetrant Testing for General Industry

Norma que define os procedimentos e critérios gerais para o ensaio por líquidos penetrantes (LP) em aplicações industriais.
Estabelece requisitos para:

• classificação de penetrantes (fluorescentes ou coloridos);
• métodos de remoção (água, solvente ou pós-emulsificável);
• controle de iluminação, temperatura e tempo de penetração;
• verificação da sensibilidade e controle de qualidade dos produtos.

PETROBRAS N-1596

Define:

• parâmetros de ensaio e tempos mínimos/máximos de processo;
• requisitos de procedimento;
• condições de iluminação;
• classificação e rastreabilidade de produtos;
• requisitos para execução e qualificação de pessoal.

PETROBRAS N-2370

Fornece:

• orientações gerais de segurança, documentação e rastreabilidade;
• avaliação de materiais penetrantes.

ASME V – Art. 6

Parte integrante do Boiler and Pressure Vessel Code (BPVC) da ASME, define os requisitos para o ensaio por líquidos penetrantes aplicado em caldeiras, vasos de pressão e equipamentos pressurizados.
Contém:

• especificações para materiais e equipamentos;
• verificação de sensibilidade do sistema de ensaio;
• controle de processo e intervalos de inspeção;
• aceitação conforme códigos de fabricação.

Normas aplicáveis ao Ensaio por Partículas Magnéticas (PM)

ASTM E709 – Standard Guide for Magnetic Particle Testing

Principal norma internacional que rege o ensaio por partículas magnéticas.
Ela estabelece as boas práticas e diretrizes de aplicação para:

• técnicas de magnetização (yoke, eletrodos, bobina, condutor central e contato direto);
• uso de partículas coloridas e fluorescentes;
• controle de corrente elétrica e direção de campo;
• verificação da concentração de partículas e iluminação (visível e UV).

ASTM E3024 – Standard Practice for Magnetic Particle Testing for General Industry

Complementa a ASTM E709 e apresenta instruções específicas para inspeções na indústria geral.

NM 342 – Ensaios não destrutivos — Partículas magnéticas — Detecção de descontinuidades

Determina parâmetros técnicos para execução do ensaio em conformidade com padrões internacionais:

• aplicação por via seca e via úmida;
• características das partículas magnéticas e dos veículos líquidos;
• faixas de concentração recomendadas para via úmida (0,1 a 0,4 mL para fluorescentes e 1,2 a 2,4 mL para coloridas);
• controle de intensidade de iluminação para luz Visível e UV-A.

ASTM E1444 – Standard Practice for Liquid Penetrant Testing for Aerospace

Específica para o setor aeronáutico e aeroespacial, que define práticas detalhadas de ensaio por partículas magnéticas (PM).
Estabelece:

• requisitos de materiais magnéticos e veículos;
• limites de concentração e controle de banho;
• verificações de iluminação UV-A e luz branca;
• critérios rigorosos de calibração e aceitação.

PETROBRAS N-1598

Define os critérios de execução do método PM em materiais ferromagnéticos.
Aborda:

• técnicas de magnetização;
• requisitos de iluminação UV e intensidade de campo;
• procedimentos de calibração.

ASME V – Art. 7

Parte do ASME Boiler and Pressure Vessel Code, define os requisitos para o ensaio por partículas magnéticas em equipamentos pressurizados e componentes soldados.
Abrange:

• tipos de corrente elétrica e técnicas de magnetização;
• controle de intensidade do campo magnético;
• meios de detecção;
• critérios de aceitação e qualificação do sistema de ensaio.

ISO 9934 – Non-Destructive Testing – Magnetic Particle Testing

A série ISO 9934 estabelece padrões internacionais, materiais e equipamentos.
Entre seus principais tópicos estão:

• Parte 1: princípios gerais;
• Parte 2: meio de detecção;
• Parte 3: equipamento;

Importância das normas técnicas para a confiabilidade dos END

As normas que regem os métodos de líquidos penetrantes e partículas magnéticas são a base técnica que garante confiabilidade e regulamentação aos Ensaios Não Destrutivos.
Elas orientam desde o desenvolvimento de produtos até a aplicação prática no ambiente industrial, assegurando qualidade, segurança e padronização em cada inspeção.

Conhecer essas normas é essencial para quem atua com controle de qualidade, manutenção e inspeção — seja na indústria pesada, petroquímica, aeronáutica ou metalúrgica.

Aviso importante:
Este conteúdo tem caráter educativo. A aplicação dos métodos e parâmetros de ensaio deve seguir um procedimento qualificado e aprovado por um Inspetor Nível 3.

Solução em Ensaios Não Destrutivos

A Metal-Chek fornece soluções completas para END: líquidos penetrantes, partículas magnéticas, yoke e acessórios, desenvolvidos conforme as principais normas ASTM, ISO, ASME, NM, PETROBRAS, garantindo qualidade, segurança e conformidade técnica em cada inspeção.

Conheça a linha completa Metal-Chek.

Entre em contato nossa equipe.

Siga @metalchek

Descubra como a combinação Supermagna Yoke HMM6, SBW 333/O e Contraste 104 da Metal-Chek garante inspeções por partículas magnéticas mais rápidas, precisas e seguras, em conformidade com normas técnicas.

Por que a confiabilidade na inspeção é vital na indústria

Na indústria, confiabilidade significa economia e segurança. Afinal, uma descontinuidade superficial não identificada pode comprometer a operação de equipamentos críticos, gerar retrabalho, paradas não programadas e até acidentes.
Por isso, a aplicação de técnicas de Ensaios Não Destrutivos (END) é indispensável. Entre os métodos disponíveis, a inspeção por partículas magnéticas (PM) se destaca pela alta sensibilidade em materiais ferromagnéticos.

No entanto, não basta apenas ter um bom equipamento: é essencial contar também com partículas magnéticas adequadas e um contraste eficiente para garantir resultados consistentes.
É justamente aqui que entra a proposta da Metal-Chek: a combinação do Supermagna Yoke HMM6, do SBW 333/O e do Contraste 104. Juntos, esses produtos formam um sistema completo que assegura inspeções rápidas, precisas e seguras.

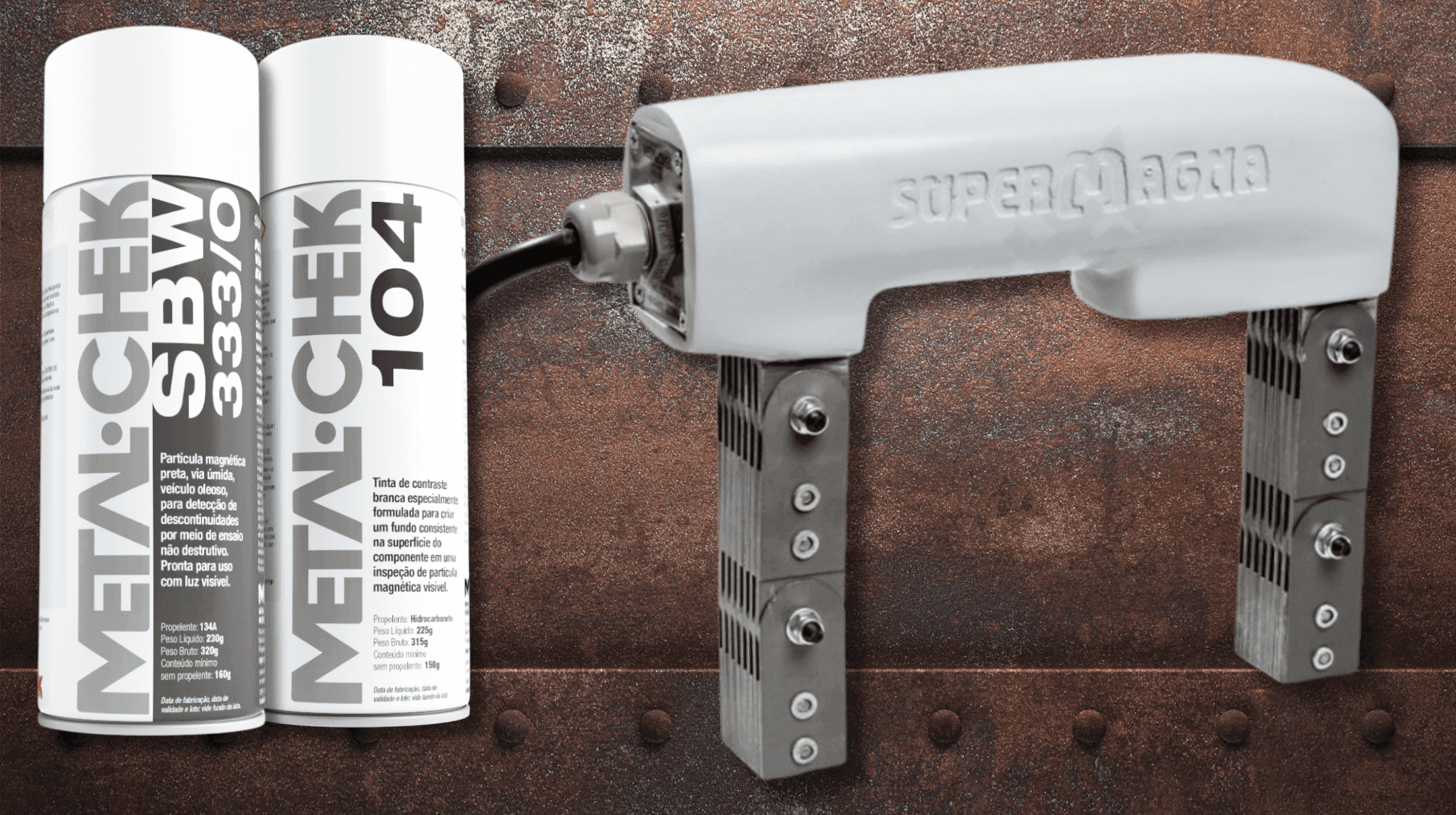

Supermagna Yoke HMM6: Potência e Robustez em Campo

O Supermagna Yoke HMM6 é um equipamento eletromagnético portátil, projetado para gerar o campo magnético (CA – Corrente Alternada) necessário à inspeção por partículas magnéticas na técnica do yoke.
Além disso, sua construção robusta o torna ideal para uso tanto em campo quanto em fábrica.

Principais características:

• Portátil e robusto – ideal para inspeções em campo e fábrica.
• Sem condução de corrente pela peça – a magnetização é realizada por campo, garantindo maior segurança.
• Aplicações – soldas, estruturas metálicas, peças fundidas e forjadas.
• Normativo – atende às principais normas nacionais e internacionais.

SBW 333/O: Partículas Magnéticas Visíveis em Suspensão Oleosa

As partículas magnéticas são responsáveis por tornar visíveis as descontinuidades presentes na peça magnetizada.

O SBW 333/O é uma suspensão oleosa para a via úmida visível, formulada para oferecer alta sensibilidade e estabilidade.

Dessa forma, garante indicações nítidas e consistentes durante o processo de inspeção.

Destaques:

• Pronto para uso.
• Excelente visualização das descontinuidades em produtos acabados.
• Alta definição das indicações sob luz visível, com ótima sensibilidade.

Contraste 104: Visibilidade Aprimorada

O Contraste 104 cria um fundo branco que realça as indicações das partículas magnéticas visíveis, garantindo máxima definição e confiabilidade na inspeção.

Em outras palavras, ele amplia a legibilidade das indicações e contribui para uma interpretação mais precisa.

Principais funções:

• Aumenta o contraste das partículas com a superfície.
• Aumento na sensibilidade do ensaio.
• Conformidade com normas técnicas.

Como Funciona a Combinação Supermagna Yoke HMM6 + SBW 333/O + Contraste 104

De forma simples e eficiente, o processo ocorre em quatro etapas:

1. Aplicação do Contraste 104 – fundo branco uniforme na área a ser inspecionada.
2. Magnetização com o Supermagna Yoke HMM6 – geração do campo magnético sobre a peça.
3. Aplicação do SBW 333/O – suspensão oleosa visível depositada na superfície magnetizada.
4. Interpretação dos resultados – as partículas se acumulam em regiões de fuga de campo, revelando descontinuidades superficiais de forma imediata.

Vantagens da Combinação Metal-Chek

• Sensibilidade elevada – maior precisão na detecção de descontinuidades superficiais.

• Rapidez operacional – indicações visíveis no momento da inspeção.

• Versatilidade de aplicação – setores como petróleo & gás, energia, metalurgia, automotivo, naval e nuclear.

Além disso, essa combinação reduz retrabalhos e aumenta a eficiência das equipes de inspeção.

Normas Técnicas de Referência

A combinação do Supermagna Yoke HMM6 + SBW 333/O + Contraste 104 atende às exigências de normas internacionais e nacionais, como:

• ASTM E709
• ASTM E3024
• ISO 9934 (1 e 2)
• NM 342
• ASME BPVC Seção V, Artigo 7
• PETROBRAS N-1598

Por que escolher a Metal-Chek

A Metal-Chek é referência nacional em soluções para Ensaios Não Destrutivos, com produtos desenvolvidos segundo rigorosos padrões de qualidade e testados em aplicações industriais reais.

Portanto, ao adotar a combinação Supermagna Yoke HMM6 + SBW 333/O + Contraste 104, sua empresa ganha em:

• Confiabilidade dos resultados.
• Rapidez na execução e interpretação.
• Segurança e eficiência operacional.

A inspeção por partículas magnéticas é um método consolidado entre os Ensaios Não Destrutivos e continua sendo essencial para garantir a integridade de componentes e estruturas metálicas. Sua eficácia, porém, depende diretamente da qualidade dos equipamentos e produtos.

Com a combinação do Supermagna Yoke HMM6, do SBW 333/O e do Contraste 104, a Metal-Chek entrega uma solução completa para a realização de Ensaios Não Destrutivos.

Dessa forma, a inspeção ganha em confiabilidade, agilidade e segurança operacional.
Essa integração garante:
• Confiabilidade e precisão nos resultados.
• Rapidez na execução e interpretação das indicações.
• Segurança e eficiência nas operações industriais.

Se o objetivo da sua empresa é elevar o padrão de inspeção e fortalecer a confiabilidade dos processos, conte com a Metal-Chek.

Metal-Chek – referência em soluções para Ensaios Não Destrutivos.

Fale com nossos especialistas e tire suas dúvidas.

Acompanhe nossas novidades em: @metalchek

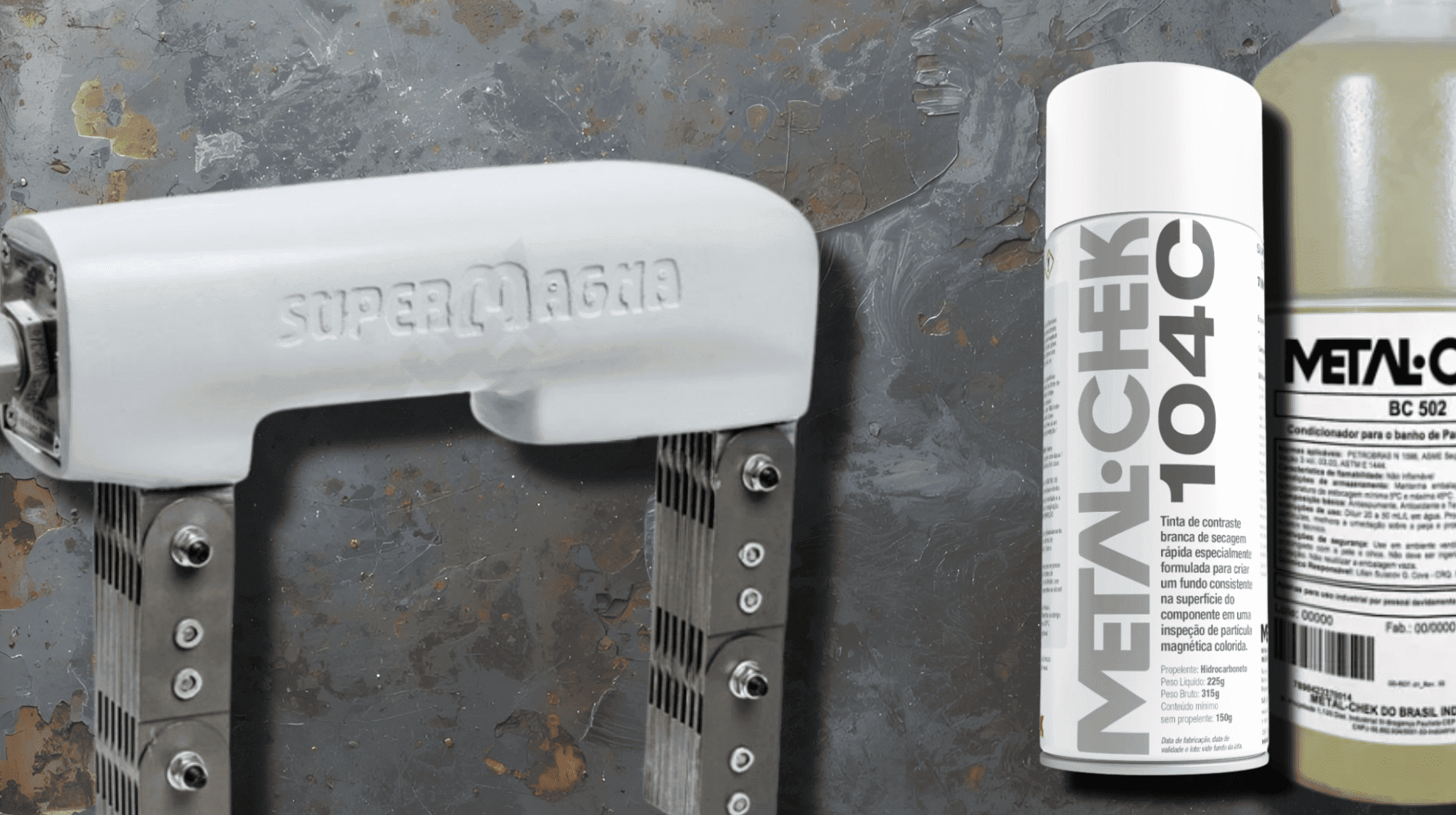

O PODER DA COMBINAÇÃO

Descubra como a combinação do Supermagna Yoke HMM6, partículas magnéticas em pó, Condicionador BC 502 SN e Contraste 104C garante inspeções por partículas magnéticas rápidas, normativas e seguras.

Na manutenção industrial, a confiabilidade das inspeções é determinante para evitar retrabalhos, falhas em equipamentos e custos com paradas não programadas.

Entre os Ensaios Não Destrutivos (END), a inspeção por partículas magnéticas (PM) é uma das técnicas mais difundidas para a detecção de descontinuidades superficiais e subsuperficiais em materiais ferromagnéticos.

Para que os resultados sejam confiáveis, não basta apenas um bom equipamento de magnetização. É preciso utilizar também partículas magnéticas de qualidade, um condicionador adequado e um contraste eficiente.

É nesse ponto que a Metal-Chek se destaca, oferecendo uma combinação robusta para a indústria: o Supermagna Yoke HMM6, as partículas magnéticas em pó associadas ao Condicionador BC 502SN e o Contraste 104C.

Supermagna Yoke HMM6: Robustez e Conformidade

O Supermagna Yoke HMM6 é um Yoke eletromagnético projetado para gerar o campo magnético necessário durante a inspeção.

Características principais:

• Portátil e robusto – ideal para inspeções em campo e fábrica.
• Seguro – não conduz corrente pela peça, induz um campo magnético longitudinal.
• Versátil – indicado para inspeção de soldas, peças fundidas, forjadas, estruturas metálicas, etc.

Normativo – atende às principais normas nacionais e internacionais.

Partículas Magnéticas + Condicionador BC 502 SN

O uso de partículas magnéticas em pó, combinadas ao Condicionador BC 502 SN, é o método mais adotado para formar suspensões estáveis e eficientes.

Função das partículas magnéticas:

• Tornam visíveis as descontinuidades superficiais e subsuperficiais ao se acumular em regiões de fuga do campo magnético aplicado.
• Podem ser ajustadas em concentração, conforme procedimento.
• Disponíveis em diferentes opções para inspeções visíveis ou fluorescentes.

Função do Condicionador BC 502 SN:

• Garante proteção anticorrosiva.
• Permite dispersão uniforme das partículas.
• Favorece uma correta umectação e mobilidade na superfície.
• Compatível com requisitos de normas técnicas.

Contraste 104C: Maior Visibilidade e Precisão

O Contraste 104C é aplicado antes da magnetização e do banho de partículas magnéticas, criando um fundo branco uniforme.

Principais funções:

• Aumenta o contraste das partículas com a superfície.
• Aumento na sensibilidade do ensaio.
• Conformidade com normas técnicas.

Como Funciona a Combinação

1. Aplicação do Contraste 104C – cria um fundo branco contrastante e uniforme.
2. Magnetização com o Supermagna Yoke HMM6 – gera o campo magnético necessário.
3. Aplicação da suspensão preparada (partículas + BC 502 SN) – as partículas se aglomeram nas regiões de campo de fuga formando indicações.
4. Interpretação – com fundo branco e partículas evidenciadas, o inspetor identifica descontinuidades com rapidez e confiabilidade.

Vantagens da Combinação

• Alta sensibilidade na detecção de descontinuidades.
• Rapidez operacional, com resultados visíveis imediatamente.
• Confiabilidade normativa, em conformidade com ASTM, ISO, AMS, ASME e PETROBRAS.
• Flexibilidade, permitindo ajustes de concentração de partículas.
• Segurança, com o uso do Yoke robusto e seguro em diferentes ambientes.

Normas Técnicas que Respaldam o Conjunto

A combinação atende às exigências de normas internacionais e nacionais, como:

• ASTM E709
• ASTM E3024
• ISO 9934 (1 e 2)
• NM 342
• ASME BPVC Seção V, Artigo 7
• PETROBRAS N-1598

A inspeção por partículas magnéticas é uma técnica essencial para a manutenção industrial e garantia da qualidade. Mas sua eficiência depende da escolha de equipamentos e insumos adequados.

A combinação do Supermagna Yoke HMM6, das partículas magnéticas com Condicionador BC 502 SN e do Contraste 104C garante um processo de inspeção rápido, confiável e seguro.:

Com essa solução completa, a Metal-Chek reforça seu compromisso em fornecer tecnologia de ponta para Ensaios Não Destrutivos, atendendo às necessidades da indústria com excelência.

Fale com nosso  time técnico e descubra como podemos ajudar a transformar suas rotinas de inspeção em diferenciais competitivos.

Siga-nos no Instagram: @metalchek

Descubra como planejar e executar inspeções por partículas magnéticas, garantindo rapidez, confiabilidade e conformidade com normas técnicas.

Inspeções industriais podem apresentar desafios como falta de infraestrutura, limitações de espaço, condições adversas e a necessidade de resultados rápidos e confiáveis.

Nesse contexto, os Ensaios Não Destrutivos (END) por partículas magnéticas (PM) se destacam como uma solução prática para a detecção de descontinuidades superficiais em materiais ferromagnéticos.

Este guia prático é voltado para profissionais de manutenção, inspetores e engenheiros, mostrando como realizar inspeções por partículas magnéticas com eficiência, segurança e conformidade normativa, mesmo fora de ambientes controlados de laboratório.

Preparação da Superfície

Uma das maiores dificuldades em inspeções é lidar com superfícies contaminadas por graxa, óleo, respingos de solda ou oxidação. A preparação correta da área é fundamental para evitar falsas indicações.

Técnicas recomendadas:

• Escova de aço (manual ou rotativa): remoção rápida de oxidação em soldas e estruturas metálicas.
• Esmerilhamento: indicado para remoção de revestimentos e oxidação persistente.
• Solventes e panos limpos: eliminam graxas e óleos.

Quanto melhor a preparação, maior a confiabilidade da inspeção.

Escolha da Técnica

O tipo de aplicação das partículas magnéticas deve considerar condições ambientais, tempo disponível e sensibilidade necessária.

• Via seca:

Vantagens → ideal para superfícies com alta temperatura

Limitações → menor sensibilidade para pequenas descontinuidades

• Via úmida (água ou óleo):

Vantagens → alta sensibilidade, indicada para detectar descontinuidades pequenas.

• Via úmida colorida

Vantagens → visível sob luz branca, sem necessidade de luminárias especiais.

Limitações → temperatura de utilização

• Partículas via úmida fluorescentes:

Vantagens → máxima sensibilidade sob luz UV-A.

Limitações → temperatura de utilização, visível somente sob luz UV-A.

Cuidados em Espaços Confinados

Inspeções em tanques, vasos e estruturas confinadas exigem medidas adicionais de segurança:

• Utilizar equipamentos portáteis e robustos, como o Supermagna Yoke HMM6, que funciona em diferentes posições e não conduz corrente pela peça.
• Respeitar normas de segurança ocupacional (ex.: NR-33 – Segurança em Espaços Confinados).

A escolha de equipamentos resistentes é decisiva para reduzir riscos e aumentar a confiabilidade em ambientes desafiadores.

Normas Técnicas que Regulam Ensaios

A inspeção por partículas magnéticas pode seguir normas reconhecidas para garantir resultados confiáveis:

• ASTM E709
• ISO 9934 (1 a 2)
• PETROBRAS N-1598
• ASME Seção V, Artigo 7

Equipamentos Recomendados para Inspeções

Para inspeções por partículas magnéticas, o ideal é utilizar equipamentos que combinem resistência, segurança e conformidade normativa.

O Supermagna Yoke HMM6, por exemplo, é projetado para atender a essas necessidades:

• Portátil e robusto.
• Seguro em atmosferas potencialmente explosivas.
• Atende normas ASTM, ISO, ASME e PETROBRAS
• Indicado para inspeções em soldas, estruturas metálicas, peças fundidas, forjadas etc.

A inspeção por partículas magnéticas é uma ferramenta estratégica para a manutenção industrial. Quando realizada de forma correta — com preparação adequada da superfície, escolha apropriada da técnica e uso de equipamentos confiáveis — garante segurança operacional, conformidade normativa e redução de custos.

Se sua empresa atua em setores como petróleo & gás, energia, automotivo ou metalúrgico, o Supermagna Yoke HMM6 da Metal-Chek é a solução ideal para garantir resultados confiáveis e dentro das normas.

Fale com nossa equipe técnica.

Nos siga em: @metalchek
