No ensaio por Líquido Penetrante (LP), a confiabilidade do resultado não começa na aplicação do penetrante, mas sim na preparação da superfície.

Mesmo quando são utilizados produtos adequados e todas as etapas do ensaio são corretamente executadas, uma superfície mal preparada compromete a sensibilidade do método, dificulta a interpretação das indicações e pode levar a resultados não confiáveis. Por esse motivo, a preparação da superfície é considerada uma das etapas mais críticas do ensaio por LP.

Este artigo aborda, de forma técnica e objetiva, a importância da preparação da superfície em ensaios por Líquido Penetrante, seus impactos diretos na inspeção e os cuidados necessários para garantir resultados consistentes, sempre em conformidade com o procedimento qualificado e aprovado.

A importância da preparação da superfície no ensaio por LP

O ensaio por Líquido Penetrante baseia-se no fenômeno da capilaridade, que permite ao penetrante penetrar em descontinuidades abertas à superfície.

Para que esse fenômeno ocorra de forma eficiente, é indispensável que a superfície esteja:
• limpa;
• isenta de contaminantes e sujidades;
• em condição adequada para permitir o contato direto do penetrante com as descontinuidades.

A presença de contaminantes ou resíduos superficiais aumenta a tensão superficial interferindo na ação do penetrante.

O que caracteriza uma superfície adequada para o ensaio

De forma geral, a superfície deve:

• estar livre de óleos, graxas, umidade e contaminantes químicos;
• não apresentar carepas soltas, oxidação aderente ou resíduos de processos anteriores;
• não apresentar revestimentos ou tintas;
• não apresentar respingos e resíduos de soldagem;

Esses contaminantes podem impedir a ação adequada do penetrante, dificultar a remoção do excesso.

Métodos de limpeza e preparação da superfície

Os métodos de preparação da superfície devem ser definidos conforme o procedimento técnico aplicável e variam de acordo com o material, a geometria da peça e a etapa do processo industrial.
Entre os métodos empregados, destacam-se:
• limpeza com solvente;
• limpeza química, aplicada em situações específicas;
• limpeza ultrassônica
• limpeza mecânica (escovamento, lixamento, esmerilhamento, tamboreamento);
• vapor desengraxante.

A escolha do método deve considerar não apenas a eficiência da limpeza, mas também a preservação da integridade da superfície.

Cuidados relacionados à preparação da superfície

Mesmo quando a limpeza é realizada adequadamente, a preparação da superfície deve considerar fatores que impactam diretamente a confiabilidade do ensaio por Líquido Penetrante.

Entre os principais cuidados estão:

• garantir que a superfície esteja completamente seca após a pré-limpeza;
• evitar resíduos de solventes ou produtos de limpeza;
• assegurar que o método de preparação não obstrua, deforme a superfície ou mascare descontinuidades abertas à superfície;

Soluções Metal-Chek para preparação da superfície em LP

A Metal-Chek fornece soluções completas para a limpeza e preparação da superfície em ensaios por Líquido Penetrante, incluindo removedores desenvolvidos especificamente para aplicações em LP, compatíveis com diferentes materiais, condições de ensaio e requisitos normativos.

Essas soluções contribuem para:

• remoção eficiente de contaminantes;
• compatibilidade com os métodos de LP;
• segurança operacional;
• maior confiabilidade nos resultados da inspeção.

Considerações finais

A preparação da superfície é um fator determinante para o sucesso do ensaio por Líquido Penetrante. Quando executada corretamente, conforme procedimento técnico qualificado e aprovado, ela garante maior sensibilidade do método, interpretação confiável das indicações e redução de retrabalho.
Mais do que uma simples etapa, a preparação da superfície deve ser tratada como parte fundamental do ensaio, contribuindo diretamente para obtenção de resultados satisfatórios.

Excelência em produtos para quem busca resultados confiáveis

A Metal-Chek fornece soluções completas para Ensaios Não Destrutivos: líquidos penetrantes, removedores, reveladores e acessórios, desenvolvidos conforme as principais normas ASTM, ISO, ASME, NM e PETROBRAS, garantindo qualidade, segurança e conformidade técnica em cada inspeção.

Leia mais conteúdos técnicos em nosso blog
Acompanhe a Metal-Chek no Instagram: @metalchek
Entre em contato com nossos consultores técnicos.

No ensaio por Líquido Penetrante (LP), a escolha entre penetrantes visíveis (Tipo II) e penetrantes fluorescentes (Tipo I) é uma decisão técnica que impacta diretamente a sensibilidade da inspeção, a forma de avaliação das indicações e a confiabilidade do resultado final.

Embora ambos os tipos de penetrante se baseiem no mesmo princípio físico, suas características operacionais, condições de inspeção e níveis de sensibilidade diferem. Este artigo apresenta uma abordagem educativa e técnica, esclarecendo as principais diferenças entre o LP visível e o LP fluorescente, suas aplicações e limitações, sempre condicionadas ao procedimento técnico aprovado.

O que é o ensaio por Líquido Penetrante

O ensaio por Líquido Penetrante é um método de Ensaios Não Destrutivos utilizado para a detecção de descontinuidades superficiais abertas à superfície em materiais metálicos e não metálicos, desde que o material não seja poroso.

O método é amplamente aplicado na inspeção industrial devido à sua versatilidade e capacidade de revelar descontinuidades finas, desde que executado em conformidade com procedimento técnico específico.

Princípio comum aos penetrantes visíveis e fluorescentes

Tanto os líquidos penetrantes visíveis quanto os fluorescentes baseiam-se no princípio físico da capilaridade, que permite que o líquido penetre em descontinuidades abertas à superfície, mesmo quando estas apresentam dimensões extremamente reduzidas.

Após a aplicação do penetrante e a remoção do excesso superficial, o produto retido nas descontinuidades é trazido de volta à superfície por meio do revelador, formando indicações que serão avaliadas durante a inspeção visual.

A diferença entre os dois tipos de penetrante não está no princípio de funcionamento, mas na forma como as indicações são visualizadas durante a inspeção.

Líquido Penetrante Visível (Tipo II): características gerais

Os líquidos penetrantes visíveis utilizam contraste de cor, normalmente vermelho sobre fundo branco, para permitir a visualização das indicações sob iluminação branca adequada.

Características gerais:

• inspeção realizada sob luz visível;
• indicações observadas a olho nu;
• aplicável em diferentes ambientes industriais;
• amplamente utilizado em inspeções de fabricação.

A confiabilidade do ensaio depende diretamente da intensidade da iluminação branca, da uniformidade camada de revelador e da correta execução do ensaio, respeitando o procedimento.

Líquido Penetrante Fluorescente (Tipo I): características gerais

Os líquidos penetrantes fluorescentes contêm pigmentos que emitem luz visível quando excitados por radiação ultravioleta (UV-A), permitindo a visualização das indicações em ambientes com controle de iluminação.

Características gerais:

• inspeção realizada sob luz ultravioleta;
• indicações observadas por fluorescência;
• maior capacidade de percepção visual em determinadas aplicações;
• amplamente utilizado em inspeções que exigem maior nível de sensibilidade e confiabilidade.

Nesse método, a qualidade da inspeção está diretamente relacionada às condições de iluminação UV-A, ao controle do ambiente e à correta adaptação visual do inspetor e da correta execução do ensaio, respeitando o procedimento.

Sensibilidade e capacidade de detecção

O Líquido Penetrante fluorescente (Tipo I) apresenta maior sensibilidade quando comparado ao Líquido Penetrante visível (Tipo II). No entanto, nem sempre o método mais sensível é o mais adequado para todas as aplicações.

A escolha do tipo de penetrante deve considerar fatores como o tipo de descontinuidade a ser detectada, o processo de fabricação, a condição da superfície, o segmento industrial, o ambiente de inspeção e os requisitos estabelecidos no procedimento técnico aprovado.

Vantagens do ensaio por Líquido Penetrante

De forma geral, o ensaio por Líquido Penetrante, tanto no método visível quanto no fluorescente, apresenta as seguintes vantagens:

• método de inspeção simples e amplamente difundido;
• custo operacional relativamente baixo quando comparado a outros métodos de END;
• facilidade de aplicação, desde que executado conforme procedimento técnico;
• interpretação visual direta das indicações;
• boa sensibilidade para a detecção de descontinuidades superficiais abertas à superfície, inclusive descontinuidades finas e de pequena abertura;
• aplicável a peças de diferentes tamanhos e geometrias, desde que haja acesso à superfície a ser inspecionada.

Limitações do ensaio por Líquido Penetrante

Apesar de suas vantagens, o ensaio por Líquido Penetrante apresenta limitações técnicas que devem ser consideradas:

• detecta exclusivamente descontinuidades abertas à superfície, não sendo aplicável à detecção de falhas internas ou subsuperficiais;
• não é recomendado para materiais porosos;
• requer controle das condições ambientais durante a execução do ensaio, incluindo a temperatura, que deve estar dentro da faixa especificada no procedimento técnico e nas normas aplicáveis;
• condições inadequadas de superfície ou de ambiente podem comprometer a confiabilidade das indicações.

Considerações finais

A diferença entre líquidos penetrantes visíveis e fluorescentes vai além da aparência da indicação. Trata-se de uma decisão técnica, que envolve princípios físicos, sensibilidade requerida, condições de inspeção, ambiente, tipo de descontinuidade e conformidade com o procedimento técnico aprovado.

Quando corretamente especificados e aplicados, ambos os métodos oferecem resultados confiáveis e contribuem para a integridade e segurança dos componentes inspecionados.

Excelência em produtos para quem busca resultados confiáveis.
A Metal-Chek fornece soluções completas para Ensaios Não Destrutivos: líquidos penetrantes visíveis e fluorescentes, reveladores, removedores e acessórios, desenvolvidos conforme as principais normas ASTM, ISO, ASME, NM e PETROBRAS, garantindo qualidade, segurança e conformidade técnica em cada inspeção.

– Fale com a equipe Metal-Chek e conheça nossas soluções para ensaios não destrutivos.

– Acesse outros artigos técnicos.

– Siga a Metal-Chek no Instagram: @metalchek

O ensaio por Líquido Penetrante (LP) é um dos métodos mais conhecidos e aplicados dentro dos Ensaios Não Destrutivos (END). Simples na execução, porém extremamente rigoroso nos detalhes, ele é fundamental para garantir qualidade, segurança e confiabilidade em componentes críticos de diversos setores industriais.

Apesar da aparente simplicidade, resultados inconsistentes quase sempre estão ligados a falhas de preparação, aplicação ou controle das condições de ensaio — e não ao método em si. Por isso, entender seus princípios é indispensável para quem busca inspeções confiáveis.

O que é o Ensaio por Líquido Penetrante?

O ensaio por líquido penetrante tem como finalidade detectar descontinuidades abertas à superfície de materiais sólidos não porosos.

Entre as descontinuidades mais comuns identificadas pelo método estão:

• Trincas
• Porosidades
• Falta de fusão em soldas

Uma das grandes vantagens do LP é sua versatilidade. O método pode ser aplicado tanto em materiais magnéticos quanto não magnéticos, como:

• Aços carbono e aços inoxidáveis austeníticos
• Alumínio e magnésio
• Titânio

Além disso, o LP também pode ser utilizado, sob condições específicas, em cerâmicas, vidros e alguns plásticos.

Princípio Físico do Ensaio por LP: Capilaridade

O funcionamento do ensaio por líquido penetrante baseia-se no fenômeno físico da capilaridade.

A capilaridade permite que um líquido penetre em descontinuidades abertas à superfície independentemente da orientação da peça, seja vertical, horizontal ou sobrecabeça, sem depender da ação da gravidade.

Após a aplicação do penetrante e a remoção do excesso superficial, a aplicação do revelador promove o chamado efeito capilar inverso, fazendo com que o líquido retido nas descontinuidades retorne à superfície, formando indicações visíveis ou fluorescentes.

Etapas do Ensaio por Líquido Penetrante

Um ensaio de LP confiável segue seis etapas fundamentais:

1. Preparação e limpeza da superfície
2. Aplicação do penetrante
3. Tempo de penetração
4. Remoção do excesso de penetrante
5. Aplicação do revelador
6. Inspeção, registro e limpeza final

Cada etapa deve seguir rigorosamente o procedimento qualificado e aprovado pelo Inspetor Nível 3, respeitando normas e parâmetros definidos.

A Importância da Preparação da Superfície

A etapa mais crítica do ensaio por líquido penetrante é, sem dúvida, a preparação e limpeza da superfície.

A remoção completa de:

• Graxa
• Óleo
• Carepas
• Oxidação
• Tintas e revestimentos

É essencial para que o penetrante consiga atuar corretamente por capilaridade. Superfícies mal preparadas comprometem diretamente a sensibilidade do ensaio.

Tipos de Produtos Utilizados no Ensaio por Líquido Penetrante

O ensaio por líquido penetrante depende da correta combinação de três grupos principais de produtos:

1. Removedores

Utilizados para:

• Limpeza prévia da superfície
• Remoção do excesso de penetrante, conforme o método aplicado

2. Penetrantes

Classificados conforme o tipo de visualização:

• Fluorescentes (Tipo I) – utilizados sob luz UV-A
• Visíveis (Tipo II) – observados sob luz branca

E conforme o método de remoção:

• Método A – lavável à água
• Método B – pós-emulsificável lipofílico
• Método D – pós-emulsificável hidrofílico
• Método C – removível com solvente

3. Reveladores

Aplicados para melhorar o contraste e evidenciar as indicações, disponíveis nas formas:

• Pó seco (Forma a)
• Suspensão aquosa (Forma c)
• Solução aquosa (Forma b)
• Suspensão não aquosa em solvente (Formas d | e)

A escolha da combinação correta depende do procedimento técnico, do tipo de material e da descontinuidade a ser detectada.

Dúvidas Comuns sobre o Ensaio por Líquido Penetrante (LP)

Tempo de Penetração: Quanto Tempo Deixar o Penetrante Agir?

Para os produtos Metal-Chek, a recomendação geral é um tempo mínimo de penetração de 10 minutos.
Em algumas aplicações específicas, 5 minutos podem ser suficientes, desde que:

– O procedimento esteja qualificado

– Haja aprovação do Inspetor Nível 3

Líquido Penetrante Pode Ser Usado em Aço Inox?

Sim. O ensaio por LP pode ser aplicado em aço inoxidável austenítico, aço duplex e titânio, desde que sejam observados os níveis de contaminantes (Cl + F) indicados no certificado de análise do produto.

Penetrante Fluorescente é Sempre Mais Sensível?

Sim. O penetrante fluorescente (Tipo I) apresenta maior sensibilidade quando comparado ao penetrante visível (Tipo II).

No entanto, mais sensibilidade nem sempre significa melhor aplicação. A escolha do tipo de penetrante deve considerar:

• Tipo de descontinuidade
• Processo de fabricação
• Condição da superfície
• Segmento industrial
• Procedimento aplicável

Condições de Ensaio e Qualificação do Inspetor

O ensaio por líquido penetrante depende diretamente da capacidade visual do inspetor e das condições de iluminação.

Condições mínimas de iluminação:

• Penetrante Visível (Tipo II):
  • Luz visível ≥ 1000 lux
• Penetrante Fluorescente (Tipo I):
  • Luz UV-A ≥ 1000 µW/cm²
  • Luz visível < 20 lux

É necessário que o inspetor seja submetido periodicamente a testes de acuidade visual e de diferenciação de cores, como:

• Acuidade visual (Jaeger)
• Diferenciação de cores (Ishihara)

Vantagens e Limitações do Ensaio por LP

Vantagens:

• Método simples e de baixo custo
• Fácil aplicação e interpretação
• Alta sensibilidade para descontinuidades superficiais
• Aplicável a peças de qualquer tamanho e geometria

Limitações:

• Detecta apenas descontinuidades abertas à superfície
• Não aplicável em materiais porosos
• Exige controle rigoroso de temperatura
  • Faixa típica: 10 °C a 52 °C

Segurança e Normas Aplicáveis

O ensaio deve ser realizado em ambientes bem ventilados, com uso adequado de Equipamentos de Proteção Individual (EPIs).

Em ensaios fluorescentes, é obrigatório o uso de óculos de proteção contra luz UV-A.

Principais normas aplicáveis ao ensaio por LP:

• ASME Seção V – Artigo 6
• ASTM E1417
• ASTM E165
• ISO 3452
• NM 334
• PETROBRAS N-1596
• PETROBRAS N-2370

Conclusão

O ensaio por líquido penetrante continua sendo uma das ferramentas mais eficientes para a detecção de descontinuidades superficiais, desde que executado com disciplina técnica, produtos confiáveis e procedimentos bem definidos.

A excelência no LP não está em atalhos, mas no controle rigoroso de cada etapa do processo.

Excelência em produtos para quem busca resultados confiáveis

A Metal-Chek fornece soluções completas para Ensaios Não Destrutivos: líquidos penetrantes, removedores e reveladores, desenvolvidos conforme as principais normas ASTM, ISO, ASME, NM e PETROBRAS, garantindo qualidade, segurança e conformidade técnica em cada inspeção.

Entre em contato e siga o perfil @metalchek para mais conteúdos técnicos sobre END.

Nos ensaios não destrutivos por Líquido Penetrante (LP) e Partículas Magnéticas (PM) fluorescentes, a confiabilidade da inspeção depende de uma combinação precisa de fatores: produtos de qualidade, acessórios adequados, luminárias UV dentro das especificações técnicas e, principalmente, da correta visualização das indicações.

Dentro desse contexto, um aspecto frequentemente subestimado merece atenção especial: a proteção visual do inspetor. O uso de óculos com filtro adequado para radiação UV-A não é apenas uma medida de segurança ocupacional, mas também um fator que impacta diretamente a qualidade da interpretação dos resultados.

Ensaios Fluorescentes e a Radiação UV-A

Os métodos fluorescentes de END baseiam-se na excitação de materiais que emitem luz visível quando expostos à radiação ultravioleta do tipo A (UV-A), geralmente com comprimento de onda em torno de 365 nm.

No entanto, a exposição contínua à radiação UV-A exige controle rigoroso, tanto do ponto de vista da segurança do operador quanto da confiabilidade da inspeção.

O Fator Humano na Confiabilidade do Ensaio

Mesmo com:

• penetrantes fluorescentes de alta sensibilidade,
• partículas magnéticas fluorescentes formuladas conforme normas técnicas,
• luminárias UV dentro da intensidade mínima exigida, o ensaio pode ser comprometido se o inspetor não estiver utilizando proteção visual adequada.

A visão é o principal instrumento de interpretação no END fluorescente. Qualquer fator que provoque:

• fadiga ocular,
• ofuscamento,
• perda de contraste,
• desconforto visual,

impacta diretamente a capacidade de identificar, avaliar e classificar indicações.

Função dos Óculos com Filtro UV-A em Ensaios LP e PM

Os óculos com filtro específico para UV-A desempenham um papel técnico fundamental durante inspeções fluorescentes. Sua função vai além da proteção básica.

Principais benefícios técnicos:

• Proteção ocular contra exposição prolongada à radiação UV-A
  Reduz riscos associados à exposição contínua durante jornadas de inspeção.
• Melhoria do contraste das indicações fluorescentes
  O filtro reduz a luz refletida na superfície e favorece a visualização do brilho fluorescente emitido pelo penetrante ou pelas partículas.
• Redução da fadiga visual
  Menor esforço ocular resulta em inspeções mais consistentes e confiáveis, especialmente em atividades repetitivas.
• Aumento da precisão na interpretação
  Um campo visual mais limpo e confortável contribui para decisões técnicas mais seguras.

Em ambientes industriais, onde a iluminação residual e reflexos podem interferir na inspeção, esse ganho visual é ainda mais relevante.

Integração com Produtos e Acessórios de Qualidade

A Metal-Chek desenvolve soluções para ensaios fluorescentes considerando o processo como um todo, e não apenas o produto químico isolado.

Para que os métodos LP e PM fluorescentes atinjam seu máximo desempenho, é essencial a integração entre:

• Penetrantes fluorescentes e partículas magnéticas fluorescentes desenvolvidos conforme normas técnicas;
• Luminárias UV com comprimento de onda adequado e intensidade compatível com os requisitos normativos;
• Acessórios apropriados, incluindo óculos com filtro UV-A compatível com a faixa de operação do ensaio.

Essa abordagem sistêmica reduz falhas de interpretação, melhora a repetibilidade dos resultados e reforça a cultura de qualidade nas inspeções.

Segurança, Qualidade e Responsabilidade Técnica

O uso de óculos com proteção UV-A deve ser entendido como parte integrante das boas práticas em ensaios fluorescentes, alinhado às diretrizes de segurança e às exigências de confiabilidade do END.

Conclusão

Ensaios fluorescentes confiáveis não dependem apenas de produtos e equipamentos de alto desempenho. Eles exigem atenção ao fator humano, especialmente à qualidade da visualização e à proteção do inspetor.

O uso de óculos com filtro UV-A adequado:

• protege a visão,
• melhora o contraste das indicações,
• reduz fadiga,
• e contribui diretamente para resultados mais precisos e seguros.

Em END, enxergar bem é tão importante como aplicar corretamente o método.

Excelência em produtos para quem busca resultados confiáveis.
A Metal-Chek fornece soluções completas para Ensaios Não Destrutivos: penetrantes fluorescentes, partículas magnéticas fluorescentes, luminárias UV e acessórios, desenvolvidos conforme as principais normas ASTM, ISO, ASME, NM e PETROBRAS, garantindo qualidade, segurança e conformidade técnica em cada inspeção.

Continue aprofundando seus conhecimentos: explore outros artigos técnicos no blog da Metal-Chek.

Entre em contato com a Metal-Chek
Siga o perfil @metalchek

Em ensaios por Líquido Penetrante Fluorescentes (LP) e Partículas Magnéticas Fluorescentes (PM), a luz UV-A não é apenas um acessório — ela é um instrumento crítico de detecção. A qualidade da iluminação usada pelo inspetor define o que é visto… e o que pode passar despercebido.

Para garantir que a fonte UV-A realmente oferece estabilidade, segurança e desempenho adequado, a indústria adotou a ASTM E3022-25, hoje considerada o padrão técnico mais rigoroso do mundo para luminárias UV-A LED utilizadas em END.

Por que a ASTM E3022-25 foi criada?

A ASTM E3022-25 surgiu exatamente para estabelecer requisitos mínimos e verificáveis que definem quando uma luminária UV-A LED é realmente adequada para inspeções industriais, especialmente em aplicações críticas como:

• Aeroespacial
• Automotivo
• Óleo & Gás
• Manutenção industrial
• Soldagem e integridade estrutural

Dessa forma, a norma garante que a luminária opere dentro dos parâmetros necessários, assegurando que a fluorescência dos penetrantes e das partículas seja visível e confiável.

O que a ASTM E3022-25 exige na prática?

A norma determina que a luminária deve ser testada como um conjunto completo, e não por componentes individuais. Isso elimina a possibilidade de testes parciais que não representem o desempenho real.

Principais requisitos que a luminária UV-A deve atender:

Isso elimina variações entre unidades e assegura repetibilidade no campo.

Por que esta norma importa para a segurança e para o resultado da inspeção?

Uma luminária fora de conformidade pode:

• Reduzir a área útil de inspeção;
• Alterar a intensidade sem que o operador perceba;
• Utilizar um comprimento de onda e possuir um espectro amplo e diminuir a fluorescência;
• Aumentar o risco de falhas não detectadas;
• Gerar não conformidades em auditorias técnicas (NADCAP, etc.).

Para setores que trabalham com peças críticas — como soldas estruturais, eixos, mancais, rotores, componentes aeronáuticos e peças automotivas — essa diferença é decisiva.

Relação da ASTM E3022-25 com outras normas de END

A norma é citada e utilizada como referência em diversos documentos técnicos, como:

• ASTM E1417, ASTM E165 (Líquido Penetrante)
• ASTM E1444, ASTM E709, ASTM E3024 (Partículas Magnéticas)
• ISO 3059 (Requisitos de iluminação para END)

Isso reforça a importância da E3022-25 como base de qualidade para qualquer luminária UV-A utilizada profissionalmente em END.

Mensagem final para inspetores, engenheiros e gestores de qualidade

A ASTM E3022-25 não é apenas uma formalidade normativa.

Ela representa um compromisso com:

Confiabilidade das indicações

• Segurança da operação
• Padronização da inspeção
• Reprodutibilidade dos resultados
• Conformidade com auditorias

Assim, ao utilizar luminárias UV-A certificadas conforme esta norma, o profissional reduz riscos, além de aumentar a precisão e fortalecer toda a cadeia de qualidade dos Ensaios Não Destrutivos.

Fique atento às novidades!

Em breve, apresentaremos novidades importantes relacionadas à nossa linha de luminárias para END.
Acompanhe o blog e nossas redes sociais para não perder os próximos lançamentos.
Entre em contato com nossos consultores técnicos.

Excelência em produtos para quem busca resultados confiáveis.

A Metal-Chek oferece soluções completas para Ensaios Não Destrutivos, desenvolvidas conforme as principais normas técnicas do setor.
Conte com nossa linha de consumíveis, acessórios e equipamentos projetados para garantir segurança, precisão e conformidade em cada inspeção.

A manutenção industrial vive um momento de transformação silenciosa — e extremamente relevante para quem atua em Ensaios Não Destrutivos (END). As luminárias UV, essenciais para inspeções por Líquido Penetrante (LP) e Partículas Magnéticas (PM), evoluíram de forma significativa nas últimas décadas, impulsionadas principalmente pela consolidação da tecnologia LED UV. Essa mudança impacta diretamente a eficiência, a qualidade e a confiabilidade das inspeções. Mais do que isso: redefine o papel do inspetor, que agora conta com ferramentas mais leves, duráveis e precisas para executar análises críticas.

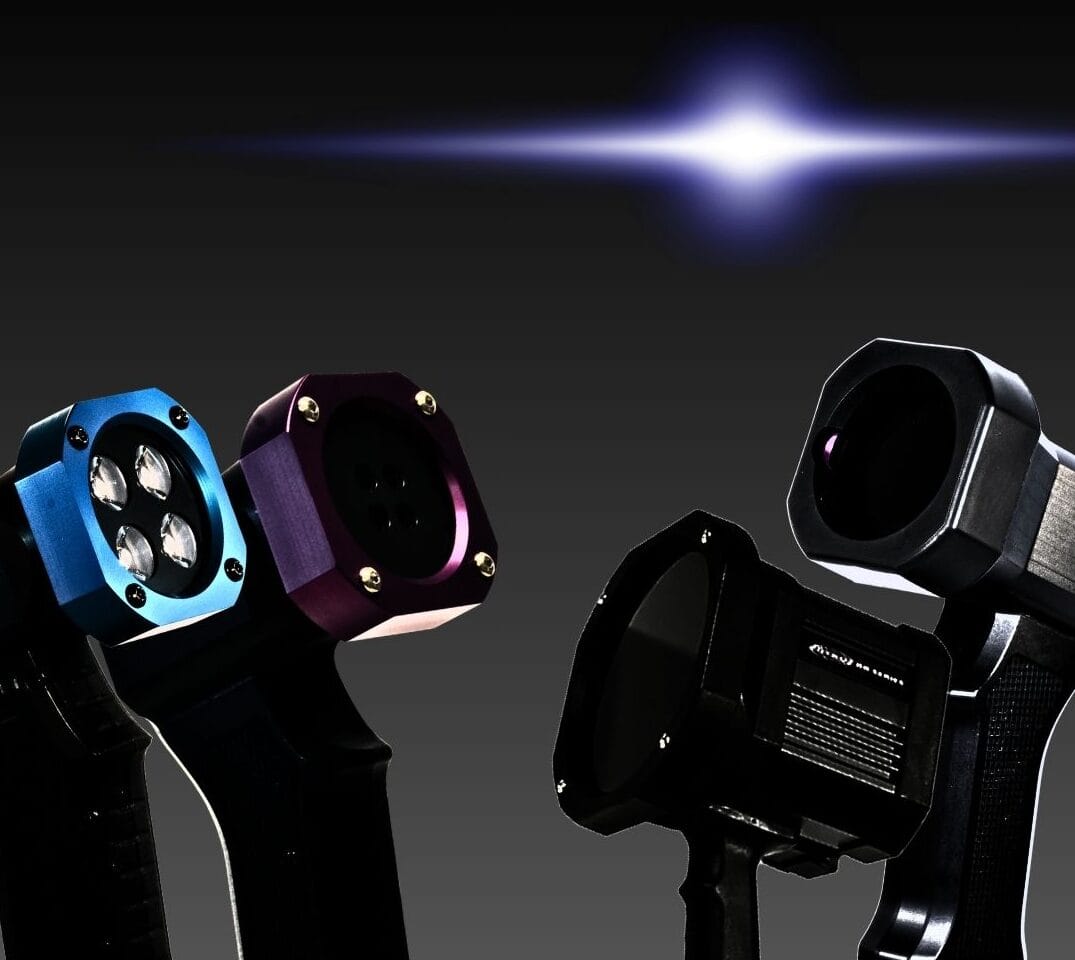

Da lâmpada de vapor ao LED UV: a nova era da iluminação para END

Por muitos anos, luminárias UV baseadas em vapor de mercúrio dominaram o cenário. Embora funcionais, apresentavam limitações claras: aquecimento intenso, fragilidade, consumo elevado de energia e instabilidade luminosa.

Com a chegada das luminárias UV LED, o panorama mudou.

Por que o LED UV representa um salto tecnológico?

• Iluminação estável e instantânea, sem tempo de aquecimento.
• Vida útil muito maior, reduzindo trocas e manutenções.
• Eficiência energética superior, com menor consumo e maior autonomia em versões a bateria.
• Resistência mecânica aumentada, diminuindo falhas em campo.
• Ausência de materiais tóxicos, tornando o equipamento mais seguro e sustentável.

Para quem inspeciona soldas, peças críticas e componentes estruturais, essa estabilidade e precisão são fundamentais.

Portabilidade: produtividade real para quem trabalha em campo

O inspetor raramente atua em espaços confortáveis. A maioria das inspeções ocorre em áreas de difícil acesso, estruturas elevadas, ambientes confinados ou tubulações extensas.

O avanço dos LEDs permitiu que as luminárias UV se tornassem:

• mais leves,
• mais compactas,
• mais ergonômicas,
• mais resistentes,
• e com maior autonomia de operação.

Impactos diretos na rotina do inspetor

• Menor fadiga em turnos longos.
• Mais agilidade ao acessar pontos críticos.
• Menos dependência de cabos ou fontes externas.
• Maior precisão na iluminação da área inspecionada.
• Confiabilidade mesmo em ambientes severos.

A portabilidade deixa de ser um “plus” e se torna um componente estratégico da eficiência operacional.

Durabilidade e eficiência energética: economia que vira desempenho

Enquanto lâmpadas tradicionais queimavam com frequência, os LEDs de alta performance trouxeram consistência e redução de custos.

Principais ganhos:

• Menos manutenção e menos tempo de parada.
• Autonomia ampliada com baterias de longa duração.
• Redução de custos totais, graças à vida útil superior.
• Intensidade UV estável, garantindo sensibilidade adequada em LP e PM.

Para inspeções contínuas e operações críticas, essa combinação é indispensável.

Conformidade normativa: a importância da ASTM E3022

Em END, tecnologia por si só não basta: é necessário atender às normas corretas. A ASTM E3022 é a referência internacional que estabelece os requisitos mínimos para luminárias UV LED utilizadas em:

• Ensaios por Partículas Magnéticas (PM)
• Ensaios por Líquido Penetrante (LP)

A norma exige critérios rigorosos, como:

• intensidade UV mínima adequada ao método;
• uniformidade da iluminação no campo de inspeção;
• controle de radiação visível;
• estabilidade térmica;
• resistência mecânica compatível com uso industrial.

Por que isso é fundamental?

Porque falhas de iluminação significam falhas de detecção.
Sem conformidade com a ASTM E3022, há riscos reais:

• indicações que não aparecem;
• retrabalhos desnecessários;
• resultados inconsistentes;
• problemas em auditorias e certificações;
• compromissos de segurança.

A norma garante que o inspetor trabalhe com a iluminação adequada para detectar até as indicações mais sutis.

O impacto prático desses avanços na qualidade das inspeções

A evolução das luminárias UV LED influencia diretamente:

• a precisão da detecção de descontinuidades;
• o ritmo de execução das inspeções;
• a ergonomia do trabalho em campo;
• a segurança e a rastreabilidade do processo;
• a confiabilidade dos resultados entregues.

Em setores como petróleo e gás, automotivo, aeroespacial e metalmecânico, isso representa menor risco operacional e maior controle da integridade dos ativos.

A iluminação UV LED como protagonista da nova era dos END

A combinação entre portabilidade, eficiência energética, durabilidade e conformidade normativa transformou as luminárias UV LED em ferramentas essenciais para inspeções modernas.

A tecnologia não apenas facilita o trabalho do inspetor — ela eleva a qualidade de toda a cadeia de manutenção industrial.

Fique atento às novidades!

Em breve, apresentaremos novidades importantes relacionadas à nossa linha de luminárias para END.
Acompanhe o blog e nossas redes para não perder o lançamento.
Iluminação técnica, precisão e inovação para quem exige resultados confiáveis.

Na rotina industrial, os consumíveis para Ensaios Não Destrutivos (END) são verdadeiros aliados da confiabilidade. Líquidos penetrantes, partículas magnéticas e reveladores são formulados para entregar sensibilidade, contraste e estabilidade — três pilares que sustentam a precisão das inspeções.

Um ponto crítico que não pode ser negligenciado: o armazenamento. Quando feito de forma inadequada, ele acelera a degradação dos produtos e compromete diretamente o resultado do ensaio.

E na inspeção industrial, um erro nunca vem sozinho — ele vira retrabalho, custos e riscos.

Por isso, cuidar da validade e das condições de armazenamento não é apenas uma boa prática:  é fundamental para manter o desempenho e a conformidade técnica exigida nas inspeções industriais.

Por que o armazenamento adequado é essencial

Os consumíveis END passam por formulações rigorosas, desenvolvidas para manter suas propriedades ao longo do uso. Entretanto, fatores como umidade, temperatura e validade podem comprometer:

• sensibilidade na detecção de descontinuidades,
• contraste das indicações,
• estabilidade química,
• repetibilidade dos resultados.

Quando expostos a condições inadequadas, eles podem:

• aglomerar,
• evaporar,
• mudar cor, odor ou viscosidade,
• perder sensibilidade,
• gerar falsas indicações ou mascarar falhas reais.

Um produto degradado pode alterar o resultado do ensaio

Efeitos da umidade sobre os consumíveis END

A umidade é um dos principais fatores que interferem na qualidade dos consumíveis.
Quando presente em excesso, pode causar aglomeração de consumíveis em pó, alterações nas características do produto, afetando desempenho e sensibilidade.

Para evitar esses efeitos, é importante armazenar os produtos em locais secos e ventilados, protegidos contra condensação e variações bruscas de temperatura. Além disso, recomenda-se manter as embalagens sempre bem fechadas, principalmente em ambientes com alta umidade relativa do ar.

Temperatura e estabilidade química

A temperatura tem impacto direto sobre a estabilidade química dos consumíveis END.
O calor excessivo pode alterar pigmentos, provocar a evaporação de componentes voláteis e comprometer o desempenho de penetrantes, reveladores e suspensões magnéticas.
Já o frio extremo pode causar a cristalização de componentes, tornando o produto inutilizável.

Para garantir estabilidade e sensibilidade ideais, recomenda-se armazenar os consumíveis:

• Em ambientes frescos, com temperatura controlada entre 5 °C e 40 °C;
• Longe de fontes de calor, luz solar direta e chamas;
• Sem exposição prolongada a variações térmicas.

Validade e controle de uso

Cada consumível possui um prazo de validade definido pelo fabricante, que deve ser respeitado rigorosamente.
Após esse período, não há garantia de estabilidade ou desempenho — o produto pode apresentar alteração de cor, odor, viscosidade ou formação de resíduos, indicando degradação dos componentes ativos.

Além da validade, é importante controlar:

• Condições do local de armazenamento;
• Integridade do rótulo e identificação do lote.

A boa prática inclui o uso do princípio PEPS (primeiro que entra, primeiro que sai), garantindo o consumo dos produtos mais antigos antes dos novos.

Boas práticas de armazenamento

1. Armazene na posição vertical, evitando vazamentos ou deformações nas embalagens.
2. Evite empilhar latas ou aerossóis, prevenindo danos por pressão.
3. Mantenha os produtos lacrados até o momento do uso.
4. Não misture produtos de diferentes fabricantes — a compatibilidade química não é garantida.
5. Verifique visualmente o produto antes de usar: alterações no aspecto indicam perda de estabilidade.
6. Utilize estoques adequados, afastados de fontes elétricas e calor intenso.

Essas medidas ajudam a preservar as características originais dos consumíveis END e a garantir ensaios com máxima repetibilidade e confiabilidade.

Por que seguir essas orientações

Seguir as boas práticas de armazenamento e controle de validade reduz custos, evita retrabalhos e garante a integridade dos resultados de inspeção.
A correta preservação dos consumíveis END é parte essencial da gestão da qualidade em inspeções industriais, assegurando que cada aplicação mantenha o padrão de desempenho esperado desde o primeiro até o último uso.

Armazenar e controlar adequadamente os consumíveis END é um investimento em confiabilidade, segurança e durabilidade.
Ao manter as condições ideais de temperatura, umidade e validade, a inspeção garante resultados consistentes e em conformidade com os requisitos técnicos da indústria.

A inspeção começa muito antes da realização do ensaio — ela começa no estoque.

A Metal-Chek fornece soluções completas para Ensaios Não Destrutivos: líquidos penetrantes, partículas magnéticas, reveladores e acessórios, desenvolvidos com tecnologia de ponta para oferecer segurança, precisão e resultados confiáveis em cada inspeção.

○ Precisa de suporte técnico? Nossos consultores Metal-Chek estão prontos para ajudar.

○ Continue aprendendo: explore mais artigos técnicos sobre END em nosso blog.

○ Faça parte da comunidade de inspetores e profissionais de END — siga @metalchek.

A confiabilidade dos resultados em Ensaios Não Destrutivos (END) depende diretamente da compatibilidade química entre os produtos utilizados. Misturar líquidos penetrantes, removedores e reveladores de diferentes fabricantes pode comprometer a sensibilidade, gerar falhas de leitura e até invalidar o ensaio.

Para garantir desempenho consistente, rastreabilidade e estabilidade química em todas as etapas, é indispensável utilizar sistemas completos de um mesmo fabricante — como a linha Metal-Chek — sempre seguindo rigorosamente as orientações técnicas do fabricante e do procedimento aplicável.

A Importância da Compatibilidade Química em Ensaios Não Destrutivos

Nos Ensaios Não Destrutivos (END), a compatibilidade entre os produtos é um dos fatores mais críticos para garantir resultados precisos.
Em métodos como o Ensaio por Líquido Penetrante (LP), cada etapa — limpeza prévia, penetração, remoção e revelação — depende de uma formulação química específica e controlada.

Misturar produtos de diferentes fabricantes, ainda que da mesma categoria, pode impactar diretamente a sensibilidade do ensaio.

Todos os materiais empregados em um ensaio devem ser quimicamente compatíveis e, preferencialmente, provenientes de um mesmo fabricante.
Essa padronização assegura a rastreabilidade, a repetibilidade e a confiabilidade dos resultados, além de garantir que o conjunto foi desenvolvido e testado para atuar em equilíbrio químico sob condições controladas.

Riscos da Mistura de Produtos Diferentes em Ensaios Não Destrutivos

O uso de líquidos penetrantes, removedores e reveladores de diferentes marcas ou composições químicas compromete a integridade do processo.
Entre os principais riscos estão:

• Perda de contraste entre o fundo e as indicações;
• Remoção indevida do penetrante durante a limpeza;
• Reações químicas inesperadas entre solventes, pigmentos e aditivos;
• Formação de falsas indicações na leitura;

Esses fatores podem gerar falsos resultados, retrabalhos e atrasos, além de colocar em risco a confiabilidade da inspeção e a segurança operacional

Linha Metal-Chek para Ensaios por Líquido Penetrante (LP)

A linha Metal-Chek foi desenvolvida para garantir compatibilidade química completa entre todas as etapas do ensaio — limpeza prévia, penetração, remoção e revelação — assegurando desempenho estável, sensibilidade adequada e resultados reprodutíveis em qualquer aplicação industrial.

Conformidade Técnica

Os produtos da linha Metal-Chek são desenvolvidos conforme os requisitos aplicáveis das normas nacionais e internacionais e devem ser utilizados em sistema compatível e por pessoal devidamente treinado e qualificado.
A utilização conjunta dos produtos Metal-Chek assegura uniformidade de desempenho, rastreabilidade e conformidade técnica, eliminando riscos de incompatibilidade entre etapas e garantindo resultados precisos e seguros.

A compatibilidade química é o fator-chave para garantir a confiabilidade dos ensaios por líquido penetrante.

Misturar produtos de diferentes fabricantes compromete o equilíbrio químico do processo e pode gerar resultados incorretos, retrabalho e até falhas de inspeção.

Para assegurar a sensibilidade, a rastreabilidade e o desempenho conforme as normas internacionais, é indispensável utilizar todos os produtos do mesmo sistema e fabricante, seguindo rigorosamente as orientações do fabricante e do procedimento aplicável.

Compatibilidade é confiabilidade — use o sistema Metal-Chek completo e garanta resultados precisos.

Continue Aprendendo com a Metal-Chek

Explore outros artigos técnicos em nosso blog.
Conheça nossa linha completa de produtos LP e PM, desenvolvidos conforme ASTM, ISO, ASME, NM e PETROBRAS.
Fale com nossos consultores técnicos e encontre a solução ideal para o seu processo de inspeção.
Siga nossa página no Instagram: @metalchek

Nos Ensaios por Líquido Penetrante (LP), o revelador tem papel essencial: é ele quem torna visíveis as indicações de descontinuidades. Sua função é formar uma camada fina e uniforme sobre a superfície limpa e seca, atuando por ação capilar inversa — promovendo o retorno do penetrante retido nas descontinuidades para a superfície, onde se forma a indicação visível para avaliação sob luz branca / visível (para penetrantes visíveis) ou ultravioleta UV-A (para penetrantes fluorescentes), permitindo uma avaliação clara e confiável.

Mais do que um simples produto, o revelador é parte determinante da sensibilidade e confiabilidade do ensaio. Por isso, compreender suas variações e aplicações é fundamental para uma inspeção eficiente e conforme as normas técnicas.

Tipos de Revelador e Suas Diferenças

Os reveladores são classificados conforme sua forma, e a escolha correta depende do tipo de penetrante e do ambiente de inspeção.

A seguir, as principais categorias:

1. Revelador Seco

O revelador seco é composto por pó fino, forma uma película leve e absorvente. É aplicado sobre a superfície seca após a remoção do penetrante.

• Aplicação: por imersão, câmara de pó, spray eletrostático ou pulverização.
• Vantagens: alta sensibilidade e ausência de solventes; ideal para penetrantes fluorescentes.
• Produto Metal-Chek: D72 Revelador em Pó, pronto para uso, não inflamável e de fácil remoção.

2. Revelador Aquoso

Revelador preparado em solução de aquosa, que forma uma película branca uniforme após a secagem.

• Aplicação: por imersão ou pulverização.
• Vantagens: cobertura homogênea, fácil dispersão e controle da concentração.
• Produto Metal-Chek: D76 Revelador Aquoso Solúvel, diluído de 15 a 60 g/L de água, indicado para uso com penetrantes fluorescentes.

3. Revelador Não Aquoso

Consiste em partículas brancas finas suspensas em solvente, formando um fundo branco opaco e de alto contraste. É o tipo mais comum em campo, especialmente em inspeções com penetrantes visíveis.

• Aplicação: em camada fina e uniforme, por pulverização (aerossol ou pistola de ar comprimido).
• Vantagens: secagem rápida, excelente contraste e fácil remoção.
• Produto Metal-Chek: D70 Revelador Não Aquoso, disponível em versão granel (5L) e D70 (HI) em aerossol propelente hidrocarboneto, ambos adequados para penetrantes fluorescentes e visíveis.
• Temperatura de uso: 10 a 52 °C.

Boas Práticas de Aplicação (para todos os tipos)

• Aplicar o revelador em camada fina e uniforme, evitando excessos que possam mascarar indicações.
• Aguardar a secagem antes da inspeção.
• Utilizar produtos dentro da validade e armazenados conforme recomendações de temperatura e ventilação.
• Inspecionar sob iluminação adequada — luz branca ≥ 1076 lux para penetrantes visíveis ou UV-A ≥ 1000 µW/cm² e luz ambiente ≤ 21 lux para penetrantes fluorescentes.

Aviso Técnico

Este conteúdo tem caráter educativo.
A seleção do tipo de revelador, os parâmetros de aplicação e os cuidados operacionais devem seguir um procedimento qualificado e aprovado por um Inspetor Nível 3.

A escolha do revelador adequado impacta diretamente na sensibilidade e confiabilidade do ensaio por líquido penetrante.
Cada tipo — seco, aquoso ou não aquoso — apresenta características específicas que devem ser selecionadas conforme o tipo de penetrante, as condições de inspeção e o nível de sensibilidade requerido. A escolha correta potencializa a qualidade do END e garante decisões técnicas mais assertivas.

Revelar o invisível exige precisão — escolha produtos Metal-Chek.
Solução em ensaios não destrutivos.

Continue aprofundando seus conhecimentos: explore outros artigos técnicos no blog da Metal-Chek.

Conheça nossa linha completa de produtos LP e PM

Fale com nossos consultores técnicos e descubra a melhor solução para o seu processo de inspeção.

Siga a Metal-Chek no Instagram: @metalchek

Na inspeção industrial, a fluorescência em ensaios não destrutivos (END) é uma tecnologia que amplia significativamente a sensibilidade e a precisão visual.

Aplicada em métodos como Líquido Penetrante (LP), Partículas Magnéticas (PM) e Detecção de Vazamentos (DV), essa técnica permite identificar descontinuidades mínimas e microvazamentos invisíveis a olho nu. O resultado é maior segurança, confiabilidade e desempenho operacional.

O que é a fluorescência

A fluorescência é um fenômeno óptico no qual certas substâncias absorvem energia da luz ultravioleta (UV-A) e a reemitem na forma de luz visível.
Nos ensaios não destrutivos (ENDs), esse princípio físico é utilizado para ampliar o contraste das indicações em peças metálicas e não metálicas, facilitando a identificação de falhas superficiais ou sub-superficiais.

Quando a luz UV-A (365 nm) incide sobre o material inspecionado, as partículas ou corantes fluorescentes reagem emitindo luz intensa — normalmente em tons verdes, amarelos ou alaranjados. Assim, as descontinuidades tornam-se claramente visíveis, mesmo em áreas de difícil acesso.
O resultado é um ensaio altamente sensível, preciso e visualmente nítido, que permite decisões rápidas e confiáveis.

Aplicações da fluorescência nos métodos END

1. Ensaio por Líquido Penetrante (LP)

O método LP fluorescente (Tipo I) é indicado para detectar descontinuidades abertas à superfície, como trincas, poros, falta de fusão e outras falhas que possam comprometer a integridade de um componente.

Após a limpeza e a aplicação do penetrante, remove-se o excesso e aplica-se o revelador. Sob luz UV-A, o líquido remanescente nas descontinuidades emite uma fluorescência intensa, revelando as indicações com clareza.

Entre as principais vantagens está a versatilidade de aplicação.
O método pode ser utilizado em materiais metálicos e não metálicos, sejam magnéticos ou não magnéticos, como alumínio, magnésio, aços inoxidáveis austeníticos e titânio.
Também pode ser aplicado em cerâmicas, vidros e alguns tipos de plásticos, desde que sejam materiais não porosos.

Produtos Metal-Chek:

• FP-91 e FP-91 HI – Penetrantes laváveis à água, Tipo I – Método A, Nível 2, ideais para inspeções que requerem uma maior sensibilidade.

Compatíveis com reveladores D70, D72 e D702.

2. Ensaio por Partículas Magnéticas (PM)

Nos materiais ferromagnéticos, a fluorescência potencializa a detecção de descontinuidades superficiais e sub-superficiais.
As partículas magnéticas fluorescentes se acumulam nas regiões de fuga do campo magnético, formando indicações visíveis sob luz UV-A.
Para que o ensaio por partículas magnéticas seja eficaz, é indispensável que a peça seja magnetizada.
A aplicação de um campo magnético — circular, longitudinal ou combinado — cria linhas de fluxo magnético no material.

A Metal-Chek oferece o Supermagna Yoke HMM6, yoke eletromagnético de corrente alternada (CA), desenvolvido para ensaios visíveis e fluorescentes. O equipamento proporciona campo magnético estável, alta mobilidade, sendo amplamente utilizado em inspeções industriais, petroquímicas e de manutenção preditiva.

Produtos Metal-Chek:

• Supermagna LY 800 – Partícula magnética via seca fluorescente de alta sensibilidade.
• Supermagna LY 2000, LY 2000 V, LY 3000 e LY 3000 V – Partículas magnéticas em pó via úmida, fluorescentes, aplicáveis com veículos OMC 10 MMS (óleo) ou BC 502 SN + água.
• Supermagna CLY 2000 V O MMS BP / CLY 3000 O MMS BP / V O MMS BP – Banhos prontos via úmida (óleo), com alta mobilidade e contraste.
• Supermagna DLY 2000 – Partícula magnética via úmida dispersível em água.
• Supermagna CRL 265 AG/SN – Concentrado dual (fluorescente/visível), aplicável sob luz visível (branca) ou UV-A em ambientes até 1000 lx.

3. Detecção de Vazamentos (Leak Testing)

Nos testes de estanqueidade, os aditivos fluorescentes permitem visualizar microvazamentos em sistemas hidráulicos, pneumáticos e de lubrificação.
Sob luz UV-A, mesmo os menores vazamentos tornam-se visíveis, possibilitando reparos imediatos e prevenindo falhas críticas.

Produtos Metal-Chek:

• Oil-Glo Ultra SPI Series
  • SPI-OGG (Verde), SPI-OGB (Azul) e SPI-OGW (Branco) — Detectores fluorescentes para fluidos oleosos.
  • Não inflamáveis, não alteram as propriedades dos fluidos e possuem certificação NSF.
• Water-Glo Ultra SPI Series – Corantes fluorescentes verdes (WGG) e azuis (WGB) para sistemas aquosos.

Equipamentos de Iluminação UV-A

Para ensaios fluorescentes, é essencial utilizar fontes de luz UV-A (365 nm) com intensidade mínima de 1000 µW/cm² na superfície examinada, conforme normas técnicas de END.
Essa intensidade garante contraste adequado e leitura precisa das indicações.

Benefícios da fluorescência em END

A aplicação correta da fluorescência traz vantagens técnicas expressivas:

• Alta sensibilidade visual, revelando pequenas descontinuidades.
• Maior contraste e nitidez das indicações.
• Aplicação segura e versátil em diferentes métodos e materiais.
• Conformidade técnica com normas nacionais e internacionais.
• Redução de retrabalho e falhas operacionais.

Além disso, a fluorescência melhora a confiabilidade dos resultados e fortalece o controle de qualidade em inspeções críticas.

A fluorescência em ensaios não destrutivos é uma tecnologia essencial que eleva o padrão de precisão, segurança e confiabilidade nas inspeções industriais.
Ao aplicar essa técnica em LP, PM e DV, obtém-se visualização ampliada, alta sensibilidade e resultados imediatos, reduzindo falhas e garantindo confiabilidade operacional.

Com a linha completa de produtos Metal-Chek — que inclui penetrantes e partículas fluorescentes a aditivos para vazamentos e equipamentos de magnetização e iluminação UV-A —, sua inspeção industrial atinge novos níveis de qualidade e conformidade técnica.

Veja além do visível — tecnologia fluorescente Metal-Chek.
Solução em Ensaios Não Destrutivos

Fale com nossos especialistas
E nos siga em @metalchek
