Na inspeção por líquidos penetrantes, a escolha do produto correto é determinante para a sensibilidade, a confiabilidade e a compatibilidade do ensaio. Especificar um penetrante inadequado pode levar à detecção incompleta de descontinuidades, danos ao material ou até rejeições desnecessárias.

Este guia vai ajudar você a entender quais fatores considerar e como selecionar o penetrante mais adequado para sua aplicação, com exemplos reais da linha Metal-Chek.

1. Comece entendendo a classificação dos penetrantes

Os líquidos penetrantes são classificados principalmente por tipo, método de remoção e nível de sensibilidade.

a) Tipo

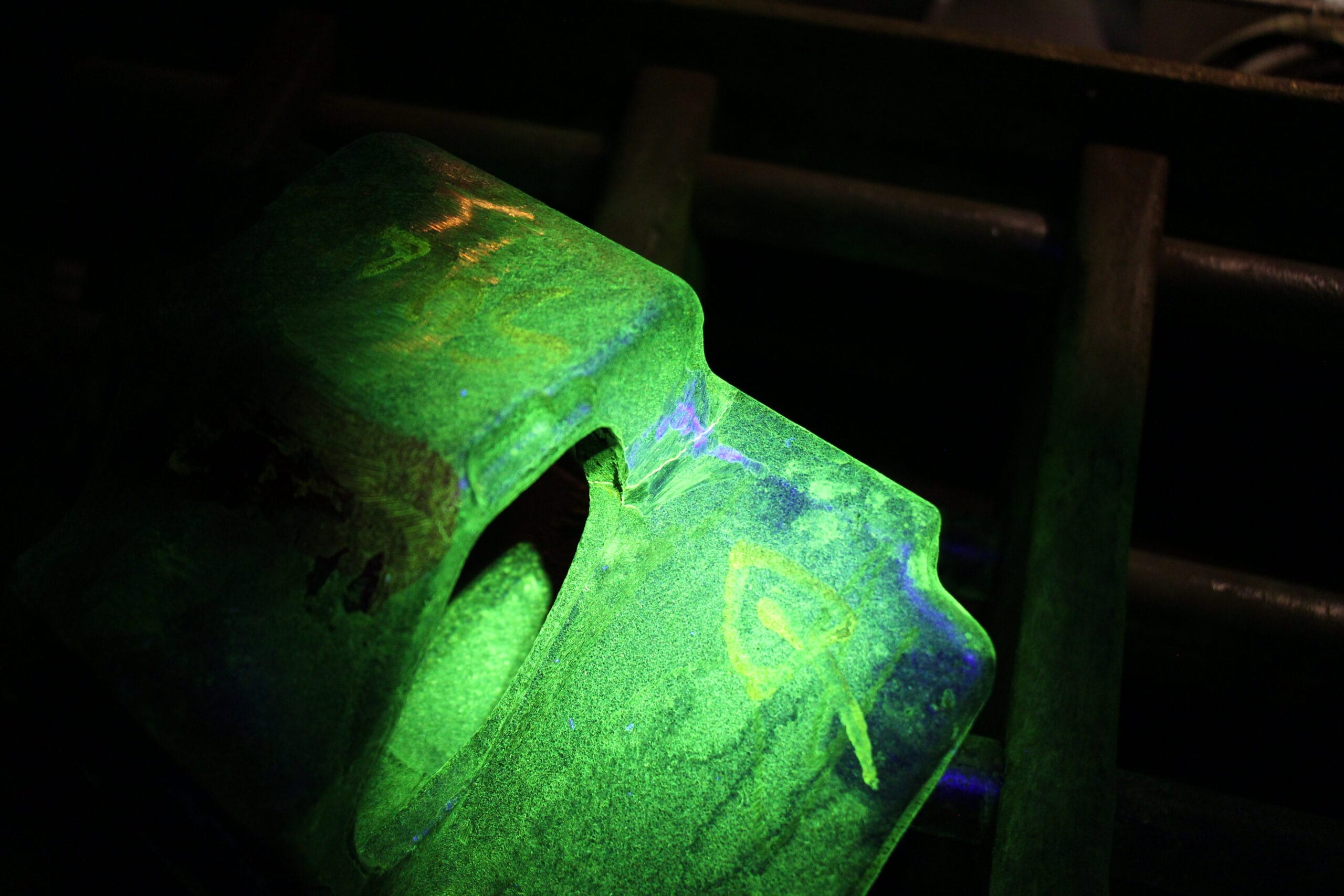

• Tipo I – Fluorescente
  Alta sensibilidade, inspeção sob luz UV. Ideal para detectar descontinuidades muito finas.
  Ex.: Metal-Chek FP 91, Tipo I, Método A, Nível 2.
• Tipo II – Visível
  Indicações visíveis a olho nu sob luz branca. Mais simples e rápido, ideal para inspeções em campo.
  Ex.: Metal-Chek VP 30, Tipo II, Método A; Metal-Chek VP 31, Tipo II, Método C.

b) Método de remoção

• A – Lavável em água (remoção simples com água)
• B – Pós-emulsificável lipofílico (emulsificante aplicado após o penetrante)
• C – Solvente removível (remoção com pano e solvente, como Metal-Chek E 59 ou Metal-Chek R 501)
• D – Pós-emulsificável hidrofílico (emulsificante à base de água)

c) Nível de sensibilidade (Tipo I)

Varia de Nível 1 (baixa sensibilidade) a Nível 4 (ultra alta). Quanto mais crítico o componente, maior o nível recomendado.

2. Considere o material a ser inspecionado

• Aços inoxidáveis, titânio e ligas especiais: requerem penetrantes com baixo teor de halogênios e enxofre, e reveladores compatíveis.
  Ex.: Metal-Chek FP 91 com certificação de contaminantes conforme ASTM E165.
• Aço carbono e ferrosos: maior flexibilidade de escolha, dependendo do critério de aceitação.
• Materiais porosos: exigem cuidados para evitar penetração excessiva e falsas indicações.

3. Ambiente e condições de inspeção

• Ambientes com baixa iluminação controlada: preferir fluorescente (Tipo I).
• Inspeção em campo ou áreas com restrição de iluminação UV: optar por visível (Tipo II).
• Locais sem água corrente: considerar método C (solvente removível) para limpeza do excesso.

4. Compatibilidade com normas e critérios

Sempre alinhe o penetrante e o revelador à norma exigida:

• ASTM E165, ISO 3452, ASME Section V, Petrobras N-1596.
  E inclua na RFQ a exigência de certificado de lote e FISPQ.

5. Combinando penetrante, revelador e removedor

Para um ensaio eficaz, escolha um conjunto compatível:

• Metal-Chek FP 91 (fluorescente) + Metal-Chek D70 (revelador não aquoso) + Metal-Chek E 59 (removedor solvente).
• Metal-Chek VP 30 (visível) + Metal-Chek D72 (revelador seco) + Metal-Chek R 501 (removedor solvente).

Conclusão

Escolher o penetrante certo não é apenas questão de preferência — é garantia de resultado confiável e conformidade com normas técnicas.
A Metal-Chek oferece soluções para diferentes níveis de sensibilidade, métodos e tipos, sempre acompanhadas de certificação técnica e suporte especializado.

Entre em contato com a equipe técnica da Metal-Chek.

Siga-nos no Instagram: @metalchek

Leia também:

Os Principais Métodos de Inspeção Industrial e Como Escolher o Ideal

Como Escolher o Processo de Líquido Penetrante Ideal para Sua Aplicação?

Você Sabe o Que Torna um Líquido Penetrante Eficiente?

Vazamentos industriais não são apenas uma dor de cabeça operacional. Eles podem comprometer a segurança, a produtividade e a conformidade ambiental de uma planta. Por isso, a detecção precoce de vazamentos é uma prática essencial para qualquer indústria moderna, especialmente em contextos como a Indústria 4.0, onde monitoramento contínuo e manutenção preditiva são peças-chave para a eficiência.

Neste artigo, vamos explorar um dos principais métodos de detecção de vazamentos industriais com foco em técnicas não destrutivas baseadas no uso de aditivos fluorescentes e lanternas UV. O objetivo é fornecer uma visão abrangente, técnica e acessível para profissionais que atuam com manutenção industrial, inspeção, indústria e setores onde a confiabilidade operacional é inegociável.

Por que detectar vazamentos com precisão é vital?

Antes de mergulharmos no método, vale reforçar: vazamentos podem causar grandes prejuízos. Estamos falando de:

• Perda de fluidos industriais (óleo, gás, água, ar comprimido, fluido refrigerante, entre outros);
• Aumento de custos operacionais;
• Riscos de incêndio ou contaminação;
• Danos a equipamentos e estruturas;
• Interrupções de produção;
• Não conformidades legais e ambientais.

Em um cenário onde a manutenção preditiva está cada vez mais integrada às estratégias industriais, o uso de ensaios não destrutivos (END) para identificar e corrigir vazamentos se tornou um diferencial competitivo.

A tecnologia dos aditivos fluorescentes

A detecção com corantes fluorescentes é uma das técnicas mais seguras, simples e eficazes para identificar vazamentos. O aditivo fluorescente funciona efetivamente em qualquer sistema circulatório fechado, onde os líquidos são usados para lubrificação, hidráulica, controle de refrigeração e sistemas combustíveis.

O método consiste na adição de um aditivo fluorescente — geralmente um líquido colorido e miscível com o fluido do sistema (como óleo, água, combustível ou fluido refrigerante) — que se concentra nos pontos de fuga. Quando exposto à luz ultravioleta (UV), esse aditivo emite uma fluorescência intensa, tornando visíveis até mesmo os menores vazamentos.

Como funciona o método:

1. O corante fluorescente é adicionado ao sistema que se deseja inspecionar (tubulações, tanques, trocadores de calor, radiadores, sistemas hidráulicos etc.).
2. Após um período de circulação, o sistema é inspecionado com uma Lanterna UV.
3. Os vazamentos são identificados visualmente como manchas brilhantes, geralmente em tons de verde, amarelo.

Vantagens:

• Método não destrutivo;
• Custo acessível;
• Detecção rápida e visual;
• Excelente para vazamentos pequenos;
• Compatível com diversos tipos de fluidos.

Aplicações típicas:

• Sistemas de refrigeração industrial e automotiva;
• Tubulações de óleo;
• Instalações hidráulicas;
• Reservatórios;
• Equipamentos de climatização (HVAC/R).
• Linhas combustíveis;

O papel das lanternas UV

As lanternas UV são ferramentas indispensáveis nesse processo. Sua principal função é emitir radiação ultravioleta, na faixa de 365nm, para excitar as moléculas fluorescentes do aditivo, tornando o vazamento visível a olho nu.

Características das lanternas UV:

• Portáteis;
• Alimentação por bateria;
• Certificação IP;
• Potência e comprimento de onda específicos para maior contraste visual;
• Longo alcance;

Boas práticas na inspeção de vazamentos

• Utilizar aditivos certificados e compatíveis com o fluido do sistema;
• Seguir as instruções do fabricante quanto à concentração e tempo de circulação;
• Usar lanternas UV com comprimento de onda adequado;
• Registrar os pontos de vazamento identificados com fotos e laudos técnicos.

Segurança e meio ambiente

A escolha do método deve sempre considerar os impactos ambientais e de saúde. Aditivos fluorescentes de qualidade possuem certificação NSF e Grau OEM, mas seu descarte deve ser feito conforme normas ambientais locais. O uso de lanternas UV também deve seguir normas de segurança, evitando exposição direta prolongada à radiação.

Conclusão: tecnologia aliada à manutenção inteligente

A detecção de vazamentos com aditivos fluorescentes e lanternas UV representa uma solução eficiente, acessível e visualmente poderosa para manter a integridade dos sistemas industriais.

Se sua empresa atua nos setores de indústria e comércio, manutenção industrial, inspeção e soldagem, incorporar essas práticas pode representar uma economia significativa, além de garantir conformidade, segurança e desempenho.

Quer saber quais aditivos fluorescentes e luminárias UV são ideais para seu tipo de aplicação? Fale com a equipe técnica da Metal-Chek — especialista nacional em soluções para Ensaios Não Destrutivos.

Entre em contato: (11) 3515-5287

Siga-nos no Instagram: @metalchek

Toda inspeção eficaz começa pela observação — não apenas com o que os olhos enxergam, mas com o que um olhar técnico e experiente é capaz de interpretar. A Inspeção Visual (VT) é a etapa inicial na identificação de descontinuidades, falhas, desgastes e anomalias que podem comprometer a integridade e o desempenho dos equipamentos.

Mais do que uma simples verificação superficial, a VT funciona como um filtro inicial no controle de qualidade, contribuindo diretamente para a redução de custos, prevenção de riscos e o aumento da eficiência operacional.

Além disso, a Inspeção Visual funciona como a porta de entrada para técnicas mais avançadas de ensaios não destrutivos, como líquidos penetrantes, partículas magnéticas e ultrassom. Ou seja, ao detectar um indicativo visual, é o momento certo para aprofundar a análise com métodos complementares e mais sensíveis.

Embora pareça simples, a Inspeção Visual exige muito mais do que apenas “olhar”:

• Treinamento técnico
• Conhecimento dos critérios de aceitação
• IIuminação adequada
• Ferramentas e instrumentação de apoio
• Documentação de evidências

Inspeção Visual na era da Indústria 4.0

Engana-se quem pensa que a Inspeção Visual (VT) perdeu importância com o avanço da automação. Pelo contrário — ela evoluiu e se integrou aos novos recursos tecnológicos, ampliando seu alcance, precisão e agilidade.

Hoje, a VT é parte ativa da Indústria 4.0 e pode ser combinada com soluções digitais de última geração:

• Inteligência artificial para reconhecimento de imagens
• Drones para inspeções em altura ou áreas de risco
• Câmeras 4K com sensores térmicos
• Análises preditivas conectadas a dashboards digitais

Aplicações mais comuns da Inspeção Visual

A Inspeção Visual (VT) é amplamente utilizada em diversos setores da indústria como ferramenta de avaliação rápida e eficaz. Seu objetivo principal é identificar irregularidades visíveis que possam comprometer a integridade estrutural, funcionalidade ou segurança de componentes e equipamentos.

A tabela a seguir resume as principais aplicações e o que se busca identificar em cada caso:

Equipamentos e Recursos Utilizados na Inspeção Visual

Embora muitas inspeções visuais sejam feitas a olho nu, o uso de equipamentos auxiliares potencializa significativamente a precisão e a confiabilidade do ensaio. Alguns recursos utilizados:

 Luz natural ou artificial adequada: Garantem a visibilidade adequada. Uma iluminação deficiente pode comprometer a detecção de descontinuidades.

Lupas e lentes de aumento: Amplificam pequenos detalhes, permitindo identificar trincas superficiais, porosidade, inclusões ou falta de fusão em soldas.

Borescópios e endoscópios industriais: Instrumentos óticos usados para inspeção de áreas de difícil acesso, como tubos, soldas internas de vasos de pressão e componentes aeronáuticos.

Réguas, calibradores e gabaritos: Ferramentas para mensurar dimensões, ângulos de solda, perfis de cordões e alinhamentos.

Câmeras de alta resolução: Facilitam a documentação fotográfica e a comparação histórica em inspeções periódicas.

Software de inspeção e registro digital: Com o avanço da Indústria 4.0, integrar inspeções visuais com sistemas digitais permite registrar ocorrências, gerar relatórios e manter rastreabilidade conforme exigências normativas

Dica:
Em ambientes com baixa luminosidade, o uso de luz artificial adequada não é opcional — é obrigatório.

Boas práticas na execução da Inspeção Visual

Para assegurar a eficácia da Inspeção Visual e a confiabilidade dos resultados, é essencial adotar práticas operacionais bem definidas. A padronização da execução, por meio de procedimentos escritos e checklists operacionais, contribui para minimizar falhas humanas e garantir consistência nas avaliações. A seguir, apresenta-se um modelo simplificado que pode ser adaptado conforme as necessidades de cada setor:

ANTES DA INSPEÇÃO:

• Verificar limpeza da superfície (livre de contaminantes, como: tinta, óleo, graxa, ferrugem, poeira ou detritos)
• Checar iluminação do ambiente (deve ser suficientemente intensa e uniformemente distribuída, permitindo uma avaliação precisa da superfície. É importante evitar reflexos, sombras ou ofuscamento, especialmente em materiais polidos ou com geometria irregular. Em locais com pouca luz natural, recomenda-se o uso de fontes artificiais ajustáveis e direcionáveis para garantir boa visibilidade).
• Avaliar as condições físicas e visuais do inspetor (exemplo: fadiga, uso de óculos).
• Avaliar a necessidade de Equipamentos e Recursos complementares

DURANTE A INSPEÇÃO:

• Observar continuidade superficial: deformações, fissuras, oxidação
• Verificar cordões de solda: perfil, respingos, falta de fusão
• Utilizar lentes de aumento em áreas com suspeitas ou detalhes pequenos.
• Fotografar e registrar irregularidades
• Avaliar a necessidade de ensaios complementares (líquido penetrante, partículas magnéticas, etc.).

APÓS A INSPEÇÃO:

• Registro e rastreabilidade (manter o histórico das inspeções, fotos, relatórios, mapas de inspeção e checklist com critérios de aceitação. Esses registros garantem rastreabilidade, auditorias eficazes e embasam tomadas de decisão).
• Armazenar registros em meio digital para garantir rastreabilidade e facilitar auditorias.

Integração da Inspeção Visual com Outros Métodos de END

A Inspeção Visual (VT) é o ponto de partida para a maioria dos Ensaios Não Destrutivos (END). Embora seja capaz de identificar diversas falhas superficiais, nem sempre fornece informações suficientes para uma avaliação completa da integridade do componente. Por isso, é fundamental integrá-la a métodos complementares, especialmente quando há suspeitas visuais que exigem confirmação técnica.

A tabela abaixo mostra como a VT se conecta aos principais métodos de END e os benefícios dessa combinação:

Referências Normativas

A Inspeção Visual é regida por diversas normas técnicas que garantem a padronização dos procedimentos, a confiabilidade dos resultados e a conformidade com requisitos legais e industriais. A seguir, destacamos algumas normas técnicas aplicáveis:

• ISO 17637 – Inspeção Visual de Soldas em Materiais Metálicos: estabelece requisitos para a execução da VT em soldagens, incluindo critérios de aceitação e técnicas recomendadas.
• NBR 14842 – Inspeção Visual de Soldas: procedimentos e requisitos nacionais que orientam a prática da VT em soldas.
• ASME Seção V, Artigo 9 – Requisitos para Inspeção Visual: norma amplamente utilizada na indústria de equipamentos pressurizados e caldeiraria.
• Normas Técnicas Petrobras (Exemplos: N-1596, N-1598, N-2370) – Diretrizes específicas para inspeções visuais no setor de petróleo e gás.

A Primeira Linha de Defesa da Qualidade

A Inspeção Visual é muito mais do que um olhar atento — é uma barreira técnica essencial contra falhas que comprometem segurança, produtividade e conformidade normativa.

Implantar um programa de inspeções visuais bem estruturado é dar o primeiro passo rumo à excelência operacional. E mais: quando combinada com os métodos da Metal-Chek como Líquido Penetrante, Partículas Magnéticas e Detecção de Vazamento, a inspeção visual se transforma em um ecossistema de confiabilidade industrial.

Próximos Passos para sua Empresa

Para fortalecer seu programa de inspeção visual e elevar a confiabilidade dos seus processos, considere:

✅ Avalie a maturidade do seu programa de inspeção visual

✅ Capacite sua equipe com treinamentos baseados em normas reconhecidas.

✅ Padronize checklists e procedimentos com suporte técnico especializado.

✅ Invista em acessórios e equipamentos de qualidade para complementar a etapa visual

Se sua empresa deseja elevar a confiabilidade dos processos e garantir conformidade técnica, a Metal-Chek é sua parceira ideal.

Fale com nosso  time técnico e descubra como podemos ajudar a transformar suas rotinas de inspeção em diferenciais competitivos.

Siga-nos no Instagram: @metalchek

Entre em contato em: (11) 3515-5287

Se você quer garantir precisão, conformidade e segurança operacional nos seus Ensaios Não Destrutivos (END), a calibração dos equipamentos não é uma etapa opcional — é indispensável.
Empresas que negligenciam essa prática enfrentam riscos sérios:
❌ Laudos imprecisos
❌ Falhas não detectadas
❌ Não conformidades em auditorias
❌ Prejuízos operacionais e reputacionais

➡️ Quando o equipamento está descalibrado, a confiabilidade desaparece — junto com a segurança operacional.

O que é Calibração e por que é Vital nos END

A calibração é um processo de comparação entre dois instrumentos (mensurando e mensurado). Essa comparação envolve um cálculo de erro e incerteza e esses resultados são apresentados em um documento que chamamos de certificado de calibração.

• ✅ Relação entre valores e incertezas de medição;
• ✅ As normas técnicas estão sendo atendidas;

Normas como ASME Seção V, ASTM E1417, ASTM E1444, ASTM E3024,  ASTM E709 exigem que seus equipamentos estejam calibrados para que os resultados tenham validade técnica e legal.

Por que a Calibração é um Diferencial?

1. Garante Precisão Técnica

• Falsos positivos → peças boas são descartadas sem necessidade
• Falsos negativos → falhas passam despercebidas

Ambos colocam em risco a segurança, aumentam custos e comprometem a reputação da empresa.

2. Evita Penalidades em Auditorias

Setores como petróleo e gás, aeronáutico, ferroviário e automotivo são inflexíveis com equipamentos fora de conformidade.
Dica de ouro: Sempre exija certificados rastreáveis à RBC (Rede Brasileira de Calibração) ou a padrões internacionais reconhecidos.

3. Reduz Custos com Retrabalho

Investir em calibração é mais barato do que corrigir erros causados por equipamentos desregulados.

Quais Equipamentos Devem Ser Calibrados?

Líquido Penetrante (LP)

• Radiômetros/Fotômetros
• Termômetros
• Manômetros de água
• Manômetros de ar comprimido

Partícula Magnética (PM)

• Gaussímetros (Residual)
• Medidores de Campo Magnético
• Amperímetros
• Temporizadores
• Equipamentos de magnetização (Máquinas Estacionárias)
• Tubos decantadores

Quando Calibrar os Equipamentos?

A frequência ideal de calibração é conforme requisitos de normas aplicáveis.

Como Garantir Rastreabilidade?

Conformidade não se improvisa. Siga essas práticas:

• ✔ Contrate laboratórios acreditados pelo Inmetro (ABNT NBR ISO/IEC 17025);
• ✔ Arquive e atualize os certificados de calibração;
• ✔ Use checklists digitais com alertas automáticos de vencimento;

[CHECKLIST PRÁTICO] Como Organizar sua Rotina de Calibração

Calibração é Segurança, Confiabilidade e Qualidade

No mundo dos Ensaios Não Destrutivos, calibrar é um ato de responsabilidade técnica e compromisso com a segurança.

A Metal-Chek oferece os melhores consumíveis e acessórios para garantir que seus ensaios por líquido penetrante, partículas magnéticas e detecção de vazamento sejam precisos, rastreáveis e confiáveis.

Você pode até ter o melhor laboratório parceiro — mas se seus produtos não forem de alta qualidade, os resultados serão comprometidos.

Pronto para elevar a confiabilidade dos seus ensaios?

→ Entre em contato com nosso time técnico agora mesmo.
Vamos ajudar você a selecionar os melhores produtos Metal-Chek para tornar seus ensaios mais seguros, eficazes.

Siga-nos no Instagram: @metalchek

Entre em contato em: (11) 3515-5287

O papel das inspeções na Manutenção Industrial moderna

A manutenção industrial tem evoluído a passos largos nas últimas décadas. Com os avanços da Indústria 4.0, novas tecnologias, sensores e sistemas de monitoramento contínuo têm sido integrados ao cotidiano das fábricas e plantas industriais. No entanto, por mais inovadoras que sejam as tecnologias emergentes, há uma base que permanece inabalável: a inspeção por Ensaios Não Destrutivos (END).

Inspecionar sem causar dano às peças e estruturas é um diferencial técnico, econômico e estratégico. Em setores onde a segurança e a confiabilidade são críticas — como petróleo e gás, aeronáutica, automotivo, construção civil, metalurgia e indústria e comércio em geral —, os ENDs são indispensáveis para prever falhas, garantir a integridade de componentes e aumentar a vida útil dos ativos.

Neste artigo, vamos apresentar um guia prático para estruturar um programa de inspeções não destrutivas efetivo. Abordaremos o que deve ser levado em conta, quais profissionais devem estar envolvidos, em que momento aplicar as técnicas e como documentar e interpretar os resultados. Ao final, você terá um checklist essencial que pode ser adaptado para diferentes realidades da indústria.

Por que planejar um programa de Ensaios Não Destrutivos?

Imagine um navio que passa por longas travessias marítimas. Ao invés de esperar que algo quebre em alto-mar, uma rotina de inspeções permite identificar trincas, corrosão e falhas estruturais antes que se tornem catastróficas. Isso vale para uma ponte urbana, um equipamento de mineração ou um vaso de pressão em uma planta química.

Um programa bem estruturado de END é o pilar de uma manutenção industrial eficiente, integrada à filosofia da manutenção preditiva, da confiabilidade operacional e da segurança ocupacional. Além disso, reduz custos com paradas não planejadas e falhas graves.

Checklist Essencial: Como Estruturar um Programa de END

1. Identifique os ativos críticos

O primeiro passo para um plano eficiente é saber o que será inspecionado. Faça um levantamento dos ativos mais críticos da planta: equipamentos que operam sob alta pressão, estruturas sujeitas a esforços repetitivos, componentes expostos à corrosão ou soldas em pontos estratégicos.

Dica prática: use ferramentas como FMEA (Análise de Modos de Falha e Efeitos) ou RCM (Manutenção Centrada na Confiabilidade) para identificar os ativos que merecem maior atenção.

2. Defina objetivos claros

Cada inspeção deve ter uma finalidade: detectar trincas? Avaliar a qualidade de uma soldagem? Verificar infiltrações usando líquido penetrante? Delimite os objetivos para definir a melhor técnica e frequência de avaliação.

3. Escolha os métodos de Ensaios Não Destrutivos adequados

Os ENDs englobam uma série de métodos. Entre os mais comuns estão:

• ◽Líquido Penetrante (LP): ideal para detecção de trincas superficiais em metais não porosos. Muito aplicado na inspeção de soldas.

• ◽Partículas Magnéticas (PM): eficiente para detectar descontinuidades superficiais e subsuperficiais em materiais ferromagnéticos.

• ◽Ultrassom (UT): permite verificar falhas internas, espessura de materiais e variações de densidade.

• ◽Radiografia Industrial (RX): ideal para detectar falhas volumétricas em juntas soldadas ou peças fundidas.

• ◽Inspeção Visual (VT): primeira linha de defesa, deve ser feita de forma sistemática, com equipamentos e iluminação adequados.

A escolha depende do tipo de material, do defeito que se quer detectar, das normas técnicas aplicáveis e da viabilidade operacional.

4. Determine a periodicidade das inspeções

Cada equipamento tem uma vida útil estimada, mas condições reais de operação podem acelerar desgastes e falhas. Por isso, a frequência das inspeções deve considerar:

• ◽Histórico de falhas

• ◽Ambiente operacional (abrasivo, corrosivo, úmido)

• ◽Cargas e solicitações mecânicas

• ◽Normas regulatórias específicas (ex.: NR-13 para vasos de pressão)

Exemplo prático: em setores que envolvem inspeção e soldagem constante, como caldeirarias e oleodutos, a periodicidade deve ser mais rigorosa.

5. Elabore procedimentos padronizados (POPs)

Ter procedimentos operacionais padronizados (POPs) é essencial para garantir repetibilidade, rastreabilidade e qualidade. Esses procedimentos devem incluir:

• ◽Técnicas a serem aplicadas
• ◽Etapas da preparação da superfície
• ◽Equipamentos e consumíveis utilizados
• ◽Critérios de aceitação e rejeição
• ◽Registros fotográficos e laudos

Na Metal-Chek, por exemplo, os líquidos penetrantes, reveladores e removedores seguem as normas AMS 2644 e Petrobras N-2370, assegurando padronização em inspeções críticas.

6. Capacite a equipe técnica

Os profissionais responsáveis pela aplicação dos ENDs devem ser qualificados, conforme as exigências da norma ABNT NBR ISO 9712 ou equivalentes internacionais. Eles são classificados em três níveis:

• ◽Nível 1: executa as inspeções seguindo instruções detalhadas.
• ◽Nível 2: interpreta resultados, elabora relatórios e instrui o nível 1.
• ◽Nível 3: projeta e valida procedimentos, lidera auditorias e garante conformidade normativa.

Uma indústria que investe em capacitação e certificação da equipe colhe resultados em confiabilidade, segurança e performance.

7. Documente e gerencie os resultados

Registros fotográficos, relatórios e históricos devem ser armazenados de forma organizada. Isso facilita a análise de tendências, auditorias e planejamento de ações corretivas. Com a digitalização dos processos e a chegada da Indústria 4.0, plataformas de gestão integradas com IoT, sensores e bancos de dados em nuvem tornam esse processo mais ágil e seguro.

Integração com a Indústria 4.0: END como elo entre tecnologia e confiabilidade

Um programa de inspeções bem planejado vai além da manutenção convencional. Ele se integra com as tecnologias emergentes da Indústria 4.0:

• ◽Sensores embarcados detectam vibração, temperatura ou microfissuras em tempo real.
• ◽Sistemas preditivos avisam quando o componente está próximo da falha.
• ◽Inspeções robotizadas em locais de difícil acesso aumentam a segurança.
• ◽Softwares de análise preditiva cruzam dados históricos com inspeções recentes para prever falhas futuras.

Ou seja, os ensaios não destrutivos deixam de ser ações pontuais para se tornarem parte estratégica da inteligência operacional da empresa.

Inspeções e Soldagem: uma relação crítica

Grande parte das falhas estruturais se inicia em soldas mal executadas ou degradadas ao longo do tempo. A aplicação correta dos ENDs nesse contexto é vital para:

• ◽Garantir a qualidade da solda durante a fabricação
• ◽Detectar trincas térmicas ou por fadiga
• ◽Controlar a corrosão sob tensão (especialmente em ambientes industriais severos)

Técnicas como líquido penetrante e partículas magnéticas são especialmente eficazes nesse cenário, com a vantagem de baixo custo e alta sensibilidade.

Caso fictício: Programa de Inspeção em uma Usina Metalúrgica

Vamos imaginar uma usina que realiza fundição e usinagem de grandes peças metálicas. A direção técnica decidiu implantar um programa de inspeção robusto após falhas recorrentes em eixos de transmissão.

Etapas seguidas:

1. Mapeamento dos ativos críticos: eixos, redutores e soldas em suportes estruturais.
2. Escolha dos métodos END: líquido penetrante para soldas, ultrassom para os eixos.
3. Elaboração dos POPs: com base nas normas ASTM e Petrobras.
4. Treinamento de pessoal: certificação Nível 2 para os inspetores.
5. Periodicidade definida: inspeções trimestrais e extraordinárias após grandes manutenções.
6. Digitalização dos resultados: relatórios em nuvem acessíveis pela engenharia.

Resultados: em menos de um ano, a taxa de falhas caiu 80%, e a confiabilidade operacional aumentou. Um exemplo de como o planejamento e a técnica fazem diferença na manutenção industrial.

Um plano de END é um plano de segurança e produtividade

Planejar um programa de inspeções não destrutivas não é apenas uma exigência técnica, mas uma atitude estratégica. Em tempos em que a indústria precisa ser cada vez mais eficiente, segura e sustentável, adotar práticas preventivas e confiáveis é o caminho certo.

A Metal-Chek, como líder nacional no fornecimento de produtos e soluções para END, está pronta para apoiar empresas que desejam elevar o padrão de suas inspeções. Nossos líquidos penetrantes, partículas magnéticas, equipamentos de UV, reveladores e removedores atendem aos mais altos padrões nacionais e internacionais.

Seja em soldagem, montagem industrial ou análise de integridade estrutural, conte com a Metal-Chek para garantir que seu programa de inspeções esteja um passo à frente. Porque confiabilidade não se improvisa — se constrói com planejamento, técnica e excelência.

Checklist Final: Programa de END Eficiente

✅ Mapear ativos críticos
✅ Definir objetivos claros para cada inspeção
✅ Escolher os métodos END adequados
✅ Estabelecer periodicidade conforme normas e criticidade
✅ Elaborar POPs conforme boas práticas
✅ Treinar e certificar a equipe técnica
✅ Gerenciar e digitalizar os resultados

Se você quer dar o próximo passo e estruturar seu programa de inspeção com os melhores insumos e equipamentos, entre em contato com a equipe técnica da Metal-Chek.

Siga-nos no Instagram: @metalchek

Entre em contato em: (11) 3515-5287

A confiabilidade operacional é um dos pilares da indústria moderna. Com a crescente pressão por redução de custos, aumento da segurança e eficiência dos ativos, a manutenção preditiva tornou-se essencial. Nesse contexto, os ensaios não destrutivos (END) desempenham um papel decisivo, agregando precisão e segurança à tomada de decisões técnicas e operacionais.

A adoção de tecnologias de monitoramento contínuo e sensores inteligentes tem impulsionado a revolução digital na indústria, alinhando-se aos princípios da Indústria 4.0. Dentro desse ecossistema, os ENDs são fundamentais para validar dados e ampliar a capacidade de antecipação de falhas.

Este artigo explora como a integração entre sensores, sistemas de monitoramento e métodos como líquido penetrante, partículas magnéticas e detecção de vazamentos contribuem para a eficiência da manutenção preditiva. Apresentamos também como a Metal-Chek, referência nacional em produtos para END, potencializa essa integração com tecnologia, qualidade e conformidade normativa.

Manutenção Preditiva: Muito Além da Inspeção Tradicional

A manutenção preditiva baseia-se na coleta e análise de dados em tempo real para prever falhas e evitar paradas inesperadas. É uma estratégia centrada na condição real do equipamento, em contraste com a manutenção corretiva (pós-falha) ou preventiva (intervalos fixos).

Ferramentas comuns da manutenção preditiva:

• Sensores de temperatura, vibração e pressão;
• Análise espectral e de corrente parasita;
• Termografia infravermelha;
• Ultrassom e análise tribológica (monitoramento de óleo);
• E, claro, Ensaios Não Destrutivos, que complementam os alertas automatizados com uma abordagem detalhada e visual da falha.

Benefícios técnicos e econômicos:

• Prevenção de paradas não programadas;
• Aumento da vida útil de componentes e ativos;
• Redução de custos com retrabalho e substituição de peças;
• Melhoria na segurança de operações industriais e comércio de produtos de alto valor agregado;

Empresas dos setores de indústria e comércio têm investido cada vez mais em tecnologias que permitam maior previsibilidade operacional, alinhando-se à tendência global da transformação digital na indústria.

Ensaios Não Destrutivos: A Base da Inspeção de Alta Precisão

Os END são técnicas de inspeção que analisam materiais, peças e soldas sem comprometer sua integridade estrutural. São amplamente utilizados para detectar trincas, inclusões, porosidades, delaminações e outros defeitos que não podem ser identificados visualmente.

Na manutenção preditiva, os END oferecem:

• Confirmação visual e técnica de anomalias apontadas por sensores;
• Acompanhamento da propagação de defeitos estruturais;
• Registro fotográfico e documentação técnica rastreável;
• Apoio à tomada de decisões com base em evidências concretas;
• Redução de incertezas durante intervenções planejadas;
• Conformidade com normas nacionais e internacionais de qualidade, segurança e rastreabilidade.

Principais métodos:

• Líquido Penetrante (LP): excelente para trincas superficiais em metais e materiais não metálicos;
• Partículas Magnéticas (PM): usado em materiais ferromagnéticos, detecta trincas superficiais e subsuperficiais;
• Ultrassom Industrial: ideal para localizar defeitos internos com alta precisão;
• Radiografia Industrial: fornece imagens internas de estruturas complexas;
• Eddy Current (Correntes Parasitas): útil em camadas finas e inspeções rápidas;
• Termografia Infravermelha: visualização térmica de pontos de aquecimento anormais.

Esses métodos são aplicados rotineiramente em inspeções de soldagem, caldeiras, tubulações pressurizadas, válvulas, estruturas aeronáuticas e peças sujeitas a desgaste mecânico. A vantagem está na detecção antecipada de trincas, porosidades, delaminações e outros tipos de falhas estruturais, mesmo em ambientes agressivos ou de difícil acesso.

Indústria 4.0 e a Integração Inteligente entre Sensores e END

A Indústria 4.0 está transformando a forma como fabricamos, mantemos e gerenciamos ativos industriais. A conectividade entre sensores, softwares, máquinas e pessoas permite uma visão sistêmica e preditiva de toda a operação.

Nesse contexto, os ENDs ganham uma nova função: validar fisicamente os dados coletados automaticamente. Em outras palavras, os sensores detectam padrões anormais de funcionamento, enquanto os ensaios confirmam (ou descartam) a presença de falhas estruturais reais.

Exemplo prático:

Um sensor detecta aumento de vibração em um motor crítico. Em seguida, é realizada uma inspeção com líquido penetrante na região da base de apoio, revelando uma trinca superficial em forma de “U”. Essa confirmação visual possibilita intervenções localizadas, reduzindo o tempo de parada.

Benefícios da integração:

• Correlação entre dados digitais e evidência física;
• Decisões embasadas tecnicamente;
• Otimização de planos de manutenção;
• Evita-se substituições desnecessárias;
• Minimização do tempo de parada;
• Ampliação da previsibilidade e redução de incertezas.

A integração entre ENDs e sensores é um passo essencial para alcançar manutenção autônoma e gestão baseada em confiabilidade. Essa abordagem se encaixa perfeitamente nas estratégias de digitalização da indústria e comércio brasileiro.

Soluções Metal-Chek: Alto Desempenho para Inspeções Preditivas

A Metal-Chek oferece uma linha completa de produtos para Ensaios Não Destrutivos (END), desenvolvidos com matéria-prima de alta qualidade e rigoroso controle de fabricação.
Os Líquidos Penetrantes, Removedores e Reveladores atendem aos requisitos das normas AMS 2644 e Petrobras N-2370, além de estarem em conformidade com as normas Petrobras N-1596, ASME Seção V, ASTM E1417 e ISO 3452-3.

Na linha de Partículas Magnéticas, a SuperMagna oferece consumíveis com granulometria balanceada, garantindo máxima sensibilidade e precisão na detecção de descontinuidades. As partículas são fabricadas conforme as normas AMS 3040 a 3046, e atendem aos requisitos das normas Petrobras N-1598, ASTM E1444, ASME Seção V e ASTM E709.

Essa credibilidade posiciona a marca como parceira estratégica para empresas que adotam manutenção preditiva com foco em eficiência e segurança.

Esses produtos estão presentes em segmentos como petróleo e gás, aeroespacial, ferroviário, mineração, geração de energia e fabricação industrial, consolidando a aplicação dos END como parte integral da estratégia preditiva.

Soluções em destaque:

Líquido Penetrante

O líquido penetrante da Metal-Chek é ideal para detectar descontinuidades superficiais em materiais metálicos e não metálicos (como alumínio, aço inox, ligas de níquel, cerâmicas e plásticos técnicos). A linha abrange desde produtos visíveis até fluorescentes, com alto poder de penetração e contraste.

Etapas do processo:

1. Limpeza da superfície;
2. Aplicação do penetrante (visível ou fluorescente);
3. Tempo de penetração controlado;
4. Remoção do excesso;
5. Aplicação do revelador;
6. Avaliação pelo inspetor qualificado.

Destaques da Linha Metal-Chek:

• VP 30: visível lavável à água – ideal para superfícies rugosas.
• VP 31: visível removível com solvente – indicado para inspeções críticas de metais sujeitos a oxidação.
• FP 91: fluorescente lavável à água – uso geral com média sensibilidade.
• Alta Temperatura VP 302: inspeções em peças em operação entre 52 °C e 120 °C.

Partículas Magnéticas

Método eficaz para detecção de trincas e descontinuidades superficiais e subsuperficiais em materiais ferromagnéticos. A linha SuperMagna oferece precisão e sensibilidade extrema. Disponível nas versões via seca e via úmida, fluorescentes ou visíveis

Aplicação:

• Peças fundidas, laminadas, usinadas ou soldadas;
• Inspeções durante ou após fabricação;
• Superfícies em alta temperatura (até 300 °C em alguns produtos).

Funcionamento:

• Magnetização da peça com Yoke ou equipamento estacionário;
• Aplicação de partículas (vias seca ou úmida);
• Identificação visual do defeito pela aglomeração das partículas no campo de fuga magnético.

Destaques da Linha SuperMagna:

• SuperMagna LY 3000: última geração, via úmida fluorescente, altíssima sensibilidade
• SuperMagna WD 55 / YD 404: via seca, para peças quentes (até 300°C)
• SuperMagna LY 2000: via úmida fluorescente mais conhecida no mercado nacional.
• SuperMagna CRL 265: partícula dual, ideal para ambientes com alternância entre inspeção visível e UV-A

Equipamento:

YOKE HMM6: equipamento portátil de alto desempenho, robusto e certificado para uso em ambientes industriais exigentes.

Esses produtos estão presentes em segmentos como petróleo e gás, aeroespacial, ferroviário, mineração, geração de energia e fabricação industrial, consolidando a aplicação dos END como parte integral da estratégia preditiva.

Aplicações Reais da Manutenção Preditiva com END

1. Indústria Aeronáutica

• Risco operacional elevado exige controle rigoroso.
• Peças de liga leve, como titânio e alumínio, são inspecionadas rotineiramente com líquido penetrante fluorescente.
• O histórico da peça é registrado digitalmente para rastreabilidade completa.

2. Siderurgia e Metalurgia

• Altas temperaturas e tensões mecânicas aceleram a degradação.
• A inspeção com partículas magnéticas revela trincas em cilindros, rolos e eixos ainda em linha de produção.
• Manutenções podem ser planejadas sem interromper o processo produtivo.

3. Geração de Energia (Hidrelétricas, Termelétricas, Eólicas)

• Turbinas, dutos e pás precisam de inspeção periódica.
• Sensores detectam vibrações ou ruídos anormais.
• ENDs confirmam a falha antes que haja risco de colapso.

4. Ferrovias

• Trilhos e eixos são sujeitos a esforço cíclico.
• A manutenção preditiva permite programar substituições antes que surjam rupturas.
• A Metal-Chek fornece kits portáteis para inspeções de campo rápidas e eficazes.

5. Indústria Naval e Offshore

• Ambientes agressivos com salinidade, umidade e variações térmicas.
• ENDs são aplicados em soldas estruturais, válvulas, cascos e passagens de cabos.
• A utilização de partículas e líquidos específicos para ambientes marítimos garante precisão mesmo sob condições adversas.

A Importância Estratégica dos ENDs na Indústria e Comércio

Empresas da indústria e comércio que integram ENDs ao seu processo de manutenção preditiva colhem resultados expressivos: menor tempo de parada, maior controle de qualidade, segurança jurídica e competitividade de mercado.

Além dos benefícios técnicos, os ensaios não destrutivos contribuem para:

• Atender exigências regulatórias (INMETRO, ANP, ANAC, entre outras);
• Alinhar-se aos padrões de ESG e sustentabilidade;
• Evitar multas e perdas por falhas não detectadas;
• Fortalecer a imagem da marca como sinônimo de qualidade e inovação.

A Metal-Chek, com mais de 40 anos de mercado, participa diretamente dessa evolução, oferecendo suporte técnico, treinamentos e soluções completas adaptadas a cada segmento industrial.

A integração entre manutenção preditiva e ensaios não destrutivos é uma tendência irreversível. Na era da indústria 4.0, a capacidade de prever, detectar e corrigir falhas antes que causem danos é o diferencial que separa empresas eficientes de empresas vulneráveis.

Métodos como o líquido penetrante e as partículas magnéticas são aliados indispensáveis da inspeção técnica, viabilizando uma produção segura, econômica e sustentável. Com os produtos da Metal-Chek, essa jornada se torna ainda mais confiável e assertiva.

Seja qual for o seu segmento — energia, transporte, metalurgia ou aeroespacial —, investir em ENDs é investir em excelência.

A integração entre manutenção preditiva e ensaios não destrutivos representa o caminho mais eficaz para a excelência operacional na era da indústria 4.0. A capacidade de antecipar falhas com precisão, tomar decisões baseadas em dados e garantir a segurança estrutural dos ativos é o novo diferencial competitivo.

A Metal-Chek contribui diretamente com essa evolução ao fornecer produtos confiáveis, normatizados e adaptados às realidades do setor industrial. Seja na soldagem, na inspeção de peças críticas ou no monitoramento contínuo de estruturas, a presença dos ENDs potencializa a inteligência da manutenção preditiva.

Invista em tecnologia, invista em segurança, invista em previsibilidade. Conte com a Metal-Chek.

Irstou do conteúdo?
Saiba mais em: www.metalchek.com.br

Caso ainda tenha restado dúvidas, entre em contato com nossa equipe técnica. Será um grande prazer poder te ajudar!

Siga-nos no Instagram: @metalchek

Entre em contato em: (11) 3515-5287

Em setores altamente regulamentados como aeronáutico, nuclear, ferroviário, petróleo e gás, a segurança operacional depende da excelência na inspeção de componentes de alta responsabilidade. Nesses contextos, os Ensaios Não Destrutivos (END) são indispensáveis para prevenir falhas estruturais e funcionais que poderiam comprometer a integridade do sistema.

Contudo, a eficácia dos END vai além da detecção de descontinuidades: ela depende diretamente da rastreabilidade do processo e da confiabilidade dos resultados obtidos. A Metal-Chek, com décadas de expertise em soluções para END, reforça a importância da aplicação rigorosa das normas técnicas nacionais e internacionais, assegurando a qualidade e repetibilidade dos ensaios.

Rastreabilidade: A Base Documental da Confiabilidade

A rastreabilidade em END começa na identificação precisa do componente inspecionado, que deve possuir um número único de registro. Esse identificador deve estar vinculado a um conjunto robusto de informações, incluindo:

• Data e local do ensaio;
• Nome e certificação do inspetor (segundo ISO 9712);
• Procedimento técnico aplicado;
• Equipamento utilizado (com calibração rastreável);
• Condições ambientais;
• Resultados e imagens documentadas.

Esses dados são incorporados ao laudo técnico e à ficha de aceitação, permitindo um histórico completo da peça, prática mandatória em conformidade com as exigências da ISO 9001, ASME BPVC, API e NADCAP.

Confiabilidade: Reprodutibilidade Técnica Garantida

A confiabilidade dos Ensaios Não Destrutivos está relacionada à reprodutibilidade e repetibilidade dos resultados. Se um componente for inspecionado novamente sob as mesmas condições, os dados devem ser consistentes, dentro das margens técnicas aceitáveis.

Isso só é possível quando:

• Os procedimentos seguem instruções operacionais validadas;
• Os inspetores são qualificados e treinados continuamente;
• O ambiente de inspeção é controlado;
• Há verificação cruzada (cross-check) por inspetores independentes;
• Utilizam-se tecnologias de registro automático de dados e documentação digital integrada.

E por que confiar na Metal-Chek?

A Metal-Chek é referência nacional em produtos e soluções para Ensaios Não Destrutivos, com profundo domínio das normas END vigentes e participação ativa na evolução técnica do setor. Nosso compromisso com a confiabilidade, rastreabilidade e conformidade regulatória fortalece a confiança de clientes que atuam em mercados críticos e altamente exigentes.

Garantir a rastreabilidade e confiabilidade nos Ensaios Não Destrutivos não é apenas uma exigência normativa — é uma prática que protege vidas, ativos e reputações. Ao aplicar os END de forma padronizada, com suporte documental completo e rigor técnico, sua empresa assegura segurança operacional e reconhecimento de qualidade internacional.

O método de Líquido Penetrante (LP) é baseado na capilaridade e na retenção de substâncias corantes em descontinuidades abertas à superfície. Sua sensibilidade depende de uma série de fatores que, se negligenciados, comprometem a confiabilidade do ensaio. Embora seja simples e eficaz, sua sensibilidade pode ser comprometida por diversos fatores. Este artigo explora os principais interferentes que afetam os resultados e apresenta recomendações práticas, com base nas normas ASTM E1417, ISO 3452-1 e ABNT NBR NM 324.

1. Principais Interferentes no Ensaio de Líquido Penetrante

Contaminantes Superficiais

• O que são: óleos, graxas, tintas, oxidações e resíduos diversos.
• Impacto: impedem a penetração do líquido e mascaram defeitos.
• Como evitar: realizar limpeza com desengraxantes (removedores) compatíveis e inspeção visual antes da aplicação do penetrante.

Temperatura Inadequada

• Faixa recomendada: entre 10°C e 50°C (segundo ASTM E1417).
• Temperaturas baixas: aumentam a viscosidade, reduzindo a penetração.
• Temperaturas elevadas: causam evaporação prematura, prejudicando a eficácia do ensaio.
• Solução: controlar a temperatura da peça e do ambiente antes e durante o ensaio.

Produto Inadequado ao Tipo de Superfície

• Exemplo de erro comum: uso de penetrantes fluorescentes de alta sensibilidade em peças rugosas, gerando excesso de fundo.
• Recomendação: selecionar o tipo e a sensibilidade do penetrante conforme a textura e o material da peça.

Tempo de Penetração Incorreto

• Tempo insuficiente: impede que o líquido atinja a descontinuidade.
• Tempo excessivo: pode causar manchas, aumentar o ruído visual e dificultar a interpretação.
• Como ajustar: seguir rigorosamente o tempo recomendado pelo fabricante e pelas normas técnicas.

Remoção Inadequada do Penetrante

• Problemas causados: Limpeza deficiente: penetrante residual pode ocultar falhas. Limpeza excessiva: pode remover o penetrante da descontinuidade.
• Solução: aplicar técnica de remoção conforme o tipo de penetrante (lavável com água, pós-emulsionável ou solúvel em solvente).

Aplicação Incorreta do Revelador

• Erros comuns: Aplicação irregular ou em excesso. Tempo de revelação fora dos padrões.
• Boas práticas: respeitar o tipo de revelador (seco, úmido ou não aquoso) e os tempos mínimos de revelação, conforme a ASTM E1417.

2. Boas Práticas Recomendadas

• Utilizar procedimentos escritos e validados (PVI ou IT), conforme ISO 3452-1.
• Verificar a compatibilidade química entre os materiais da peça e os produtos utilizados.
• Empregar fontes de luz UV-A calibradas, seguindo a norma ASTM E3022.
• Realizar a inspeção em ambiente controlado, preferencialmente em cabines de ensaio adequadas, de acordo com ISO 3059.

O controle rigoroso dos fatores que interferem no ensaio por Líquido Penetrante é essencial para garantir resultados confiáveis, rastreáveis e tecnicamente válidos. A escolha correta dos produtos, o cumprimento das normas e a realização da inspeção sob condições adequadas de iluminação e temperatura são requisitos indispensáveis para assegurar a eficácia do método e a integridade das estruturas inspecionadas.

A inspeção por líquido penetrante (LP) é amplamente utilizada na detecção de descontinuidades abertas à superfície em juntas soldadas. No entanto, esse tipo de inspeção apresenta um desafio recorrente: os falsos positivos. Muitas vezes, indicações observadas durante o ensaio não correspondem a defeitos reais, mas sim a artefatos provocados por condições inadequadas da superfície ou execução do processo. Com base nas normas ASTM E1417, ISO 3452-1 e ABNT NBR 15808, este artigo explora como evitar essas falhas interpretativas.

Fontes de Falsos Positivos

Superfícies soldadas frequentemente apresentam rugosidades, respingos de solda e resíduos metálicos que retêm o penetrante de forma desigual, gerando marcas que podem ser confundidas com descontinuidades. Para evitar isso, a preparação da superfície é essencial. A remoção de escórias, óxidos e contaminantes com jateamento leve ou limpeza química conforme ISO 8501-1 é uma etapa crítica antes da aplicação do produto.

Outro fator importante é a escolha correta do tipo e da sensibilidade do penetrante. Em superfícies rugosas, produtos de alta sensibilidade podem causar saturação de fundo, dificultando a interpretação. Nestes casos, recomenda-se o uso de penetrantes de sensibilidade intermediária (nível 2 ou 3). Além disso, a iluminação deve estar conforme a ISO 3059, especialmente em ambientes industriais com variáveis de luz natural. Luz branca acima de 1000 lux ou luz UV-A entre 1000 e 5000 μW/cm² é essencial para garantir visibilidade adequada das indicações.

A remoção do excesso de penetrante também é uma etapa crítica. Se feita de forma excessiva, pode apagar uma indicação verdadeira. Se for insuficiente, pode criar “fundo colorido” e mascarar defeitos. A aplicação do revelador deve ser uniforme, e o tempo de revelação respeitado conforme o tipo utilizado: seco, úmido, não aquoso.

Finalmente, a capacitação do inspetor faz toda a diferença. Um profissional treinado conforme a norma ISO 9712 terá maior habilidade para distinguir entre uma verdadeira descontinuidade e um artefato de superfície. Investir em treinamento e revisão contínua de procedimentos internos contribui significativamente para a qualidade e confiabilidade das inspeções.

Minimizar os falsos positivos em inspeções por LP em soldas depende de três pilares: preparação adequada da superfície, execução correta do processo e qualificação do profissional. Esses cuidados aumentam a confiabilidade do ensaio, reduzem retrabalho e garantem decisões mais assertivas sobre a integridade das soldas avaliadas.

A precisão da inspeção de soldas com LP depende diretamente da qualidade da preparação da superfície, escolha correta do penetrante e experiência do inspetor. A padronização do processo segundo normas internacionais reduz a incidência de falsos positivos e garante maior confiabilidade nas decisões de aceitação ou rejeição.

A interpretação das indicações obtidas durante um ensaio por partículas magnéticas é um dos pontos mais críticos do processo, especialmente quando se trata de peças de alta responsabilidade. Saber diferenciar entre uma indicação relevante (um defeito real) e uma indicação irrelevante (causada por geometria, sobreposição de campos ou contaminação) é o que garante a confiabilidade da avaliação e evita rejeições desnecessárias ou falhas em serviço.

A norma ASTM E1444, assim como a ISO 9934-1, traz orientações para a identificação e classificação das indicações. De acordo com essas normas, uma indicação relevante é aquela que possui extensão, forma e contraste suficientes para levantar dúvidas sobre a integridade da peça. Já as indicações irrelevantes normalmente aparecem em locais previsíveis como furos, rebaixos ou zonas de concentração de campo magnético.

Além disso, é preciso considerar:

1. Tipo de corrente utilizada (contínua ou alternada);
2. A direção do campo aplicado;
3. A presença de campos residuais. Inspetores devem estar atentos a padrões típicos de falhas, como trincas paralelas ao cordão de solda, laminados, inclusões não metálicas ou fadiga por esforço repetitivo.

Fotografias de referência, blocos de comparação e relatórios anteriores podem ser usados para auxiliar na decisão.

Outro fator importante é a documentação: todas as indicações relevantes devem ser registradas com descrição do local, tipo de defeito e, se possível, imagem. A rastreabilidade é exigida pelas normas de qualidade como ISO 9001 e ASME.

Por fim, a qualificação do inspetor conforme a ISO 9712 é indispensável para que ele tenha domínio técnico, senso crítico e habilidade prática para avaliar corretamente os resultados do ensaio.

A correta interpretação das indicações não é apenas uma etapa do processo de PM, é a ponte entre o ensaio técnico e a decisão de continuidade ou reparo de um componente. Dominar essa etapa reduz riscos operacionais, fortalece a segurança do ativo e gera economia para a indústria.
