No ensaio por Líquido Penetrante (LP), a escolha entre penetrantes visíveis (Tipo II) e penetrantes fluorescentes (Tipo I) é uma decisão técnica que impacta diretamente a sensibilidade da inspeção, a forma de avaliação das indicações e a confiabilidade do resultado final.

Embora ambos os tipos de penetrante se baseiem no mesmo princípio físico, suas características operacionais, condições de inspeção e níveis de sensibilidade diferem. Este artigo apresenta uma abordagem educativa e técnica, esclarecendo as principais diferenças entre o LP visível e o LP fluorescente, suas aplicações e limitações, sempre condicionadas ao procedimento técnico aprovado.

O que é o ensaio por Líquido Penetrante

O ensaio por Líquido Penetrante é um método de Ensaios Não Destrutivos utilizado para a detecção de descontinuidades superficiais abertas à superfície em materiais metálicos e não metálicos, desde que o material não seja poroso.

O método é amplamente aplicado na inspeção industrial devido à sua versatilidade e capacidade de revelar descontinuidades finas, desde que executado em conformidade com procedimento técnico específico.

Princípio comum aos penetrantes visíveis e fluorescentes

Tanto os líquidos penetrantes visíveis quanto os fluorescentes baseiam-se no princípio físico da capilaridade, que permite que o líquido penetre em descontinuidades abertas à superfície, mesmo quando estas apresentam dimensões extremamente reduzidas.

Após a aplicação do penetrante e a remoção do excesso superficial, o produto retido nas descontinuidades é trazido de volta à superfície por meio do revelador, formando indicações que serão avaliadas durante a inspeção visual.

A diferença entre os dois tipos de penetrante não está no princípio de funcionamento, mas na forma como as indicações são visualizadas durante a inspeção.

Líquido Penetrante Visível (Tipo II): características gerais

Os líquidos penetrantes visíveis utilizam contraste de cor, normalmente vermelho sobre fundo branco, para permitir a visualização das indicações sob iluminação branca adequada.

Características gerais:

• inspeção realizada sob luz visível;
• indicações observadas a olho nu;
• aplicável em diferentes ambientes industriais;
• amplamente utilizado em inspeções de fabricação.

A confiabilidade do ensaio depende diretamente da intensidade da iluminação branca, da uniformidade camada de revelador e da correta execução do ensaio, respeitando o procedimento.

Líquido Penetrante Fluorescente (Tipo I): características gerais

Os líquidos penetrantes fluorescentes contêm pigmentos que emitem luz visível quando excitados por radiação ultravioleta (UV-A), permitindo a visualização das indicações em ambientes com controle de iluminação.

Características gerais:

• inspeção realizada sob luz ultravioleta;
• indicações observadas por fluorescência;
• maior capacidade de percepção visual em determinadas aplicações;
• amplamente utilizado em inspeções que exigem maior nível de sensibilidade e confiabilidade.

Nesse método, a qualidade da inspeção está diretamente relacionada às condições de iluminação UV-A, ao controle do ambiente e à correta adaptação visual do inspetor e da correta execução do ensaio, respeitando o procedimento.

Sensibilidade e capacidade de detecção

O Líquido Penetrante fluorescente (Tipo I) apresenta maior sensibilidade quando comparado ao Líquido Penetrante visível (Tipo II). No entanto, nem sempre o método mais sensível é o mais adequado para todas as aplicações.

A escolha do tipo de penetrante deve considerar fatores como o tipo de descontinuidade a ser detectada, o processo de fabricação, a condição da superfície, o segmento industrial, o ambiente de inspeção e os requisitos estabelecidos no procedimento técnico aprovado.

Vantagens do ensaio por Líquido Penetrante

De forma geral, o ensaio por Líquido Penetrante, tanto no método visível quanto no fluorescente, apresenta as seguintes vantagens:

• método de inspeção simples e amplamente difundido;
• custo operacional relativamente baixo quando comparado a outros métodos de END;
• facilidade de aplicação, desde que executado conforme procedimento técnico;
• interpretação visual direta das indicações;
• boa sensibilidade para a detecção de descontinuidades superficiais abertas à superfície, inclusive descontinuidades finas e de pequena abertura;
• aplicável a peças de diferentes tamanhos e geometrias, desde que haja acesso à superfície a ser inspecionada.

Limitações do ensaio por Líquido Penetrante

Apesar de suas vantagens, o ensaio por Líquido Penetrante apresenta limitações técnicas que devem ser consideradas:

• detecta exclusivamente descontinuidades abertas à superfície, não sendo aplicável à detecção de falhas internas ou subsuperficiais;
• não é recomendado para materiais porosos;
• requer controle das condições ambientais durante a execução do ensaio, incluindo a temperatura, que deve estar dentro da faixa especificada no procedimento técnico e nas normas aplicáveis;
• condições inadequadas de superfície ou de ambiente podem comprometer a confiabilidade das indicações.

Considerações finais

A diferença entre líquidos penetrantes visíveis e fluorescentes vai além da aparência da indicação. Trata-se de uma decisão técnica, que envolve princípios físicos, sensibilidade requerida, condições de inspeção, ambiente, tipo de descontinuidade e conformidade com o procedimento técnico aprovado.

Quando corretamente especificados e aplicados, ambos os métodos oferecem resultados confiáveis e contribuem para a integridade e segurança dos componentes inspecionados.

Excelência em produtos para quem busca resultados confiáveis.
A Metal-Chek fornece soluções completas para Ensaios Não Destrutivos: líquidos penetrantes visíveis e fluorescentes, reveladores, removedores e acessórios, desenvolvidos conforme as principais normas ASTM, ISO, ASME, NM e PETROBRAS, garantindo qualidade, segurança e conformidade técnica em cada inspeção.

Precisa de mais informações sobre consumíveis e equipamentos para END? Fale com nossos consultores e conheça as soluções Metal-Chek para os requisitos da sua aplicação.

Para acompanhar conteúdos técnicos, dicas e novidades sobre END, siga também a Metal-Chek no Instagram, LinkedIn e no You Tube.

O ensaio por Líquido Penetrante (LP) é um dos métodos mais conhecidos e aplicados dentro dos Ensaios Não Destrutivos (END). Simples na execução, porém extremamente rigoroso nos detalhes, ele é fundamental para garantir qualidade, segurança e confiabilidade em componentes críticos de diversos setores industriais.

Apesar da aparente simplicidade, resultados inconsistentes quase sempre estão ligados a falhas de preparação, aplicação ou controle das condições de ensaio — e não ao método em si. Por isso, entender seus princípios é indispensável para quem busca inspeções confiáveis.

O que é o Ensaio por Líquido Penetrante?

O ensaio por líquido penetrante tem como finalidade detectar descontinuidades abertas à superfície de materiais sólidos não porosos.

Entre as descontinuidades mais comuns identificadas pelo método estão:

• Trincas
• Porosidades
• Falta de fusão em soldas

Uma das grandes vantagens do LP é sua versatilidade. O método pode ser aplicado tanto em materiais magnéticos quanto não magnéticos, como:

• Aços carbono e aços inoxidáveis austeníticos
• Alumínio e magnésio
• Titânio

Além disso, o LP também pode ser utilizado, sob condições específicas, em cerâmicas, vidros e alguns plásticos.

Princípio Físico do Ensaio por LP: Capilaridade

O funcionamento do ensaio por líquido penetrante baseia-se no fenômeno físico da capilaridade.

A capilaridade permite que um líquido penetre em descontinuidades abertas à superfície independentemente da orientação da peça, seja vertical, horizontal ou sobrecabeça, sem depender da ação da gravidade.

Após a aplicação do penetrante e a remoção do excesso superficial, a aplicação do revelador promove o chamado efeito capilar inverso, fazendo com que o líquido retido nas descontinuidades retorne à superfície, formando indicações visíveis ou fluorescentes.

Etapas do Ensaio por Líquido Penetrante

Um ensaio de LP confiável segue seis etapas fundamentais:

1. Preparação e limpeza da superfície

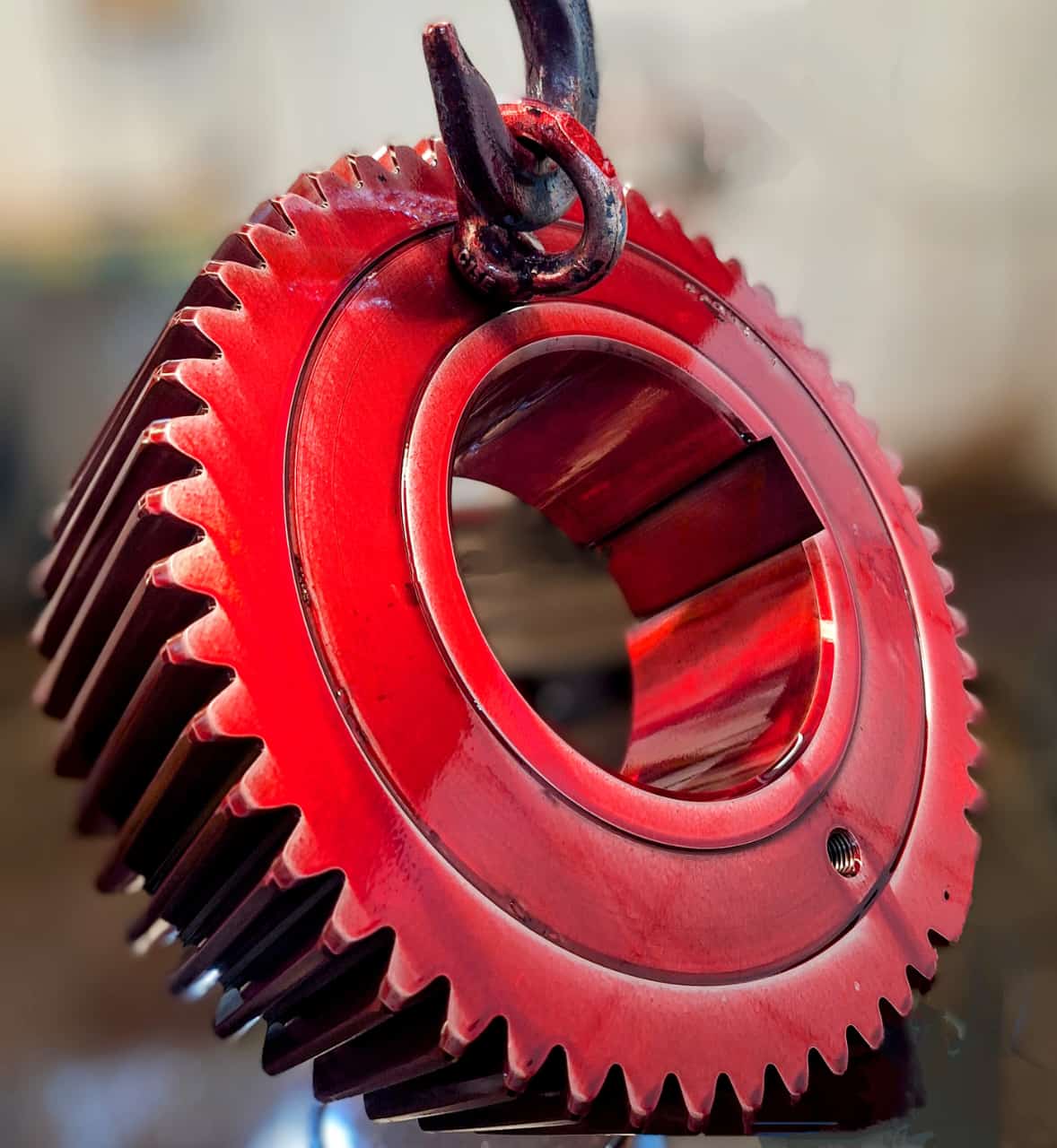

2. Aplicação do penetrante
3. Tempo de penetração
4. Remoção do excesso de penetrante
5. Aplicação do revelador
6. Inspeção, registro e limpeza final

Cada etapa deve seguir rigorosamente o procedimento qualificado e aprovado pelo Inspetor Nível 3, respeitando normas e parâmetros definidos.

A Importância da Preparação da Superfície

A etapa mais crítica do ensaio por líquido penetrante é, sem dúvida, a preparação e limpeza da superfície.

A remoção completa de:

• Graxa
• Óleo
• Carepas
• Oxidação
• Tintas e revestimentos

É essencial para que o penetrante consiga atuar corretamente por capilaridade. Superfícies mal preparadas comprometem diretamente a sensibilidade do ensaio.

Tipos de Produtos Utilizados no Ensaio por Líquido Penetrante

O ensaio por líquido penetrante depende da correta combinação de três grupos principais de produtos:

1. Removedores

Utilizados para:

• Limpeza prévia da superfície
• Remoção do excesso de penetrante, conforme o método aplicado

2. Penetrantes

Classificados conforme o tipo de visualização:

• Fluorescentes (Tipo I) – utilizados sob luz UV-A
• Visíveis (Tipo II) – observados sob luz branca

E conforme o método de remoção:

• Método A – lavável à água
• Método B – pós-emulsificável lipofílico
• Método D – pós-emulsificável hidrofílico
• Método C – removível com solvente

3. Reveladores

Aplicados para melhorar o contraste e evidenciar as indicações, disponíveis nas formas:

• Pó seco (Forma a)
• Suspensão aquosa (Forma c)
• Solução aquosa (Forma b)
• Suspensão não aquosa em solvente (Formas d | e)

A escolha da combinação correta depende do procedimento técnico, do tipo de material e da descontinuidade a ser detectada.

Dúvidas Comuns sobre o Ensaio por Líquido Penetrante (LP)

Tempo de Penetração: Quanto Tempo Deixar o Penetrante Agir?

Para os produtos Metal-Chek, a recomendação geral é um tempo mínimo de penetração de 10 minutos.
Em algumas aplicações específicas, 5 minutos podem ser suficientes, desde que:

– O procedimento esteja qualificado

– Haja aprovação do Inspetor Nível 3

Líquido Penetrante Pode Ser Usado em Aço Inox?

Sim. O ensaio por LP pode ser aplicado em aço inoxidável austenítico, aço duplex e titânio, desde que sejam observados os níveis de contaminantes (Cl + F) indicados no certificado de análise do produto.

Penetrante Fluorescente é Sempre Mais Sensível?

Sim. O penetrante fluorescente (Tipo I) apresenta maior sensibilidade quando comparado ao penetrante visível (Tipo II).

No entanto, mais sensibilidade nem sempre significa melhor aplicação. A escolha do tipo de penetrante deve considerar:

• Tipo de descontinuidade
• Processo de fabricação
• Condição da superfície
• Segmento industrial
• Procedimento aplicável

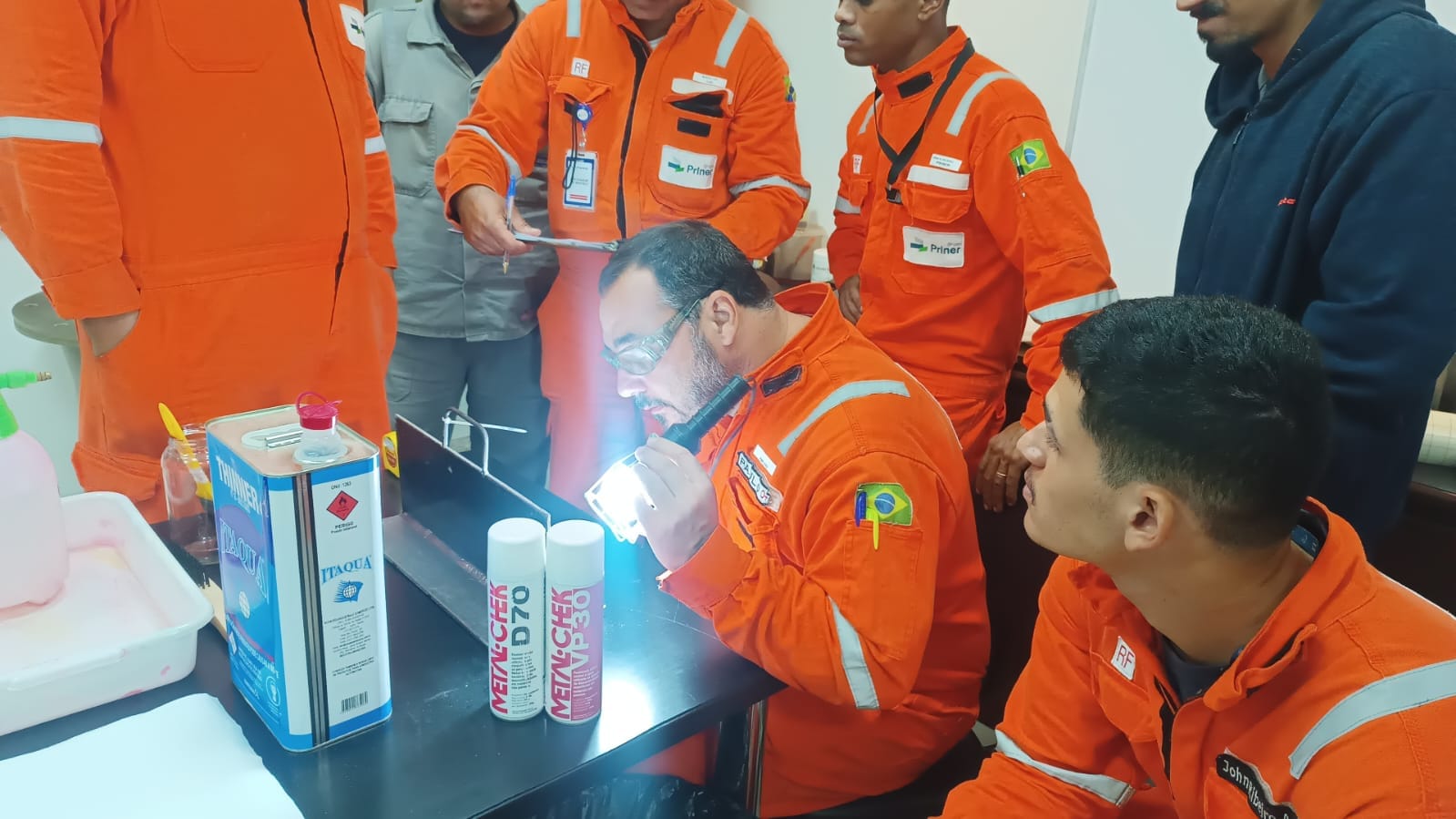

Condições de Ensaio e Qualificação do Inspetor

O ensaio por líquido penetrante depende diretamente da capacidade visual do inspetor e das condições de iluminação.

Condições mínimas de iluminação:

• Penetrante Visível (Tipo II):
  • Luz visível ≥ 1000 lux
• Penetrante Fluorescente (Tipo I):
  • Luz UV-A ≥ 1000 µW/cm²
  • Luz visível < 20 lux

É necessário que o inspetor seja submetido periodicamente a testes de acuidade visual e de diferenciação de cores, como:

• Acuidade visual (Jaeger)
• Diferenciação de cores (Ishihara)

Vantagens e Limitações do Ensaio por LP

Vantagens:

• Método simples e de baixo custo
• Fácil aplicação e interpretação
• Alta sensibilidade para descontinuidades superficiais
• Aplicável a peças de qualquer tamanho e geometria

Limitações:

• Detecta apenas descontinuidades abertas à superfície
• Não aplicável em materiais porosos
• Exige controle rigoroso de temperatura
  • Faixa típica: 10 °C a 52 °C

Segurança e Normas Aplicáveis

O ensaio deve ser realizado em ambientes bem ventilados, com uso adequado de Equipamentos de Proteção Individual (EPIs).

Em ensaios fluorescentes, é obrigatório o uso de óculos de proteção contra luz UV-A.

Principais normas aplicáveis ao ensaio por LP:

• ASME Seção V – Artigo 6
• ASTM E1417
• ASTM E165
• ISO 3452
• NM 334
• PETROBRAS N-1596
• PETROBRAS N-2370

Conclusão

O ensaio por líquido penetrante continua sendo uma das ferramentas mais eficientes para a detecção de descontinuidades superficiais, desde que executado com disciplina técnica, produtos confiáveis e procedimentos bem definidos.

A excelência no LP não está em atalhos, mas no controle rigoroso de cada etapa do processo.

Excelência em produtos para quem busca resultados confiáveis

Precisa de mais informações sobre consumíveis e equipamentos para END? Fale com nossos consultores e conheça as soluções Metal-Chek para os requisitos da sua aplicação.

Para acompanhar conteúdos técnicos, dicas e novidades sobre END, siga também a Metal-Chek no Instagram e no LinkedIn.

Nos ensaios por Líquido Penetrante fluorescente (LP) e Partículas Magnéticas fluorescentes (PM), a luz UV-A excita os materiais fluorescentes, permitindo observar as indicações. As características da iluminação influenciam o contraste e as condições de visualização.

A ASTM E3022 estabelece procedimentos de avaliação, requisitos de desempenho e informações a serem reportadas sobre luminárias UV-A LED utilizadas nesses ensaios. Seu escopo abrange testes conduzidos pelo fabricante ou por seu centro de serviço autorizado. Fonte: ASTM.

Por que avaliar a luminária como um conjunto?

O desempenho resulta da interação entre LEDs, filtros, elementos ópticos, circuitos, alimentação e sistema de resfriamento. Por isso, a avaliação considera a configuração completa da luminária.

Uma especificação isolada do LED não representa, por si só, o comportamento do equipamento utilizado na inspeção. Fonte: escopo da ASTM E3022.

Quais características são avaliadas?

A avaliação do desempenho das luminárias UV-A LED considera características ópticas, térmicas e elétricas, incluindo:

A documentação distingue o relatório de ensaio do modelo do relatório de ensaio da unidade, vinculado ao número de série. Essa distinção ajuda a identificar quais características foram avaliadas e a qual equipamento os resultados se referem.

Por que a norma importa para a segurança e para os resultados da inspeção?

Características inadequadas de emissão ou instabilidade da luminária podem prejudicar a visualização das indicações. Entre os possíveis efeitos estão:

• Redução da área útil de inspeção, quando parte do feixe não oferece intensidade suficiente.
• Variações de intensidade durante o uso, que podem passar despercebidas sem medição.
• Menor eficiência na excitação da fluorescência, quando o espectro de emissão é inadequado.
• Redução do contraste das indicações, dificultando a identificação de descontinuidades.

A filtragem também merece atenção: emissões indesejadas podem interferir na observação e aumentar a exposição do profissional à radiação. Além disso, intensidade excessiva pode favorecer a perda de fluorescência. Fonte: ASTM E3022.

Quando a conformidade com a norma é exigida, a ausência de comprovação documental ou o descumprimento de seus requisitos também pode resultar em apontamentos em auditorias técnicas.

Orientações para a seleção da luminária

Alguns cuidados podem ajudar na análise das opções disponíveis:

• Consulte a documentação de conformidade, observando a edição da norma indicada.
• Confira o modelo e a configuração aos quais os relatórios se referem.
• Verifique a identificação da unidade, incluindo seu número de série e a correspondência com os documentos fornecidos.
• Considere as condições de utilização, como distância de trabalho, área iluminada e alimentação.
• Relacione as características da luminária aos requisitos da aplicação, conforme os documentos técnicos do ensaio.

Essas orientações ajudam a avaliar o equipamento de forma mais completa, considerando diferentes características de desempenho.

Desempenho documentado para apoiar a inspeção

A ASTM E3022 oferece uma referência para avaliar luminárias UV-A LED destinadas aos ensaios fluorescentes. Sua aplicação deve ser considerada em conjunto com os requisitos de execução e as verificações de iluminação previstas para a inspeção.

Fale com nossos consultores para conhecer nossas soluções para Ensaios Não Destrutivos.

Acompanhe conteúdos técnicos e novidades no Instagram e no LinkedIn da Metal-Chek.

Cuidados que preservam o desempenho

O cuidado com líquidos penetrantes, reveladores, partículas magnéticas e outros consumíveis para Ensaios Não Destrutivos (END) começa antes da aplicação. As condições de armazenamento e o controle da validade contribuem para preservar as características dos produtos e a confiabilidade do ensaio.

Temperatura inadequada, entrada de umidade, contaminação e danos às embalagens podem comprometer esse desempenho. Por isso, a organização do estoque merece a mesma atenção dedicada à seleção dos consumíveis.

Por que o armazenamento adequado é importante?

Cada produto possui uma formulação e condições específicas de conservação. Quando essas condições não são respeitadas, podem ocorrer alterações que prejudicam a aplicação, a formação das indicações e sua visualização.

Conforme o consumível, os efeitos podem incluir aglomeração de pós, perda de componentes voláteis e mudanças de viscosidade ou aspecto.

Estar dentro da validade não dispensa os cuidados de armazenamento e as verificações previstas para o uso.

Umidade: atenção aos produtos e às embalagens

A entrada de umidade pode favorecer a aglomeração de determinados consumíveis em pó e alterar suas condições de utilização. Condensação e contato com água também merecem atenção durante o armazenamento.

Mantenha as embalagens protegidas da umidade e devidamente fechadas após o uso, quando aplicável. O local deve atender às condições de conservação e ventilação indicadas para cada produto.

Temperatura: siga os limites de cada consumível

Calor excessivo e temperaturas muito baixas podem alterar as propriedades dos produtos. A natureza e a intensidade desses efeitos variam conforme a formulação e o tempo de exposição.

A faixa de armazenamento deve ser consultada no rótulo, no descritivo técnico e na Ficha com Dados de Segurança (FDS). Ela não deve ser confundida com a temperatura de aplicação do produto no ensaio.

Proteja os consumíveis da incidência direta de luz solar e respeite as orientações sobre fontes de calor e ignição. No caso dos aerossóis, observe também os cuidados específicos para embalagens pressurizadas.

Validade e organização do estoque

O prazo de validade é definido pelo fabricante e deve ser considerado em conjunto com as condições de conservação. Não espere alterações visíveis para identificar um produto vencido.

Para organizar o consumo, adote o princípio PVPS — primeiro que vence, primeiro que sai. Assim, produtos com vencimento mais próximo têm prioridade, mesmo que tenham sido recebidos depois de outros lotes.

O controle deve incluir:

• Identificação do produto e do lote.
• Data de validade legível.
• Integridade das embalagens.
• Condições do local de armazenamento.
• Separação de produtos vencidos, danificados ou com suspeita de alteração.

A validade do produto fornecido também não deve ser interpretada como prazo automático de utilização de um banho preparado ou em serviço, que exige controles próprios.

Cuidados na rotina de armazenamento

Preserve a identificação original. Mantenha rótulos legíveis e informações de lote e validade disponíveis para consulta.

Proteja as embalagens. Respeite as orientações de posicionamento e empilhamento, evitando quedas, perfurações, vazamentos e cargas que possam danificá-las.

Evite contaminação. Mantenha os recipientes fechados quando não estiverem em uso e utilize utensílios adequados e limpos no manuseio.

Observe alterações inesperadas. Mudanças de aspecto, dificuldade de homogeneização ou danos à embalagem exigem avaliação antes da utilização. A inspeção visual complementa os controles, mas não comprova, isoladamente, o desempenho do consumível.

Consulte a documentação. As recomendações de conservação, manuseio e segurança devem acompanhar a rotina do estoque e da utilização.

Armazenar corretamente e controlar a validade ajuda a reduzir perdas de produtos e retrabalho, além de preservar as condições necessárias ao ensaio.

O cuidado com a inspeção começa muito antes da aplicação: começa no estoque.

Precisa de mais informações sobre consumíveis e equipamentos para END? Fale com nossos consultores e conheça as soluções Metal-Chek para os requisitos da sua aplicação.

Para acompanhar conteúdos técnicos, dicas e novidades sobre END, siga também a Metal-Chek no Instagram e no LinkedIn.

No ensaio por Líquido Penetrante (LP), a compatibilidade entre penetrantes, removedores e reveladores influencia a formação e a visualização das indicações.

Combinar produtos de diferentes fabricantes pode comprometer a sensibilidade do ensaio. Mesmo quando destinados à mesma finalidade, os consumíveis podem apresentar diferenças de formulação que afetam seu desempenho em conjunto.

Sendo recomendado, utilizar sistemas completos de um mesmo fabricante e seguir rigorosamente as orientações técnicas do fabricante e do procedimento aplicável.

Por que a compatibilidade entre os produtos importa?

As etapas de limpeza prévia, penetração, remoção do excesso e revelação estão interligadas. Os produtos utilizados em uma etapa podem influenciar o desempenho das seguintes.

Um removedor ou revelador com descrição semelhante à de outro produto não deve ser considerado automaticamente equivalente. Sua seleção exige considerar o tipo de penetrante, o método de remoção e a forma do revelador.

Esse cuidado se aplica à utilização de produtos de marcas diferentes nas etapas do ensaio, mesmo quando não há mistura física em um recipiente.

Quais problemas uma combinação incompatível pode causar?

Entre os possíveis efeitos estão:

• Perda de contraste entre o fundo e as indicações;
• Remoção indevida do penetrante durante a limpeza;
• Reações químicas inesperadas entre solventes, pigmentos e aditivos;
• Formação de falsas indicações na leitura;

Essas alterações podem dificultar a identificação de descontinuidades, exigir a repetição do ensaio e gerar retrabalho. Por isso, substituições de consumíveis devem ser avaliadas tecnicamente antes da utilização.

Linha Metal-Chek: produtos selecionados para atuar em conjunto

Oferecemos penetrantes, removedores e reveladores para diferentes técnicas e condições de inspeção, com orientações para a seleção e a utilização dos produtos.

Adotar uma combinação recomendada da linha Metal-Chek facilita a padronização do processo, a consulta à documentação e o atendimento de dúvidas sobre a aplicação.

A seleção deve seguir as orientações técnicas e os requisitos do procedimento aplicável. A identificação dos produtos e lotes, associada ao controle de validade e aos registros de utilização, sustenta a rastreabilidade dos consumíveis.

Compatibilidade começa na escolha dos consumíveis

A substituição de um produto por outro de marca diferente exige atenção: a semelhança de finalidade não comprova que ambos terão o mesmo comportamento no processo.

Utilize a combinação de produtos Metal-Chek indicada para sua aplicação e evite substituições sem avaliação técnica.

Precisa de mais informações sobre consumíveis e equipamentos para END? Fale com nossos consultores e conheça as soluções Metal-Chek para os requisitos da sua aplicação.

Para acompanhar conteúdos técnicos, dicas e novidades sobre END, siga também a Metal-Chek no Instagram e no LinkedIn.

No ensaio por Líquido Penetrante (LP), o revelador favorece a saída do penetrante retido nas descontinuidades abertas à superfície e sua distribuição na região ao redor da abertura. Esse processo amplia a indicação e facilita sua observação.

Com penetrantes visíveis, o revelador também proporciona um fundo claro que destaca a cor do penetrante. Com penetrantes fluorescentes, contribui para a visualização das indicações sob iluminação apropriada.

A escolha do produto, a uniformidade da aplicação e o tempo de revelação influenciam a sensibilidade do ensaio. Por isso, conhecer as diferenças entre os reveladores ajuda a selecionar a opção adequada para cada aplicação.

Tipos de revelador e suas diferenças

Os reveladores são classificados conforme sua forma. A seleção considera o sistema penetrante, a técnica de remoção do excesso, as características da peça e os requisitos da inspeção.

Revelador seco

É composto por pó fino, aplicado diretamente sobre a superfície seca após a remoção do excesso de penetrante.

Sua distribuição pode ser realizada por técnicas como imersão em pó, câmara de pó ou aplicação eletrostática, conforme os recursos disponíveis e o processo definido.

Na linha Metal-Chek, o D72 Revelador em Pó é uma opção pronta para uso com penetrantes fluorescentes.

A distribuição uniforme e o controle do excesso de pó favorecem a observação das indicações.

Revelador aquoso

Os reveladores aquosos são preparados em água e podem ser solúveis, formando uma solução, ou suspensos, com partículas sólidas dispersas no líquido.

Após a aplicação e a secagem, deixam uma camada de revelador sobre a peça.

O Metal-Chek D76 é um revelador aquoso solúvel, indicado para uso com penetrantes fluorescentes. Pode ser aplicado por imersão ou pulverização.

A preparação envolve a dissolução do produto em água e o controle da concentração. Também merece atenção a contaminação do banho por penetrante transportado pelas peças.

Revelador não aquoso

É formado por partículas finas suspensas em solvente. Com a evaporação do solvente, permanece uma camada de revelador sobre a superfície.

Sua aplicação ocorre por pulverização, permitindo distribuir uma camada fina e uniforme.

O Metal-Chek D70 Revelador Não Aquoso pode ser utilizado com penetrantes visíveis e fluorescentes. Está disponível em embalagem de 5 L e na versão D70 HI em aerossol com propelente hidrocarboneto.

Entre suas características estão a secagem rápida e o contraste proporcionado às indicações com penetrantes visíveis. A homogeneização do produto e o controle da camada aplicada são importantes para seu desempenho.

Cuidados que contribuem para a revelação

Condição da superfície

O excesso de penetrante deve ser removido de forma controlada, preservando o produto retido nas descontinuidades.

A posição da etapa de secagem na sequência do ensaio varia conforme o tipo de revelador. Os reveladores seco e não aquoso são aplicados sobre superfície seca; os aquosos envolvem uma etapa de secagem após sua aplicação.

Distribuição do revelador

Uma distribuição fina e uniforme favorece a formação e a observação das indicações. Acúmulos podem encobri-las, enquanto regiões sem cobertura adequada podem prejudicar a ação do revelador.

Nos reveladores não aquosos, especialmente com penetrantes fluorescentes, é importante evitar uma camada excessiva que dificulte a visualização.

Tempo de revelação

Secagem e revelação são etapas distintas. A secagem remove o veículo líquido, quando presente. O tempo de revelação permite que o penetrante retido forme indicações observáveis.

O início da contagem e o período de avaliação devem corresponder à forma de revelador e à técnica utilizada.

Iluminação

As indicações com penetrantes visíveis são avaliadas sob luz visível. Na técnica fluorescente convencional, a observação utiliza luz UV-A e controle da luz visível ambiente.

As intensidades devem ser verificadas na região inspecionada, conforme os requisitos do ensaio.

Conservação dos produtos

Validade, armazenamento e controle de contaminação também merecem acompanhamento. Nos produtos preparados em água, a concentração integra os controles de uso; nos produtos com partículas suspensas, a homogeneização favorece sua distribuição.

A seleção dos produtos, os parâmetros e a sequência de execução devem seguir procedimento aprovado pelo responsável técnico Nível 3, com qualificação do procedimento quando exigida.

Reveladores Metal-Chek para diferentes aplicações

Nossa linha de reveladores, reúne diferentes formas de apresentação e aplicação para compor o sistema de ensaio por Líquido Penetrante.

Conhecer essas diferenças facilita a escolha e o uso dos produtos, desde o preparo até a avaliação das indicações.

Fale com nossos consultores e saiba mais.

Para acompanhar conteúdos técnicos, dicas e novidades sobre END, siga também a Metal-Chek no Instagram e no LinkedIn.

Entenda como a fluorescência favorece o contraste das indicações e quais condições contribuem para sua visualização.

Na inspeção industrial, distinguir uma indicação da superfície ao redor é fundamental para sua avaliação. A fluorescência em Ensaios Não Destrutivos (END) contribui para essa tarefa ao produzir um contraste luminoso que facilita a observação.

Esse recurso é utilizado em Líquido Penetrante (LP), Partículas Magnéticas (PM) e em técnicas de Detecção de Vazamentos (DV). Em cada aplicação, o produto fluorescente atua de maneira diferente, de acordo com o princípio do método e as características do material ou sistema inspecionado.

O que é fluorescência?

A fluorescência é um fenômeno no qual determinadas substâncias absorvem energia luminosa e emitem luz em outro comprimento de onda, geralmente maior que o da luz recebida.

Nas aplicações de END abordadas aqui, produtos fluorescentes são excitados por luz UV-A e emitem luz visível. A cor observada varia conforme a formulação, podendo apresentar tonalidades como verde, amarelo, laranja ou azul.

Quem emite essa luz é o produto fluorescente. No LP, ele evidencia a indicação formada pelo penetrante; na PM, destaca o acúmulo de partículas; na detecção de vazamentos, permite observar vestígios do líquido com aditivo.

Líquido Penetrante fluorescente: indicações de descontinuidades abertas à superfície

O ensaio por Líquido Penetrante fluorescente, Tipo I, é utilizado para detectar descontinuidades abertas à superfície em materiais sólidos não porosos.

O penetrante ingressa nessas aberturas por capilaridade. Após a remoção do excesso superficial, o revelador auxilia a extração do penetrante retido e a formação da indicação, que é observada sob iluminação apropriada.

O método pode ser aplicado em materiais metálicos, como alumínio, aços e ligas de titânio, e em determinados materiais não metálicos, como vidros, cerâmicas não porosas e alguns plásticos. A compatibilidade dos produtos com o material também precisa ser considerada.

Soluções Metal-Chek para LP fluorescente

O Metal-Chek FP 91 é um penetrante fluorescente lavável à água, classificado como Tipo I, Método A, Nível de sensibilidade 2 — média sensibilidade.

Disponível em diferentes apresentações, incluindo a versão em aerossol FP 91 HI, integra nossa linha de produtos para inspeção por LP, juntamente com removedores e reveladores selecionados conforme a aplicação.

Partículas Magnéticas fluorescentes: contraste na peça magnetizada

O ensaio por Partículas Magnéticas é aplicável a materiais ferromagnéticos. A magnetização pode produzir campos de fuga associados a descontinuidades, atraindo partículas e formando indicações na superfície.

Nas técnicas fluorescentes, a emissão de luz pelas partículas favorece a visualização desses acúmulos.

O método permite detectar descontinuidades superficiais e, conforme a técnica e o tipo de corrente empregados, próximas à superfície. A fluorescência melhora as condições de observação; a capacidade de detecção também envolve a magnetização, a orientação das descontinuidades e as características do meio de detecção.

Soluções Supermagna para PM fluorescente

Nossa linha inclui diferentes apresentações para a rotina de inspeção:

• LY 800: partículas fluorescentes para aplicação por via seca.
• LY 2000 e LY 3000: partículas fluorescentes em pó destinadas ao preparo de banhos para via úmida.
• Linha CLY: opções em concentrados e banhos prontos, conforme a versão.
• DLY 2000: partículas fluorescentes para via úmida, dispersíveis em água.
• CRL 265 AG/SN: concentrado de partículas dual, com características visíveis e fluorescentes.

Para os produtos que exigem preparo, o veículo e os auxiliares devem ser compatíveis com a formulação. Entre as opções estão o OMC 10 MMS, veículo oleoso, e a água com adição do Condicionador BC 502 SN.

Na magnetização, o Supermagna Yoke HMM6 oferece construção robusta, portabilidade e pernas articuláveis. É um eletroímã de corrente alternada que produz campo longitudinal e é utilizado na detecção de descontinuidades superficiais, com partículas visíveis ou fluorescentes.

Detecção de vazamentos: identificação de vestígios fluorescentes

Na detecção de vazamentos com aditivos fluorescentes, um corante compatível é incorporado ao líquido do sistema. Quando ocorre um vazamento, o líquido transporta o aditivo até o ponto de saída, deixando vestígios que podem ser observados sob iluminação adequada.

Essa técnica auxilia a localização de vazamentos em sistemas hidráulicos, de lubrificação e em circuitos com líquidos aquosos, conforme o produto selecionado.

A escolha do aditivo considera o fluido, sua cor, as condições de operação e a compatibilidade com o sistema. O acesso para iluminação e observação da região também influencia a inspeção.

Aditivos disponíveis em nosso portfólio

Oferecemos soluções da Spectroline para diferentes tipos de fluido:

• Oil-Glo Ultra: aditivos fluorescentes para sistemas com fluidos sintéticos e derivados de petróleo.
• Water-Glo Ultra: aditivos para sistemas com água, misturas de água e glicol e outros fluidos aquosos compatíveis.

As versões apresentam diferentes cores de fluorescência, permitindo selecionar a opção adequada ao fluido e às condições de observação.

Iluminação: parte fundamental do ensaio fluorescente

Em LP e PM fluorescentes convencionais, são utilizadas luminárias UV-A com emissão próxima de 365 nm. A visualização exige atenção tanto à intensidade de luz UV-A na região examinada quanto à luz visível ambiente.

Entre os pontos que merecem acompanhamento estão:

• Intensidade de luz UV-A: verificada na distância de trabalho.
• Luz visível ambiente: controlada para preservar o contraste das indicações.
• Cobertura da iluminação: adequada à região inspecionada.
• Condição da luminária: limpeza, integridade e funcionamento.
• Adaptação visual do inspetor: conforme as condições estabelecidas para o ensaio.

Os valores de iluminação devem corresponder à técnica e à referência aplicável. Técnicas com luz azul ou produtos dual possuem condições próprias e precisam ser tratadas de forma específica.

Luminárias e instrumentos para medição da intensidade de luz UV-A e de luz visível auxiliam na verificação dessas condições.

O que a fluorescência acrescenta à inspeção?

A principal contribuição é o contraste luminoso, que facilita distinguir as indicações do fundo.

Na prática, isso favorece:

• A observação de indicações pequenas ou pouco contrastantes.
• A identificação da localização e do contorno das indicações.
• A visualização de vestígios de líquidos em pontos de vazamento.
• A avaliação visual pelo profissional responsável.

O desempenho resulta da combinação entre produto, preparação, condições de aplicação e iluminação. A execução deve seguir procedimento aprovado e ser realizada por pessoal qualificado, com os controles correspondentes ao método.

Soluções Metal-Chek para aplicações fluorescentes

Reunimos em nosso portfólio penetrantes, partículas magnéticas, aditivos para detecção de vazamentos, equipamentos de magnetização, luminárias e instrumentos de medição para diferentes necessidades de inspeção.

Quer conhecer as opções para sua aplicação? Fale com nossos consultores.

Para acompanhar conteúdos técnicos, dicas e novidades sobre END, siga também a Metal-Chek no Instagram e no LinkedIn.

A importância das normas técnicas nos Ensaios Não Destrutivos

Os Ensaios Não Destrutivos (END) são indispensáveis para garantir a integridade de equipamentos e componentes utilizados em diferentes segmentos industriais.
Entre os métodos mais aplicados estão o ensaio por líquidos penetrantes (LP) e o ensaio por partículas magnéticas (PM).

Ambos permitem identificar descontinuidades que poderiam comprometer a segurança e a performance de estruturas metálicas, soldas, eixos ou peças fundidas, etc.

Para assegurar a qualidade e padronização dos resultados, há um conjunto de normas técnicas nacionais e internacionais que estabelecem critérios de execução, materiais e condições de ensaio.

A seguir, veja quais são essas normas e o que cada uma determina de forma resumida.

Normas aplicáveis ao Ensaio por Líquidos Penetrantes (LP)

ASTM E1417 – Standard Practice for Liquid Penetrant Testing

É a principal norma internacional para o método de Líquidos Penetrantes.
Define os parâmetros essenciais para execução segura e precisa do ensaio, incluindo:

• classificação dos penetrantes (fluorescentes e coloridos);
• métodos de remoção (lavável com água, pós-emulsificável, removível com solvente);
• requisitos de iluminação e sensibilidade;
• etapas do processo, como limpeza, penetração e revelação.
• controles de processo.

ISO 3452 – Non-Destructive Testing – Penetrant Testing

A série ISO 3452 estabelece padrões internacionais, materiais e equipamentos.
Entre seus principais tópicos estão:

• Parte 1: princípios gerais;
• Parte 2: requisitos de materiais penetrantes;
• Parte 3: blocos de referência;
• Parte 4: equipamento;
• Parte 5: requisitos para ensaios por líquido penetrante a temperaturas maiores que 50 °C.

NM 334 – Ensaios não destrutivos — Líquidos penetrantes — Detecção de descontinuidades

Norma Mercosul que define os principais requisitos para inspeções por LP no contexto nacional, incluindo:

• terminologia e simbologia técnica;
• etapas de ensaio (pré-limpeza, aplicação, penetração, remoção, revelação e avaliação);
• níveis mínimos de iluminação;

ASTM E165 – Standard Practice for Liquid Penetrant Testing for General Industry

Norma que define os procedimentos e critérios gerais para o ensaio por líquidos penetrantes (LP) em aplicações industriais.
Estabelece requisitos para:

• classificação de penetrantes (fluorescentes ou coloridos);
• métodos de remoção (água, solvente ou pós-emulsificável);
• controle de iluminação, temperatura e tempo de penetração;
• verificação da sensibilidade e controle de qualidade dos produtos.

PETROBRAS N-1596

Define:

• parâmetros de ensaio e tempos mínimos/máximos de processo;
• requisitos de procedimento;
• condições de iluminação;
• classificação e rastreabilidade de produtos;
• requisitos para execução e qualificação de pessoal.

PETROBRAS N-2370

Fornece:

• orientações gerais de segurança, documentação e rastreabilidade;
• avaliação de materiais penetrantes.

ASME V – Art. 6

Parte integrante do Boiler and Pressure Vessel Code (BPVC) da ASME, define os requisitos para o ensaio por líquidos penetrantes aplicado em caldeiras, vasos de pressão e equipamentos pressurizados.
Contém:

• especificações para materiais e equipamentos;
• verificação de sensibilidade do sistema de ensaio;
• controle de processo e intervalos de inspeção;
• aceitação conforme códigos de fabricação.

Normas aplicáveis ao Ensaio por Partículas Magnéticas (PM)

ASTM E709 – Standard Guide for Magnetic Particle Testing

Principal norma internacional que rege o ensaio por partículas magnéticas.
Ela estabelece as boas práticas e diretrizes de aplicação para:

• técnicas de magnetização (yoke, eletrodos, bobina, condutor central e contato direto);
• uso de partículas coloridas e fluorescentes;
• controle de corrente elétrica e direção de campo;
• verificação da concentração de partículas e iluminação (visível e UV).

ASTM E3024 – Standard Practice for Magnetic Particle Testing for General Industry

Complementa a ASTM E709 e apresenta instruções específicas para inspeções na indústria geral.

NM 342 – Ensaios não destrutivos — Partículas magnéticas — Detecção de descontinuidades

Determina parâmetros técnicos para execução do ensaio em conformidade com padrões internacionais:

• aplicação por via seca e via úmida;
• características das partículas magnéticas e dos veículos líquidos;
• faixas de concentração recomendadas para via úmida (0,1 a 0,4 mL para fluorescentes e 1,2 a 2,4 mL para coloridas);
• controle de intensidade de iluminação para luz Visível e UV-A.

ASTM E1444 – Standard Practice for Liquid Penetrant Testing for Aerospace

Específica para o setor aeronáutico e aeroespacial, que define práticas detalhadas de ensaio por partículas magnéticas (PM).
Estabelece:

• requisitos de materiais magnéticos e veículos;
• limites de concentração e controle de banho;
• verificações de iluminação UV-A e luz branca;
• critérios rigorosos de calibração e aceitação.

PETROBRAS N-1598

Define os critérios de execução do método PM em materiais ferromagnéticos.
Aborda:

• técnicas de magnetização;
• requisitos de iluminação UV e intensidade de campo;
• procedimentos de calibração.

ASME V – Art. 7

Parte do ASME Boiler and Pressure Vessel Code, define os requisitos para o ensaio por partículas magnéticas em equipamentos pressurizados e componentes soldados.
Abrange:

• tipos de corrente elétrica e técnicas de magnetização;
• controle de intensidade do campo magnético;
• meios de detecção;
• critérios de aceitação e qualificação do sistema de ensaio.

ISO 9934 – Non-Destructive Testing – Magnetic Particle Testing

A série ISO 9934 estabelece padrões internacionais, materiais e equipamentos.
Entre seus principais tópicos estão:

• Parte 1: princípios gerais;
• Parte 2: meio de detecção;
• Parte 3: equipamento;

Importância das normas técnicas para a confiabilidade dos END

As normas que regem os métodos de líquidos penetrantes e partículas magnéticas são a base técnica que garante confiabilidade e regulamentação aos Ensaios Não Destrutivos.
Elas orientam desde o desenvolvimento de produtos até a aplicação prática no ambiente industrial, assegurando qualidade, segurança e padronização em cada inspeção.

Conhecer essas normas é essencial para quem atua com controle de qualidade, manutenção e inspeção — seja na indústria pesada, petroquímica, aeronáutica ou metalúrgica.

Solução em Ensaios Não Destrutivos

A Metal-Chek fornece soluções completas para END: líquidos penetrantes, partículas magnéticas, yoke e acessórios, desenvolvidos conforme as principais normas ASTM, ISO, ASME, NM, PETROBRAS, garantindo qualidade, segurança e conformidade técnica em cada inspeção.

Conheça a linha completa Metal-Chek. Entre em contato nossa equipe.

Para acompanhar conteúdos técnicos, dicas e novidades sobre END, siga também a Metal-Chek no Instagram e no LinkedIn.

Na manutenção industrial, a eficiência de um solvente vai muito além da limpeza. O E-59 é um exemplo claro: desenvolvido como solvente alifático, ele desempenha um papel estratégico tanto em ensaios não destrutivos (END) quanto na limpeza pesada de componentes industriais, especialmente em ambientes onde óleo de lubrificação é um desafio constante.

E-59 em Ensaios Não Destrutivos

Nos processos de inspeção e controle de qualidade, a escolha do solvente correto impacta diretamente na eficácia dos ensaios. O E-59 é amplamente utilizado como parte das etapas de preparação de superfície em líquidos penetrantes, garantindo que peças e componentes estejam devidamente limpos e livres de contaminantes antes da aplicação do método. Isso resulta em maior precisão na detecção de descontinuidades.

Aplicações na Limpeza de Óleo e Lubrificação

Além da área de inspeção, o E-59 é reconhecido por sua alta eficiência na remoção de óleo lubrificante em blocos de motores, peças mecânicas e superfícies impregnadas. Essa versatilidade torna o produto um aliado em setores que lidam com alto índice de contaminação por óleos, como oficinas de retífica, manutenção pesada e indústrias ferroviárias.

Uso em Retíficas e Setor Ferroviário

Empresas de retífica utilizam o E-59 para a limpeza precisa de motores e componentes, garantindo que o processo de remontagem ocorra em condições ideais. Já no setor ferroviário, especialmente em empresas de locomotivas, o produto se destaca por sua capacidade de remover resíduos de óleo em peças grandes e complexas, onde a limpeza é crítica para a confiabilidade e durabilidade do equipamento.

Vantagens do E-59

• Solvente alifático de alta performance.
• Ideal para preparação de superfície em ensaios não destrutivos.
• Excelente remoção de óleo lubrificante e graxa.
• Uso consolidado em retíficas e empresas de locomotivas.
• Versatilidade: atende manutenção industrial, inspeção e limpeza pesada.

O E-59 não é apenas um solvente. Ele representa uma solução prática e confiável para setores que exigem limpeza profunda e precisão em ensaios não destrutivos. Seja em motores, peças industriais ou grandes sistemas ferroviários, sua aplicação garante eficiência, segurança e confiabilidade no dia a dia da manutenção.

Quer conhecer mais sobre o E-59 e suas aplicações? Fale com nossa equipe!

Leia também: Inspeções Industriais de Alta Qualidade Começam com uma Superfície Limpa

Para acompanhar conteúdos técnicos, dicas e novidades sobre END, siga também a Metal-Chek no Instagram e no LinkedIn.

Informações que ajudam compradores e profissionais de suprimentos a organizar demandas e avaliar propostas.

A compra de consumíveis e equipamentos para Ensaios Não Destrutivos (END) começa antes da comparação de preços. Uma descrição incompleta pode gerar dúvidas, dificultar a análise das propostas e resultar no fornecimento de produtos incompatíveis com a aplicação.

A solicitação de cotação, também chamada de RFQ — Request for Quotation — é uma oportunidade para alinhar essas informações entre Compras, área técnica e fornecedor.

Alguns cuidados podem tornar esse processo mais claro. A seguir, reunimos sugestões para a aquisição de produtos utilizados nos ensaios por Líquido Penetrante (LP) e Partículas Magnéticas (PM). Essas orientações apoiam a organização da compra e devem ser consideradas em conjunto com os requisitos técnicos de cada aplicação.

Alinhe a necessidade com a área técnica

Antes de solicitar uma cotação, vale confirmar quais produtos e características estão previstos no procedimento de ensaio aprovado.

Material da peça, condição superficial, técnica de inspeção, temperatura de utilização e exigências normativas são fatores que influenciam a seleção. O alinhamento com a área técnica ajuda a transformar essas necessidades em uma descrição objetiva para o fornecedor.

Caso sejam apresentadas alternativas ao produto solicitado, é importante submetê-las à avaliação técnica antes da aprovação da compra.

Vá além do nome do produto

O nome comercial ajuda a identificar o item, mas pode não esclarecer todos os detalhes do fornecimento. Apresentação, conteúdo da embalagem, classificação e quantidade também contribuem para uma cotação mais precisa.

Na compra de líquidos penetrantes, por exemplo, convém informar o tipo, o método de remoção e o nível de sensibilidade, quando aplicável.

Alguns exemplos da linha Metal-Chek são:

Essas informações ajudam a distinguir os produtos. A seleção para uso permanece vinculada ao procedimento aprovado e aos requisitos da aplicação.

Para reveladores, vale identificar a forma prevista e sua compatibilidade com o sistema penetrante. Na linha Metal-Chek, há opções como o D72, revelador seco em pó; o D70, não aquoso; e o D76, aquoso solúvel. Cada apresentação possui características próprias, que precisam ser consideradas na especificação da compra.

No caso de removedores e limpadores, a descrição pode incluir o produto, sua classe e eventuais restrições de composição. Quando houver exigência de controle de contaminantes, também é importante identificar a documentação necessária para comprovação.

Diferencie a apresentação das partículas magnéticas

Uma solicitação descrita apenas como “partículas magnéticas” deixa em aberto informações importantes para o fornecimento.

Para tornar a cotação mais clara, vale indicar:

• Via de aplicação: seca ou úmida.
• Característica do meio de detecção: visível, fluorescente ou dual.
• Cor, quando aplicável.
• Apresentação: pó, concentrado ou banho pronto.
• Veículo e produtos auxiliares previstos, quando aplicáveis.
• Quantidade e conteúdo de cada embalagem.

Essa distinção merece atenção especialmente na via úmida. Um produto destinado à preparação do banho e um banho pronto para uso representam fornecimentos diferentes, mesmo quando utilizados na mesma técnica de inspeção.

Confira o que acompanha o equipamento

Na aquisição de equipamentos, identificar o modelo é um bom ponto de partida. Também convém verificar as características necessárias à utilização e os itens incluídos na proposta.

Para um yoke, por exemplo, informações sobre alimentação elétrica, acessórios e documentação ajudam a esclarecer o escopo do fornecimento.

Conforme o equipamento e os requisitos aplicáveis, vale confirmar quais documentos de verificação de desempenho ou calibração são necessários e se estão contemplados na cotação.

Considere a documentação e o recebimento

Pensar no recebimento ainda na etapa de cotação pode evitar pendências após a entrega.

Entre as informações que podem ser incluídas na solicitação estão:

A documentação solicitada deve corresponder às necessidades da compra e às exigências técnicas. O certificado de análise por lote, por exemplo, pode integrar o fornecimento quando requerido pela especificação.

Ao mencionar normas, também convém identificar a edição e os requisitos aplicáveis, conforme definição da área técnica. A simples inclusão de uma lista de normas pode deixar dúvidas sobre o que precisa ser atendido.

Compare propostas com atenção ao conteúdo

Duas propostas podem apresentar preços diferentes porque contemplam embalagens, quantidades, versões ou acessórios distintos.

Por isso, antes da decisão comercial, vale conferir se os fornecedores estão considerando o mesmo escopo. Substituições, exclusões e divergências em relação à solicitação também merecem avaliação.

Esse cuidado ajuda a comparar os valores com mais consistência e a reduzir ajustes após a emissão do pedido.

Informação clara favorece uma compra mais adequada

Uma solicitação de cotação bem organizada facilita a comunicação com o fornecedor e contribui para a aquisição de produtos compatíveis com os requisitos da aplicação.

Mais do que reunir nomes comerciais, o objetivo é registrar as informações que fazem diferença na escolha, no fornecimento e no recebimento. A proximidade entre Compras e área técnica torna esse processo mais eficiente.

Precisa de mais informações sobre consumíveis e equipamentos para END? Fale com nossos consultores e conheça as soluções Metal-Chek para os requisitos da sua aplicação.

Para acompanhar conteúdos técnicos, dicas e novidades sobre END, siga também a Metal-Chek no Instagram e no LinkedIn.
