A inspeção por líquido penetrante (LP) é amplamente utilizada na detecção de descontinuidades abertas à superfície em juntas soldadas. No entanto, esse tipo de inspeção apresenta um desafio recorrente: os falsos positivos. Muitas vezes, indicações observadas durante o ensaio não correspondem a defeitos reais, mas sim a artefatos provocados por condições inadequadas da superfície ou execução do processo. Com base nas normas ASTM E1417, ISO 3452-1 e ABNT NBR 15808, este artigo explora como evitar essas falhas interpretativas.
Fontes de Falsos Positivos
Superfícies soldadas frequentemente apresentam rugosidades, respingos de solda e resíduos metálicos que retêm o penetrante de forma desigual, gerando marcas que podem ser confundidas com descontinuidades. Para evitar isso, a preparação da superfície é essencial. A remoção de escórias, óxidos e contaminantes com jateamento leve ou limpeza química conforme ISO 8501-1 é uma etapa crítica antes da aplicação do produto.
Outro fator importante é a escolha correta do tipo e da sensibilidade do penetrante. Em superfícies rugosas, produtos de alta sensibilidade podem causar saturação de fundo, dificultando a interpretação. Nestes casos, recomenda-se o uso de penetrantes de sensibilidade intermediária (nível 2 ou 3). Além disso, a iluminação deve estar conforme a ISO 3059, especialmente em ambientes industriais com variáveis de luz natural. Luz branca acima de 1000 lux ou luz UV-A entre 1000 e 5000 μW/cm² é essencial para garantir visibilidade adequada das indicações.
A remoção do excesso de penetrante também é uma etapa crítica. Se feita de forma excessiva, pode apagar uma indicação verdadeira. Se for insuficiente, pode criar “fundo colorido” e mascarar defeitos. A aplicação do revelador deve ser uniforme, e o tempo de revelação respeitado conforme o tipo utilizado: seco, úmido, não aquoso.
Finalmente, a capacitação do inspetor faz toda a diferença. Um profissional treinado conforme a norma ISO 9712 terá maior habilidade para distinguir entre uma verdadeira descontinuidade e um artefato de superfície. Investir em treinamento e revisão contínua de procedimentos internos contribui significativamente para a qualidade e confiabilidade das inspeções.
Minimizar os falsos positivos em inspeções por LP em soldas depende de três pilares: preparação adequada da superfície, execução correta do processo e qualificação do profissional. Esses cuidados aumentam a confiabilidade do ensaio, reduzem retrabalho e garantem decisões mais assertivas sobre a integridade das soldas avaliadas.
A precisão da inspeção de soldas com LP depende diretamente da qualidade da preparação da superfície, escolha correta do penetrante e experiência do inspetor. A padronização do processo segundo normas internacionais reduz a incidência de falsos positivos e garante maior confiabilidade nas decisões de aceitação ou rejeição.
A interpretação das indicações obtidas durante um ensaio por partículas magnéticas é um dos pontos mais críticos do processo, especialmente quando se trata de peças de alta responsabilidade. Saber diferenciar entre uma indicação relevante (um defeito real) e uma indicação irrelevante (causada por geometria, sobreposição de campos ou contaminação) é o que garante a confiabilidade da avaliação e evita rejeições desnecessárias ou falhas em serviço.
A norma ASTM E1444, assim como a ISO 9934-1, traz orientações para a identificação e classificação das indicações. De acordo com essas normas, uma indicação relevante é aquela que possui extensão, forma e contraste suficientes para levantar dúvidas sobre a integridade da peça. Já as indicações irrelevantes normalmente aparecem em locais previsíveis como furos, rebaixos ou zonas de concentração de campo magnético.
Além disso, é preciso considerar:
Tipo de corrente utilizada (contínua ou alternada);
A direção do campo aplicado;
A presença de campos residuais. Inspetores devem estar atentos a padrões típicos de falhas, como trincas paralelas ao cordão de solda, laminados, inclusões não metálicas ou fadiga por esforço repetitivo.
Fotografias de referência, blocos de comparação e relatórios anteriores podem ser usados para auxiliar na decisão.
Outro fator importante é a documentação: todas as indicações relevantes devem ser registradas com descrição do local, tipo de defeito e, se possível, imagem. A rastreabilidade é exigida pelas normas de qualidade como ISO 9001 e ASME.
Por fim, a qualificação do inspetor conforme a ISO 9712 é indispensável para que ele tenha domínio técnico, senso crítico e habilidade prática para avaliar corretamente os resultados do ensaio.
A correta interpretação das indicações não é apenas uma etapa do processo de PM, é a ponte entre o ensaio técnico e a decisão de continuidade ou reparo de um componente. Dominar essa etapa reduz riscos operacionais, fortalece a segurança do ativo e gera economia para a indústria.
Você já deve saber que a inspeção por partículas magnéticas (PM) é uma técnica amplamente utilizada no setor de Ensaios Não Destrutivos (END) para detectar descontinuidades superficiais e subsuperficiais em materiais ferromagnéticos. Mas nesse artigo iremos explorar além, falaremos dos princípios fundamentais da técnica, suas aplicações industriais e requisitos normativos que garantem e orientam a eficácia e confiabilidade do método.
Princípios Fundamentais da Inspeção por Partículas Magnéticas
A técnica de PM baseia-se na magnetização do material a ser inspecionado. Quando há uma descontinuidade na superfície ou próxima a ela, ocorre uma interrupção do campo magnético, formando polos magnéticos na região do defeito. Ao aplicar partículas ferromagnéticas finamente divididas sobre essa área, elas se acumulam nos polos, tornando visível a presença da descontinuidade.
2. Princípios da Técnica
A inspeção por partículas magnéticas fundamenta-se na criação de um campo magnético no corpo de prova. Quando há uma descontinuidade na superfície ou próxima a ela, ocorre uma interrupção nas linhas de fluxo magnético, resultando em um campo de fuga. A aplicação de partículas ferromagnéticas, secas ou suspensas em líquido, permite que essas partículas se acumulem na região da descontinuidade, tornando-a visível sob luz branca ou luz ultravioleta (quando fluorescentes).
Os principais elementos do ensaio incluem:
Fonte de magnetização: corrente contínua, corrente alternada ou pulsada, dependendo da profundidade de inspeção desejada;
Tipo de partículas magnéticas: 1. visíveis: secas ou úmidas ou 2. fluorescentes: usadas com luz UV-A;
Técnica de magnetização: contato direto, indutiva, por yoke magnético (eletromagnético ou permanente), entre outras;
Direção do campo magnético: longitudinal, transversal ou multidirecional para maximizar a detecção.
3. Aplicações Industriais
A Partícula Magnética é amplamente empregada em setores onde a integridade estrutural de componentes metálicos é crítica:
Aeronáutica e Aeroespacial: inspeção de trens de pouso, turbinas e estruturas de suporte;
Petroquímica: vasos de pressão, tubulações, flanges e soldas;
Siderurgia e Metalurgia: barras, chapas, forjados e peças fundidas;
Automotivo e Ferroviário: eixos, engrenagens, rodas, trilhos e sistemas de frenagem;
Geração de energia: turbinas hidráulicas, componentes de usinas térmicas e nucleares.
4. Normas Técnicas Aplicáveis
A execução do ensaio por partículas magnéticas deve seguir os requisitos estabelecidos por normas técnicas reconhecidas nacional e internacionalmente:
4.1 Normas Brasileiras (ABNT)
ABNT NBR NM 335 – Ensaios não destrutivos: Líquido penetrante e partículas magnéticas (Termos e definições);
ABNT NBR 9934-1 – Ensaios não destrutivos: Ensaio por partículas magnéticas (Parte 1: Princípios gerais);
ABNT NBR 9934-2 – Parte 2: Equipamentos;
ABNT NBR 9934-3 – Parte 3: Detalhamento da técnica.
4.2 Normas Internacionais
ISO 9934 (Partes 1 a 3) – Ensaios não destrutivos: Por partículas magnéticas;
ASTM E709 – Standard Guide for Magnetic Particle Testing;
ASTM E1444/E1444M – Standard Practice for Magnetic Particle Testing;
ASME BPVC Seção V, Artigo 7 – Requisitos para ensaios em componentes de caldeiras e vasos de pressão.
5. Vantagens e Limitações
Vantagens:
Alta sensibilidade à detecção de trincas superficiais;
Aplicável a peças com geometria complexa;
Resultado imediato;
Custo relativamente baixo.
Limitações:
Aplicável apenas a materiais ferromagnéticos;
Necessidade de limpeza prévia e posterior;
Dependência da orientação do campo magnético em relação à descontinuidade;
Resultados subjetivos quando a interpretação é visual.
A inspeção por partículas magnéticas continua sendo uma técnica indispensável nos programas de garantia de qualidade e controle de integridade estrutural em diversos setores industriais. Sua correta aplicação, conforme os requisitos normativos, é essencial para a confiabilidade dos resultados. O domínio dos parâmetros técnicos, o treinamento dos inspetores e a manutenção adequada dos equipamentos são fatores críticos para assegurar a eficácia do ensaio.
A inspeção por partículas magnéticas é uma das técnicas mais eficazes para detectar descontinuidades em materiais ferromagnéticos, desempenhando um papel essencial em setores onde a integridade estrutural é crucial. No entanto, uma limitação comum no mercado é a sensibilidade dos produtos tradicionais às altas temperaturas. Grande parte das partículas coloridas disponíveis, como amarelas, vermelhas ou cinzas, sofre alteração de cor e degradação do desempenho quando exposta a temperaturas superiores a 180 °C, restringindo seu uso em ambientes industriais severos, como fundições, refinarias e usinas termoelétricas.
Para superar esse desafio, a Metal-Chek desenvolveu a Supermagna WD 55, uma partícula magnética via seca branca, projetada originalmente para atender às exigências do setor nuclear e expandir os limites da inspeção em condições extremas. O resultado foi um produto único no mercado: um pó magnético branco de alta estabilidade térmica, pronto para uso sob luz visível e capaz de resistir a temperaturas de até 400 °C sem perda de desempenho.
Alta Sensibilidade e Estabilidade para Inspeções Precisas
A Supermagna WD 55 possui partículas com tamanho médio de 80 µm, garantindo ótima estabilidade dimensional e excelente acúmulo magnético. Sua alta sensibilidade permite atingir no mínimo 8 linhas no anel SAE AS5282, assegurando que os ensaios sejam precisos e confiáveis. Além disso, por ser não inflamável, proporciona maior segurança nas inspeções realizadas em ambientes de risco.
A escolha da cor branca foi estratégica: entre todas as opções, o branco oferece o melhor contraste sob luz visível, possibilitando que as indicações magnéticas sejam bem definidas mesmo em superfícies escurecidas pelo processo térmico ou oxidadas. Esse diferencial é crucial em aplicações industriais de alta exigência, onde a visibilidade das indicações pode determinar a qualidade da inspeção.
Aplicações em Ambientes de Alta Temperatura
Enquanto a Supermagna YD 404, uma partícula amarela via seca amplamente utilizada, é recomendada para temperaturas de até 180 °C, a WD 55 foi desenvolvida especificamente para inspeções que exigem resistência térmica superior. Isso faz dela a escolha ideal para ensaios em ambientes onde o resfriamento da peça não é viável ou desejado.
Entre as principais aplicações da WD 55, destacam-se:
Indústrias de fundição e siderurgia, onde a inspeção ocorre logo após processos de laminação ou forjamento.
Refinarias e petroquímicas, que realizam inspeções durante shutdowns, necessitando soluções confiáveis em janelas de tempo reduzidas
Fábricas de componentes ferroviários e eixos industriais, onde peças são avaliadas ainda quentes.
Turbinas e caldeiras em usinas termoelétricas e ciclos combinados, onde a inspeção a quente evita paradas longas e custosas.
Conformidade com Normas Técnicas e Avanço Tecnológico
A introdução da WD 55 no mercado nacional representa uma inovação genuinamente brasileira, alinhada às normas técnicas mais exigentes, como ASTM E3024, ASME SE-709, AMS 3040 e PETROBRAS N-1598. Sua chegada não apenas amplia o campo de aplicação da técnica de ensaio por partículas magnéticas, mas também oferece mais segurança e confiabilidade em condições de inspeção críticas.
Com resistência térmica excepcional, alta sensibilidade e contraste visual superior, a Supermagna WD 55 revoluciona a inspeção por partículas magnéticas, permitindo que profissionais de Ensaios Não Destrutivos (END) realizem testes com máxima definição de defeitos e excelente repetibilidade, mesmo sob temperaturas extremas.
A Metal-Chek do Brasil se coloca à disposição para fornecer informações técnicas detalhadas, orientações práticas de uso e amostras do produto para engenheiros, inspetores e especialistas que buscam a melhor solução para inspeção magnética em alta temperatura.
Solicite uma amostra e descubra o futuro da inspeção industrial!
A inspeção industrial desempenha um papel fundamental na garantia da qualidade dos produtos, segurança operacional e eficiência dos processos produtivos. Escolher o método de inspeção ideal para o seu processo, pode impactar significativamente a redução de falhas e otimização de custos. Entre os métodos disponíveis, os Ensaios Não Destrutivos (END) se destacam por permitirem avaliações precisas sem comprometer a integridade dos materiais e estruturas.
Ensaios Não Destrutivos: Características e Aplicações
Os ensaios não destrutivos oferecem uma análise abrangente de materiais, componentes e sistemas industriais, utilizando princípios físicos e químicos para detectar descontinuidades e defeitos. Dentre os principais métodos, podemos destacar:
Líquidos Penetrantes
O ensaio por líquido penetrante é amplamente utilizado para a detecção de trincas e descontinuidades superficiais em materiais metálicos e cerâmicos. O processo envolve a aplicação de um líquido de alta capilaridade sobre a superfície do material, seguido pela remoção do excesso e aplicação de um revelador, que torna visíveis as falhas existentes. É um método de fácil execução e baixo custo, indicado principalmente para inspeção de peças fundidas, soldadas e usinadas.
Ultrassom
A inspeção por ultrassom utiliza ondas sonoras de alta frequência para avaliar a integridade estrutural de materiais. As ondas são emitidas por um transdutor e se propagam pelo material, sendo refletidas por possíveis descontinuidades internas. A análise dos ecos gerados permite identificar falhas como trincas, inclusões e delaminações. Esse método é muito utilizado na indústria petroquímica, aeronáutica e de infraestrutura, garantindo diagnósticos precisos e confiáveis.
Partículas Magnéticas
Esse método é indicado para materiais ferromagnéticos e consiste na aplicação de um campo magnético sobre a peça, juntamente com partículas finas de óxido de ferro. Caso existam descontinuidades, o fluxo magnético será interrompido, concentrando as partículas no local da falha e permitindo sua visualização. Esse tipo de inspeção é comum em indústrias automotivas e metalúrgicas, sendo eficiente na identificação de trincas e descontinuidades superficiais e subsuperficiais.
Radiografia Industrial
A radiografia industrial é baseada na absorção diferencial de raios X ou gama ao atravessar o material inspecionado. Áreas com falhas, como trincas ou inclusões, apresentam variações na absorção, que são captadas em um filme ou detector digital, permitindo a análise detalhada da estrutura interna do componente. Este método é amplamente empregado na inspeção de soldas, tubulações e equipamentos sujeitos a pressão, onde a integridade estrutural e a segurança são cruciais.
Emissão Acústica
A inspeção por emissão acústica detecta falhas estruturais a partir das ondas sonoras geradas pelo material sob estresse mecânico. Pequenos deslocamentos internos ocasionam emissões acústicas captadas por sensores, permitindo identificar processos de degradação antes que se tornem críticos. Esse método é utilizado na indústria de energia, infraestrutura e petróleo, permitindo monitoramento contínuo e preditivo.
Aplicações em Diferentes Setores Industriais
A escolha do método de inspeção adequado varia conforme a necessidade específica do setor industrial, mencionaremos os setores abaixo.
Aeroespacial – Verificação de trincas superficiais em fuselagens e asas. Inspeção de compósitos e peças críticas. Monitoramento de fadiga estrutural em testes de solo.
Automotivo – Controle de qualidade de peças fundidas e forjadas. Verificação de trincas em componentes estruturais e motores. Inspeção de soldas em carrocerias e chassis.
Petróleo e Gás – Inspeção de soldas em dutos e vasos de pressão. Verificação de trincas e corrosão em linhas de transporte. Monitoramento contínuo de estruturas offshore.
Construção Civil – Verificação de integridade de soldas em estruturas metálicas. Avaliação de corrosão interna em armaduras de concreto. Controle de espessura e desgaste em componentes metálicos.
Industria Naval – Inspeção de soldas em cascos e tanques. Detecção de trincas em estruturas metálicas. Avaliação da espessura e corrosão de chapas.
Benefícios da Inspeção na Redução de Falhas e Custos
A implementação de um sistema de inspeção eficiente traz inúmeros benefícios para as empresas, incluindo:
Prevenção de falhas: A identificação precoce de defeitos evita acidentes, reduz custos com reparos emergenciais e aumenta a confiabilidade operacional.
Otimização de custos: A inspeção periódica possibilita planejamento estratégico de manutenção preventiva, reduzindo gastos com paradas inesperadas.
Melhoria da qualidade: Garante conformidade com normas técnicas, reforçando a segurança e a competitividade da empresa.
A inspeção industrial desempenha um papel estratégico na manutenção da qualidade e segurança dos processos produtivos. A escolha do método adequado depende das características do material, da aplicação e das necessidades específicas da empresa. Investir em tecnologia e capacitação profissional na área de ensaios não destrutivos é essencial para garantir eficiência, reduzir custos e otimizar a operação industrial. Conte com a Metal-Chek para obter a máxima segurança e eficácia em seus processos de inspeção.
No dia de hoje, 27 de março, celebramos o Dia do Inspetor de Ensaios Não Destrutivos (END), uma data especial para reconhecer o trabalho essencial desses profissionais que garantem a segurança e a qualidade em diversos setores da indústria. Destacaremos os principais tópicos relacionados à profissão e a sua importância estratégica para a sociedade.
Ensaios Não Destrutivos
Ensaios Não Destrutivos são técnicas que permitem avaliar materiais, componentes e estruturas sem causar danos. Por meio de métodos avançados, como ultrassom, radiografia, partículas magnéticas e líquidos penetrantes, os inspetores com seu importantíssimo papel conseguem detectar falhas, fissuras e irregularidades, assegurando que os produtos e sistemas estejam em conformidade com os padrões de segurança e desempenho.
O Papel dos Inspetores END
Os inspetores END têm um papel crucial na prevenção de acidentes e na melhoria da qualidade. Eles realizam ensaios meticulosos, interpretam resultados e, muitas vezes, são responsáveis por tomar decisões importantes para o funcionamento seguro de equipamentos e infraestruturas. Além da técnica, esses profissionais precisam de amplo conhecimento das normas e regulamentações, além de habilidades como atenção aos detalhes e pensamento crítico.
Para se tornar um inspetor de ensaios não destrutivos (END), o grau e os estudos necessários podem variar dependendo do nível de certificação desejado e das normas do país ou indústria. Em geral, há diferentes níveis de certificação, como Nível 1, Nível 2 e Nível 3, cada um exigindo um conjunto específico de qualificações.
Formação Básica
Embora não haja um curso superior específico para ensaios não destrutivos, é comum que os inspetores tenham formação técnica ou superior em áreas relacionadas, como:
Engenharia
Física
Química
Havendo também uma pós graduação me Engenharia de soldagem e inspeção.
Certificações
As certificações são indispensáveis para atuar como inspetor de END. Elas certificam que o profissional domine o conhecimento teórico e prático necessário para a função. Alguns dos sistemas de certificação mais conhecidos incluem:
ASNT (American Society for Nondestructive Testing): Certificações de Nível 1, Nível 2 e Nível 3.
ISO 9712: Certificação internacional amplamente aceita
ABENDI (Associação Brasileira de Ensaios Não Destrutivos): Certificações no Brasil.
CETRE
Cada nível de certificação demanda:
Treinamento Específico: Cursos que abrangem teoria e prática dos métodos de END, como ultrassom, radiografia e líquidos penetrantes.
Experiência Profissional: Horas de trabalho comprovadas em ensaios não destrutivos.
Exame de Certificação: Avaliações teóricas e práticas para confirmar a competência técnica.
Habilidades Necessárias
Além da formação e certificação, o inspetor de END precisa desenvolver:
Conhecimento aprofundado das normas técnicas (como ASTM, ASME e ISO).
Habilidades analíticas e atenção aos detalhes.
Capacidade de interpretar e reportar resultados com precisão.
Atualização constante com novas tecnologias e técnicas.
Seguindo esse caminho, os profissionais podem alcançar níveis altos de especialização, como o Nível 3, que permite a gestão de projetos e equipes, além de certificação de procedimentos.
Desafios e Aprendizado Contínuo
O setor de END é dinâmico, e os inspetores enfrentam desafios constantes, como acompanhar avanços tecnológicos, novas normas e a complexidade crescente dos materiais e equipamentos. Para se destacarem, os profissionais precisam investir em aprendizado contínuo, participando de treinamentos, certificações e eventos que promovam a troca de experiências e o aprimoramento técnico.
A relevância dos inspetores END vai além do técnico, eles são os responsáveis pela garantia de integridade e da segurança das indústrias. Seu trabalho preserva vidas, evita acidentes e assegura a qualidade dos produtos que utilizamos diariamente, desde automóveis até estruturas de grandes edificações.
No Dia do Inspetor de Ensaios Não Destrutivos, é fundamental reconhecer o esforço e a dedicação desses profissionais. Que esta data seja um convite para celebrar suas conquistas, inspirar novos talentos e reforçar a importância de sua atuação para a sociedade.
A Metal-Chek, em homenagem a esse dia tão importante, está promovendo um evento imperdível que ocorrerá no dia 02 de abril às 19 horas, totalmente gratuito e via Google Meet. O Webinar: Bate-Papo entre Inspetores irá proporcionar um espaço para troca de experiências, discussão de desafios e compartilhamento de conhecimentos entre profissionais da área de Ensaios Não Destrutivos (END).
Participe e aproveite esta oportunidade única para aprender, se conectar com outros inspetores e celebrar a importância desta profissão essencial para a segurança e qualidade nas indústrias.
Os Ensaios Não Destrutivo, desempenham um papel crucial na detecção de descontinuidades em materiais, preservando sua integridade. Entre as técnicas e métodos de Inspeção disponíveis, o método de inspeção por líquido penetrante se destaca pela sua eficiência e versatilidade. No entanto, a escolha do método correto exige atenção a alguns fatores chave.
1. Escolha do Tipo de Líquido Penetrante
Fluorescente (Tipo 1): Ideal para inspeções que demandam alta sensibilidade, como na indústria aeroespacial. Este tipo de líquido brilha sob luz ultravioleta, facilitando a detecção de micro descontinuidades.
Visível (Tipo 2): De fácil aplicação e sem necessidade de iluminação especial, é perfeito para inspeções de rotina ou de baixa complexidade.
2. Métodos de Remoção
Lavável a água (Método A): Mais prático e rápido, sendo indicado para peças grandes ou com geometrias complexas.
Pós-emulsionável: Proporciona maior controle sobre o processo, já que um emulsificante é aplicado antes da remoção com água. É recomendado para situações onde a precisão é essencial.
3. Condições de Operação: O ambiente onde o ensaio será realizado influencia diretamente nos resultados. A temperatura, a umidade e a iluminação devem estar dentro dos parâmetros indicados para cada tipo de líquido penetrante.
4. Conformidade com Normas Técnicas Normas como a ASTM E-165 são indispensáveis para garantir a segurança e a eficácia do processo. Elas descrevem os requisitos para a aplicação correta e os procedimentos a serem seguidos.
Selecionar o processo adequado de líquido penetrante é essencial para obter resultados confiáveis e seguros. Ao considerar fatores como o tipo de material, as condições ambientais e os requisitos normativos, você assegura uma inspeção eficaz e de alta qualidade.
Caso ainda tenha restado dúvidas, entre em contato com nossa equipe técnica. Será um grande prazer poder te ajudar!
Quando se trata de inspeção de materiais por meio do método de líquidos penetrantes, a eficiência do produto utilizado desempenha um papel crucial no sucesso da operação. Mas o que faz um líquido penetrante ser realmente eficaz?
A Metal-Chek é reconhecida por fornecer soluções inovadoras para a indústria, especialmente no campo da inspeção de materiais. Entre os nossos produtos de destaque, o Metal-Chek VP-30 se destaca como um líquido penetrante de alta qualidade, especialmente projetado para detectar descontinuidades superficiais em materiais não porosos. Neste artigo, vamos explorar as principais características e benefícios do Metal-Chek VP-30, além de explicar o que torna este produto eficiente no processo de inspeção de materiais.
A seguir, vamos explorar os principais fatores que tornam um líquido penetrante eficiente, e como isso se aplica ao nosso produto Líquido Penetrante Visível Metal-Chek VP-30.
1. Capacidade de Penetração
A principal função de um líquido penetrante é penetrar nas falhas superficiais do material em questão. Portanto, a capacidade do produto de entrar em fissuras e descontinuidades de diferentes tamanhos é fundamental. Isso significa que o líquido precisa ter uma viscosidade adequada, não muito espessa, para que possa se infiltrar rapidamente nas pequenas aberturas, mas também não tão fina que perca a eficácia. O Metal-Chek VP-30 foi formulado com uma viscosidade de 7,40 ± 0,74 cSt a 38°C, permitindo que ele penetre eficazmente nas falhas mais difíceis de acessar, sem perder a visibilidade e a durabilidade das indicações.
2. Tensão Superficial e Espalhamento
A tensão superficial de um líquido penetrante é um fator determinante para a sua eficiência. Quanto maior a tensão superficial, mais difícil é para o líquido se espalhar e penetrar nas fissuras. Por outro lado, se a tensão superficial for muito baixa, o líquido pode se espalhar de forma excessiva, não alcançando as falhas e criando problemas de leitura nos resultados. O Metal-Chek VP-30 é projetado com uma tensão superficial equilibrada, o que permite que ele se espalhe uniformemente sobre a superfície da peça, aderindo bem às fissuras e garantindo uma boa visualização após a revelação.
3. Visibilidade das Indicações
Após a penetração do líquido nas falhas, o próximo passo é tornar essas falhas visíveis para os inspetores. Isso é feito através de um revelador, que faz com que o líquido coletado nas fissuras se destaque na superfície do material. A cor do penetrante desempenha um papel fundamental na visibilidade das falhas, já que a cor precisa contrastar com a superfície do material para garantir que as falhas sejam facilmente identificadas. O Metal-Chek VP-30 é um penetrante visível de cor vermelha, garantindo uma forte distinção entre o penetrante nas falhas e o fundo da peça, facilitando a inspeção.
4. Facilidade de Remoção
Outro aspecto crucial de um líquido penetrante eficiente é a sua facilidade de remoção. Após o tempo de penetração adequado, o excesso de penetrante precisa ser removido sem deixar resíduos que possam interferir na análise posterior. A remoção do penetrante é feita normalmente com água ou solventes especiais. O Metal-Chek VP-30 é lavável a água, o que significa que pode ser facilmente removido da superfície, deixando a área de inspeção limpa e sem resíduos. Isso facilita não apenas a inspeção, mas também a manutenção das peças.
5. Durabilidade das Indicações
Para que o processo de inspeção seja eficaz, as indicações das falhas precisam ser visíveis por um tempo adequado após a aplicação do revelador. A durabilidade das indicações refere-se ao tempo durante o qual o penetrante, agora revelado, permanece visível para o inspetor. O Metal-Chek VP-30 foi formulado para garantir que as falhas indicadas permaneçam visíveis por mais tempo, com um desbotamento mínimo, aumentando a confiabilidade do processo de inspeção.
6. Compatibilidade com Materiais
A compatibilidade do líquido penetrante com os materiais que estão sendo inspecionados é essencial para garantir que o processo não cause danos ao material e que as propriedades físicas e químicas do produto não sejam comprometidas. O Metal-Chek VP-30 é compatível com uma ampla gama de materiais, como metais ferrosos e não ferrosos, cerâmicas, plásticos e vidros, o que permite seu uso em diversas indústrias, desde o setor automotivo até o aeroespacial e de construção civil.
7. Faixa de Temperatura
A temperatura das superfícies a serem inspecionadas pode variar bastante em ambientes industriais. Um líquido penetrante eficiente deve ser capaz de operar em uma ampla faixa de temperaturas, para garantir que ele funcione corretamente independentemente das condições. O Metal-Chek VP-30 tem uma faixa de temperatura de operação entre 10 e 52 °C, o que significa que ele pode ser utilizado em uma variedade de condições ambientais, sem comprometer sua performance.
8. Conformidade com Normas
Por fim, a conformidade com normas industriais também é um fator importante para garantir a eficiência do líquido penetrante. O Metal-Chek VP-30 atende a uma série de normas internacionais, incluindo ISO 3452-2, AMS 2644 e ASTM E-1417, o que assegura que ele tenha sido testado e aprovado para uso em diversas indústrias e processos críticos. Isso garante não apenas a eficiência do produto, mas também sua confiabilidade e segurança em operações de inspeção.
Aplicações e Benefícios
Deu pra entender um pouco mais a respeito das características que conduzem a eficácia durante os processos de inspeção. É o produto ideal para a inspeção de componentes durante as etapas de fabricação e manutenção, garantindo que as peças atendam aos padrões de qualidade exigidos.
Além disso, seu uso em metais ferrosos e não ferrosos, cerâmicas, vidros e plásticos amplia a versatilidade do produto, tornando-o uma escolha indispensável para indústrias que exigem um controle rigoroso da qualidade, como as indústrias automobilística, aeronáutica, metalúrgica e de construção.
E como utilizar o Líquido Penetrante Visível Metal-Chek VP-30?
O processo de aplicação do Metal-Chek VP-30 segue um conjunto de etapas simples e bem definidas para garantir a máxima eficácia na detecção de falhas. Abaixo, explicamos o procedimento recomendado:
Limpeza Prévia: Antes de aplicar o penetrante, a superfície do material deve ser limpa de óleo, graxa, tintas ou qualquer outro resíduo que possa interferir na ação capilar do líquido. Para isso, é recomendada a utilização de solventes removedores da Metal-Chek, como o Metal-Chek E 59 ou R 501.
Aplicação do Penetrante: O Metal-Chek VP-30 deve ser aplicado na superfície seca e limpa, por meio de aspersão. O tempo de penetração recomendado é de 10 minutos, mas pode variar dependendo da natureza da falha e da complexidade do ensaio.
Remoção do Excesso: O excesso de penetrante deve ser removido com água, utilizando uma pressão de até 40 psi e uma temperatura entre 10 e 38 °C. A remoção deve ser feita cuidadosamente para evitar lavagem excessiva.
Secagem: Após a remoção do excesso, a peça pode ser deixada para secar naturalmente ou ser secada em estufa com temperatura controlada.
Revelação: O revelador não aquoso Metal-Chek D-70 ou D-702 deve ser aplicado em uma camada fina e uniforme sobre a área de interesse, a fim de permitir a visualização das falhas.
Inspeção: Após a aplicação do revelador, a inspeção deve ser realizada sob uma luz adequada para identificar as falhas indicadas pela coloração vermelha contrastante.
Até aqui, deu para perceber que o nosso produto oferece uma solução eficiente e prática para a detecção de descontinuidades superficiais, com a facilidade de ser removido com água e a garantia de uma visualização clara das falhas. Sua ampla faixa de temperatura operacional, alta durabilidade das indicações e compatibilidade com diferentes materiais fazem deste penetrante uma escolha confiável para inspeções de alta precisão.
Com o produto certo, sua empresa pode realizar inspeções mais rápidas, confiáveis e econômicas, mantendo os padrões de qualidade e segurança essenciais para o sucesso em processos industriais críticos. Para mais informações sobre o Metal-Chek VP-30, entre em contato com a nossa equipe e descubra como este produto pode agregar valor à sua operação.
Conheça os riscos de resíduos contaminantes e como eliminá-los de forma eficaz.
Você já parou para pensar nos riscos que os resíduos contaminantes podem causar durante uma inspeção industrial? Não é só uma questão de estética ou de limpeza: esses contaminantes podem comprometer totalmente os resultados da inspeção, afetando a segurança e a qualidade do produto final.
O problema dos resíduos contaminantes
Resíduos como óleos, graxas, tinta ou até poeira podem parecer inofensivos à primeira vista, mas no contexto de uma inspeção, eles são inimigos invisíveis. Imagine que você está realizando um teste de líquidos penetrantes, um dos métodos mais confiáveis para identificar fissuras e falhas em materiais. Agora, imagine que uma camada de óleo ou graxa na superfície impede o penetrante de fazer seu trabalho corretamente. O resultado? Um falso negativo – ou seja, uma falha que poderia ter sido detectada, mas foi ignorada por conta da sujeira.
Especialistas no assunto concordam: a limpeza é a chave para o sucesso da inspeção. Segundo a ASTM E-1417, uma das normas mais importantes para ensaios de líquidos penetrantes, qualquer contaminante na superfície pode alterar os resultados do teste, comprometendo a precisão da avaliação. E isso não é algo que se possa arriscar, especialmente em setores como o de aeronáutica, petroquímico e automotivo, onde falhas podem ter consequências desastrosas.
Como o Metal-Chek R 501 resolve esse problema?
Aqui entra o Metal-Chek R 501, um removedor halogenado de alto desempenho, desenvolvido para dar conta dos contaminantes mais difíceis. Ele é o segredo de muitos profissionais na hora de garantir uma limpeza eficaz antes da inspeção. A sua fórmula à base de solvente clorado foi projetada para não só remover óleos, graxas e carepas, mas também para não deixar resíduos após sua evaporação – essencial para a precisão do teste.
Sua eficácia é baseada em:
Evaporação rápida e sem resíduos: Com alta volatilidade, o produto se evapora rapidamente, sem deixar resíduo na superfície. Isso é crucial, pois qualquer resíduo pode interferir no comportamento dos líquidos penetrantes, prejudicando a precisão da análise.
Fórmula segura e controlada: Especialistas em ensaios não-destrutivos sabem que a limpeza inadequada pode introduzir novos riscos. O Metal-Chek R 501 foi formulado para garantir que o produto remova apenas os contaminantes, sem adicionar contaminantes não controlados. Isso assegura que o teste seja realizado de forma limpa, eficiente e segura.
Versatilidade de uso: Ele pode ser usado em metais ferrosos e não ferrosos, cerâmica, plásticos e até vidro. Ou seja, independentemente do tipo de material que você estiver inspecionando, ele tem a capacidade de fazer a limpeza necessária para garantir a precisão dos resultados.
Especialistas confirmam: Em um estudo realizado pela ISO 3452-2, que define normas para inspeções por líquidos penetrantes, ficou claro que a limpeza prévia é um dos fatores mais críticos para garantir a confiabilidade dos resultados. A remoção dos contaminantes não é apenas uma etapa técnica, mas uma questão de segurança.
Como usar o Metal-Chek R 501 para garantir uma limpeza eficaz?
O processo é simples, mas extremamente importante para o sucesso da inspeção:
Limpeza inicial: Aplique o Metal-Chek R 501 em um pano ou estopa limpa e passe sobre a superfície de inspeção. Isso remove os contaminantes como óleos e graxas que poderiam interferir no penetrante.
Remoção do excesso de penetrante: Após aplicar os líquidos penetrantes, use o Metal-Chek R 501 para remover o excesso, evitando que o produto interfira no teste. Lembre-se: menos é mais quando se trata de penetrante!
Secagem rápida: O produto evapora de forma natural em 5 a 10 minutos, mas pode ser acelerado com o uso de uma estufa. Isso garante que a superfície esteja pronta para o teste de forma eficiente.
O impacto de uma inspeção bem-feita
A limpeza correta não é apenas uma questão de cumprir uma etapa do processo – é a chave para garantir que o teste seja preciso e seguro. E, como mostram especialistas em ensaios não-destrutivos, uma inspeção mal executada pode levar a falhas não detectadas, comprometendo a segurança e a qualidade do produto final.
Por isso, produtos como o Metal-Chek R 501 são essenciais. Eles não só facilitam o processo de inspeção, mas também garantem que o procedimento seja realizado de maneira eficiente e sem riscos de contaminação, assegurando a precisão dos resultados.
A remoção de impurezas não é apenas uma recomendação: é uma exigência para garantir a integridade e a precisão dos testes industriais. E o Metal-Chek R 501 se destaca como uma ferramenta indispensável nesse processo, garantindo superfícies limpas, livres de contaminantes e prontas para a inspeção. Afinal, em um mundo onde cada detalhe conta, não podemos nos dar ao luxo de negligenciar a limpeza.
O que acontece quando falhas passam despercebidas?
Já parou para pensar no impacto de uma falha não detectada em um produto? Desde atrasos na produção até prejuízos financeiros, quando um defeito passa despercebido, as consequências podem ser sérias. Retrabalho, risco de acidentes e até mesmo a perda de um contrato são apenas alguns dos desafios que podem surgir.
Por isso, é fundamental que o processo de inspeção seja o mais preciso e eficiente possível. E é aí que entra o Liquido Penetrante Visível Metal-Chek VP-30 – uma solução inovadora para garantir que essas falhas ocultas sejam detectadas com rapidez e precisão.
O Metal-Chek VP-30 é um penetrante visível lavável a água, utilizado para detectar descontinuidades superficiais em materiais não porosos. Ele é perfeito para uma variedade de aplicações, como inspeções em materiais forjados, laminados, fundidos, soldas e até em componentes montados. Ah, e ele não escolhe entre metais ferrosos ou não ferrosos, cerâmicas, vidros ou plásticos – ele na verdade, funciona com todos esses materiais!
Em poucas palavras: ele é um detector de trincas eficiente e fácil de usar, que garante resultados visíveis, rápidos e precisos.
Por que o Metal-Chek VP-30 é tão confiável?
O grande diferencial do Metal-Chek VP-30 é a combinação de algumas características que o tornam o melhor quando o assunto é detecção de falhas pelo método de ensaios por líquido penetrante:
Visibilidade das falhas: A coloração vermelha intensa facilita a visualização das descontinuidades, tornando as falhas muito mais nítidas.
Durabilidade das indicações: O produto tem uma longa duração das indicações, o que significa que você pode confiar na visibilidade das falhas por mais tempo, reduzindo o risco de erros.
Fácil remoção: Ele é lavável com água, ou seja, a limpeza é rápida e sem complicação. Isso é crucial para não comprometer o processo de inspeção.
Além disso, o Metal-Chek VP-30 funciona em uma ampla faixa de temperatura (10 a 52°C), o que proporciona mais flexibilidade e confiabilidade, mesmo em ambientes com condições mais desafiadoras.
E como usar o Metal-Chek VP-30?
Aqui vai um resumo simplificado de como usar o produto:

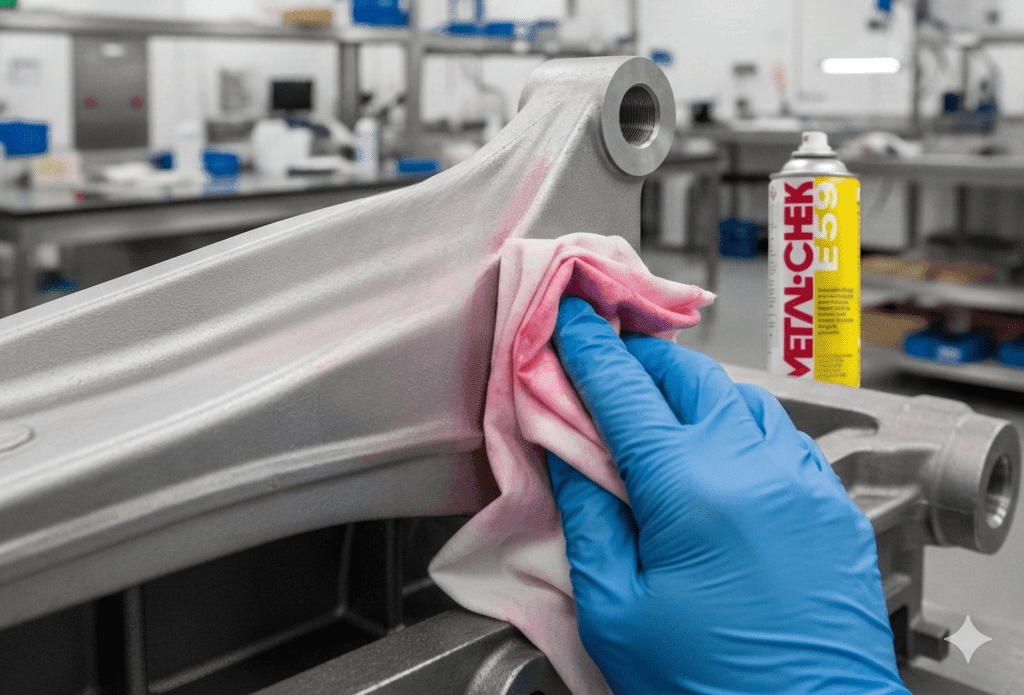

Limpeza da superfície: Antes de tudo, a superfície do material precisa estar limpa. Isso significa sem óleo, graxa ou qualquer resíduo que possa interferir na ação do penetrante. Você pode usar o Metal-Chek E 59 ou outros solventes recomendados para isso.
Aplicação do penetrante: O Metal-Chek VP-30 pode ser aplicado de diversas formas: pulverização, imersão ou até pincel. Só não esqueça de garantir que a superfície esteja seca e limpa para que o produto funcione bem.
Tempo de penetração: Deixe o penetrante agir por cerca de 10 minutos (dependendo da peça, até 30 minutos podem ser necessários) para garantir que ele penetre nas falhas.
Remoção do excesso: Usando água, você pode remover o excesso do penetrante. Lembre-se, a pressão da água não deve passar de 40 psi para não acabar removendo o produto da área de interesse.

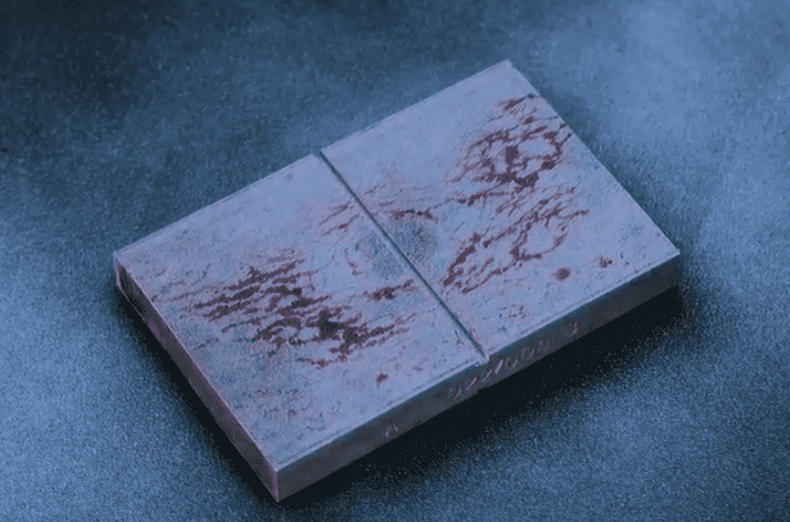

Secagem e revelação: Depois de secar a peça, aplique o revelador Metal-Chek D 70 ou D 702 para realçar as falhas. Inspecione a superfície após cerca de 20 minutos e procure as indicações vermelhas em contraste com o fundo branco.
Sim, você terá menos retrabalho e muito mais eficiência, tudo porque o Metal-Chek VP-30 é uma ferramenta essencial para quem busca detectar falhas de forma rápida, confiável e eficiente. Com ele, você evita erros, reduz custos com retrabalho e garante produtos de alta qualidade, minimizando os riscos para sua produção e seus clientes.
Não deixe que falhas ocultas comprometam sua produção. Invista na melhor tecnologia de detecção e otimize o processo de inspeção com Metal-Chek VP-30, para esclarecimentos entre em contato com os nossos consultores técnicos.
